Создание Многосегментной Балки

Настройте составляющие Балку сегменты и компоненты их Соединений.

Для создания сегментов Балки можно воспользоваться диалогом ее Параметров или выполнить эти действия графически. Ниже описываются оба способа.

Note:

Каждый сегмент имеет собственные параметры Классификации и Свойств и собственный ID Элемента. Однако настройки Категорий (такие как Статус Реконструкции) определяются на уровне всего элемента.
Данные, относящиеся к отдельным сегментам, можно применять для функции Найти и Выбрать, а также включать в Выноски, поля Интерактивных Каталогов и в Автотексты

Использование Параметров Балки

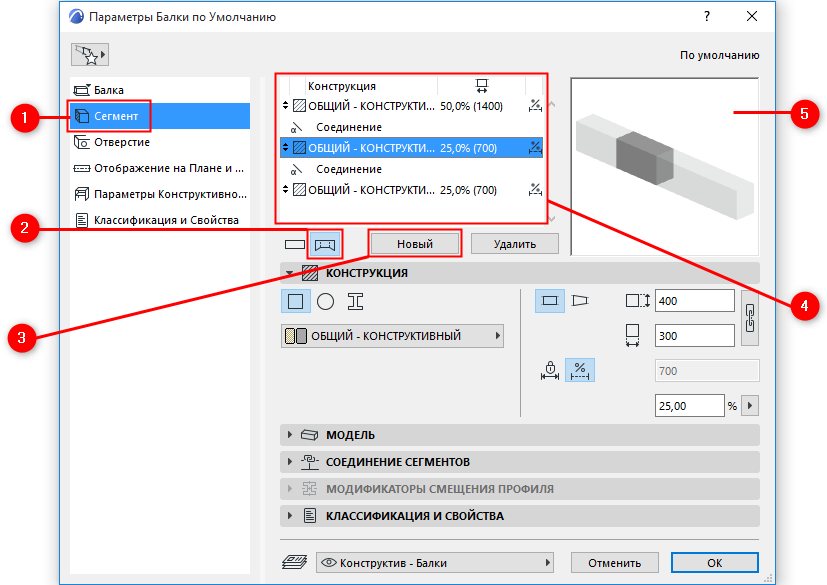

Откройте диалог Параметров Балки и перейдите на страницу Сегмента.
Нажмите кнопку создания Многосегментной балки.
При помощи кнопки Новый добавьте необходимое количество сегментов.
- Между каждой парой сегментов будет автоматически создан компонент “Соединения”.
В списке Конструкции приводятся все сегменты и Соединения. Из списка можно выбрать один или сразу несколько компонентов для редактирования.
Изображение предпросмотра. Выбранный из списка сегмента выделяется в окне предварительного просмотра.
Рис. 1. Многосегментная Балка

Выберите Балку в 3D-окне.

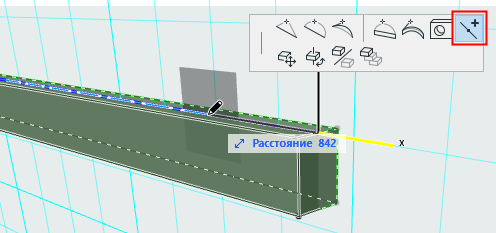

В Локальной Панели, появляющейся при щелчке на оси Балки, нажмите кнопку Разделения Сегмента.
Щелкните в любой точке оси Балки, чтобы разделить элемент на два сегмента. Повторяя эту операцию, создайте необходимое количество сегментов.

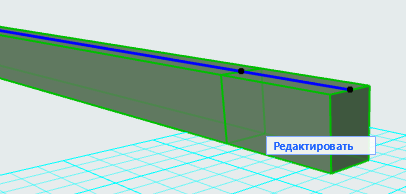

Длину сегментов можно менять графически, перемещая их Соединения:
См. Вращение Соединений.
Для индивидуальной и графической настройки сегментов можно воспользоваться Режимом Редактирования.
См. Режим Редактирования Многосегментных Колонн.
Настроить реквизиты каждого сегмента можно в диалоге Параметров.
См. Настройка Конструкции Колонны/Сегмента.
