Символьные Выноски с Информацией об Элементах

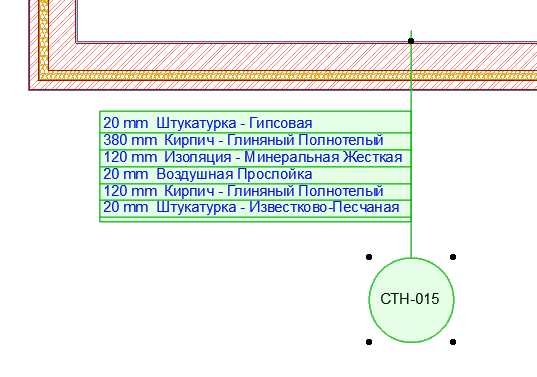

Символьные Выноски могут содержать любую информацию об элементах, например, состав многослойных Стен.

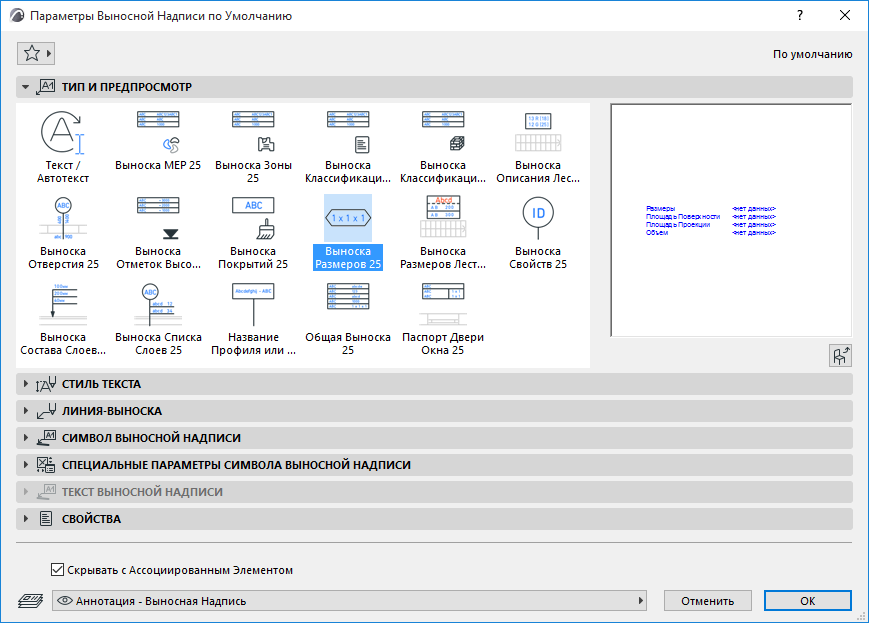

Символьные Выноски являются GDL-объектами. Как и Выноски Текстов/Автотекстов, их можно выбрать при помощи выпадающего списка Инструмента Выноска и в диалоге Параметров Выноски.
Ниже приводится описание Символьных Выносок, присутствующих в стандартной библиотеке.
|
Символьные Выноски и Отображаемые Данные |
||
 |
Выноска Классификаций и Свойств |
Параметры Элементов Классификация и Свойства IFC-свойства |
 |
Выноска Классификаций и Свойств Компонентов |
Классификация и Свойства Компонентов |
 |
Название Профиля или Многослойной Конструкции |
ID Элемента / Связи |
 |
Выноска Размеров |
Размеры Площадь Объем |
 |
Паспорт Двери Окна |
ID Элемента / Связи Размеры Покрытия |
 |
Выноска Отметок Высоты |
Отметки Высоты |
 |
Общая Выноска |
ID Элемента / Связи Имя Отметки Высоты Размеры Площадь Объем Состав Слоев Имя Многослойной Конструкции / Профиля / Строительного Материала Покрытия |
 |
Выноска Отверстия |
ID Двери/Окна Размеры Свойства |
 |
Выноска Свойств |
ID Элемента / Связи Имя Значения Свойств |
 |
Выноска Списка Слоев |
Свойства Строительных Материалов ID Элемента / Связи Размеры Состав Слоев |
 |
Выноска Описания Лестницы |
Размеры Параметры |
 |
Выноска Размеров Лестницы |
Размеры Лестницы (Ширина, Высота Подступенка, Глубина Проступи, Количество Подступенков) |
 |
Выноска Покрытий |
Покрытия |
 |
Выноска Зоны |
Название Зоны, Номер, Вычисленная Площадь |
См. также Нанесение Выносок для Навесных Стен.
См. также Выбор Поверхности (для Выноски Покрытия).

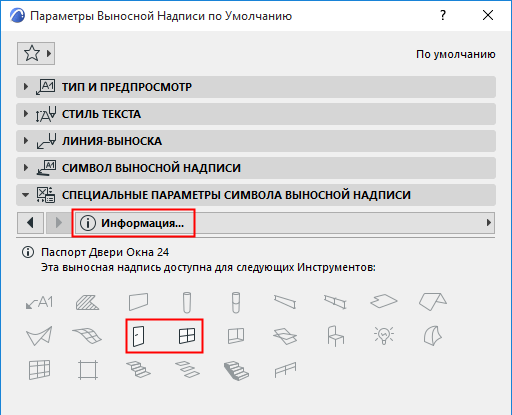

Некоторые выноски можно использовать только для элементов определенных типов. Например, при попытке создания Паспорта Двери-Окна для Колонны будет выведено сообщение об ошибке.
Для получения дополнительной информации см. Специальные Параметры Выносок.
Вы также можете создавать и собственные Выноски, содержащие чертежные 2D-элементы и Автотексты.
