Сопоставление двух сохраненных версий текущей модели

Этот способ сопоставления рекомендуется использовать в следующих случаях:

  • Создание различных вариантов проектных решений и их последующее сопоставление
  • Сопоставление видов на основе статуса Реконструкции
  • Оценка выполнения работ: вечером можно сопоставить модель с тем, как она выглядела утром.

Пример

  1. Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.
  2. В результате будет открыта вкладка Сопоставления Моделей.

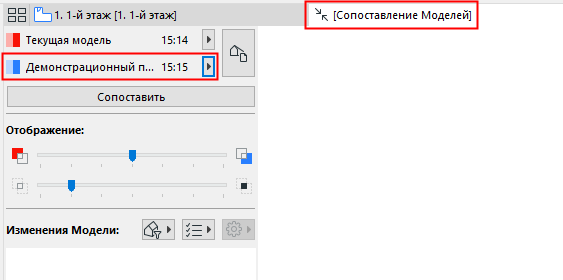

  3. В панели Сопоставления Моделей нажмите кнопку Выбора Модели 1 и выберите вариант Текущая модель. Будет отображено текущее время.
  4. Нажмите кнопку Выбора Модели 2 и укажите путь к ранее сохраненной версии.

  5. При сопоставлении двух различных видов текущие параметры Вида могут иметь большое значение. См. Выбор Видов для Сопоставления .
  6. Нажмите кнопку Сопоставить.

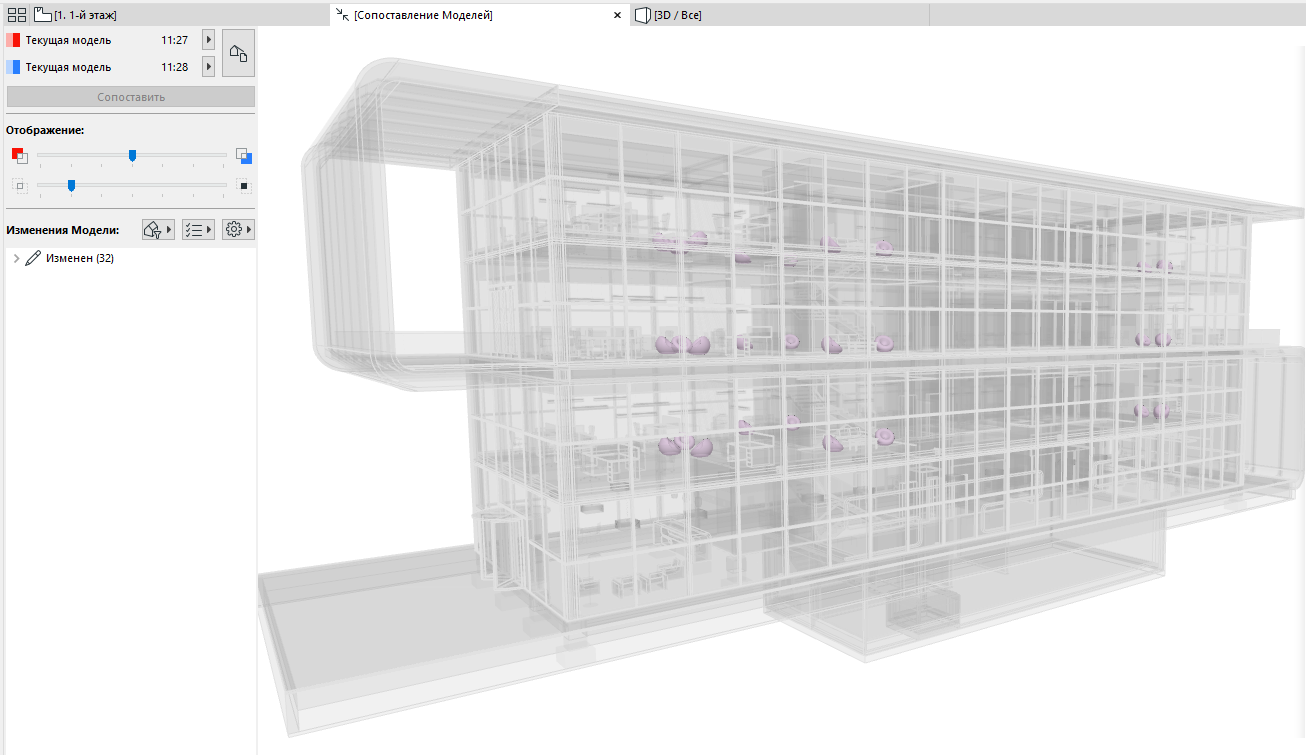

  7. Проверьте результаты в окне Сопоставления Моделей.

    При помощи панели Сопоставления Моделей можно просмотреть все изменения.

    См. Сопоставление Моделей: Просмотр Изменений.


  8. Затем, если необходимо, можно создать Задачи для измененных элементов.

    См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
