Сопоставление двух Видов одного проекта

Этот вариант сопоставления рекомендуется применять для сопоставления двух разных видов одного проекта Archicad. Например, таким образом можно сравнить вертикальную планировку участка и геодезическую съемку.

1. Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.

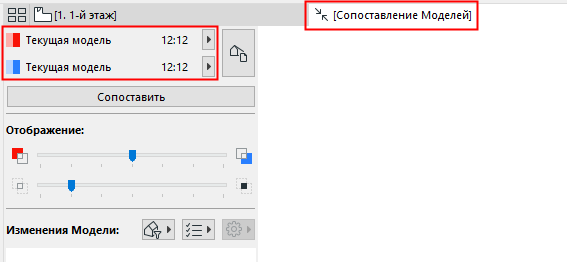

2. В панели Сопоставления Моделей:

   Выберите вариант Текущая модель в качестве Модели 1 и Модели 2.





3. Нажмите кнопку Выбора Видов.

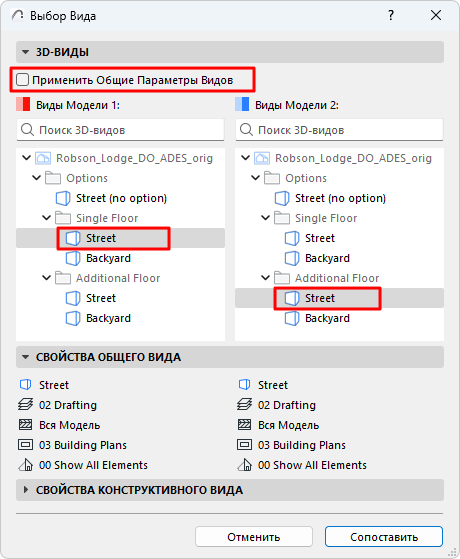

4. В диалоге Выбора Видов деактивируйте маркер “Применить Общие Параметры Видов”. 3D-виды каждой версии модели будут отображены рядом друг с другом.
5. В данном случае выберите “Существующий Участок” (для Модели 1) и “Вертикальная Планировка” (для Модели 2). Оба эти вида относятся к одному и тому же проекту.





   См. также Выбор Видов для Сопоставления.

6. Нажмите кнопку Сопоставить.
7. Проверьте результаты в окне Сопоставления Моделей.

   При помощи панели Сопоставления Моделей можно просмотреть все изменения.

   См. Сопоставление Моделей: Просмотр Изменений.

8. Затем, если необходимо, можно создать Задачи для измененных элементов.

   См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
