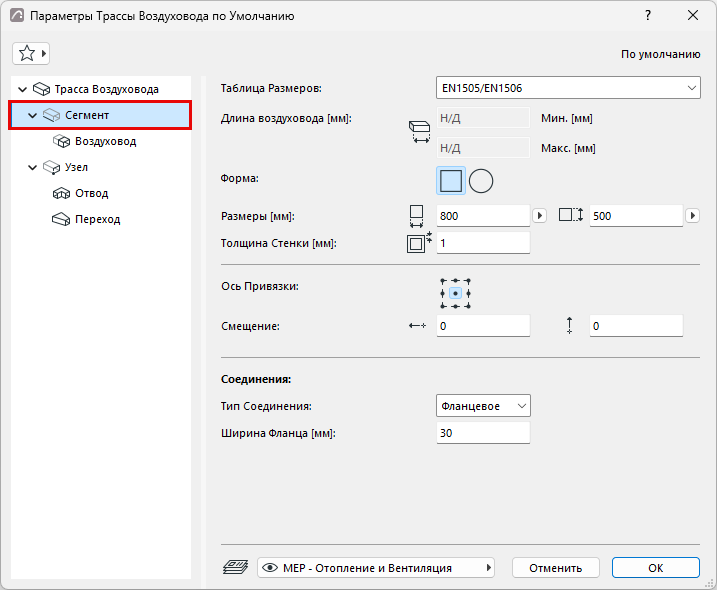

Параметры Сегмента Трассы

Доступно с Archicad Collaborate.



Таблица Размеров:

Выберите Таблицу Размеров. (Таблицы настраиваются в диалоге Спецификации Трассы.)

Длина воздуховода

Эти данные отображаются, если в Спецификациях Трассы включен параметр "Использовать индивидуальную длину".

См. Использование индивидуальной длины труб и воздуховодов.

Форма

(Только для Воздуховода:) Выберите Форму поперечного сечения: Прямоугольное или Круглое.

Размеры

  • (Только для Воздуховода:) Для прямоугольной формы: Введите размеры поперечного сечения.
  • Выберите стандартный табличный размер диаметра сечения.
    Прим.: Вы можете изменить сечение любого сегмента во время ввода - см см Изменение параметров в процессе создания Трассы.

Толщина Стенки

Это толщина стенки MEP-элемента.

Выравнивание и смещение

см. Редактирование линий привязки сегментов - выравнивание и смещение

Тип Соединения

Выберите соответствующий тип (например, Фланцевое, Сварное, Простое) - он зависит от типа Трассы. Введите, если необходимо, значение ширины/диаметра.

Отводы и узлы сегмента будут использовать эти соединения соответствующим образом.

Прим.: Когда вы подключаете элемент трассы к отдельному MEP-объекту, элемент трассы автоматически "наследует" MEP-систему, назначенную точке подключения существующего объекта.
