Размещение Распределенной Нагрузки

Распределенную Нагрузку можно разместить на всей поверхности Пластины или на ее отдельной части.

  1. Активируйте инструмент Распределенная Нагрузка.
  2. В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки для нового элемента Нагрузки (см. Параметры Инструментов Нагрузки)
  3. Выберите геометрический вариант:
  • Весь Компонент: Распределенная Нагрузка размещается одним щелчком мыши на всей поверхности Пластины. Эта Распределенная Нагрузка будет ассоциирована с ребрами Пластины.

    Input_SurfaceLoad.png   SurfaceLoadAssociativity.gif

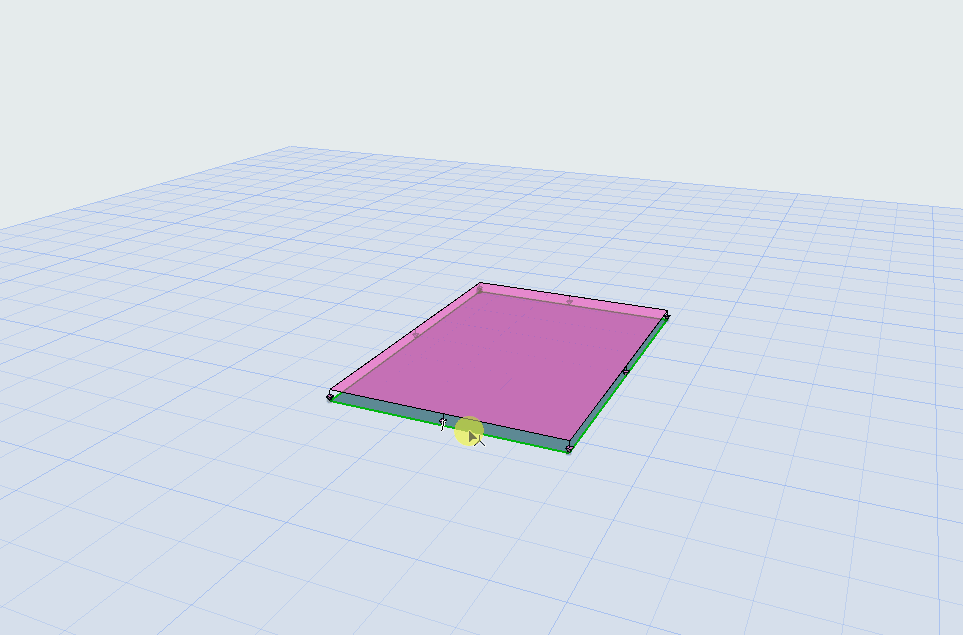

    Ассоциативная Распределенная Нагрузка (геометрический вариант "Весь Компонент")

  • Прямоугольник: Создайте прямоугольник Нагрузки, задав двумя щелчками мыши его противоположные углы на любой части Пластины. (Например, для указания нагрузки от MEP-оборудования.) Эта Распределенная Нагрузка не будет ассоциирована с ребрами Пластины. Она будет перемещаться вместе с родительским Компонентом, не будет следовать изменениям геометрии его граней.

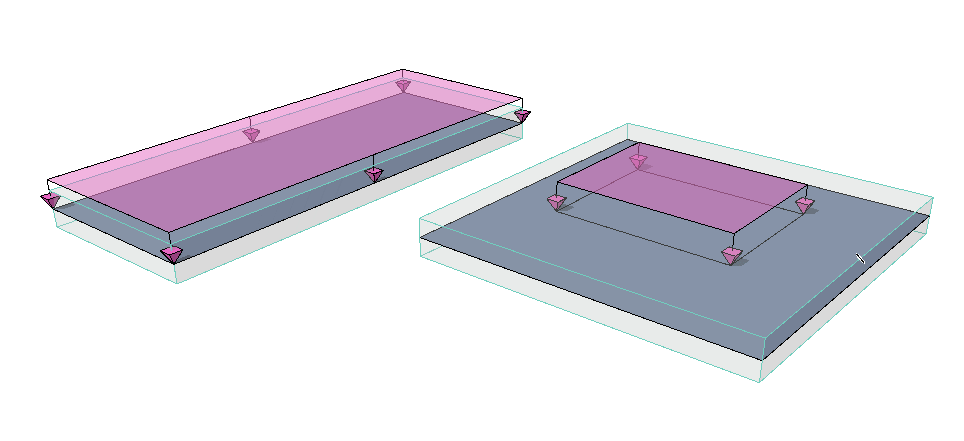

    Прямоугольная Распределенная Нагрузка: Неассоциативная

    Прим.: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.

Вы также можете автоматически создавать временные нагрузки для зон.

См. Создание/Обновление Временных Нагрузок.
