Настройки Инструментов Линейного Типа

Применяются для Линий, Дуг, Полилиний и Сплайнов.

Единые Параметры для Всех Инструментов Линий: активируйте этот маркер, чтобы изменения настроек в текущем окне Параметров применялись для всех инструментов линейного типа: активируйте этот маркер, чтобы изменения настроек в текущем окне Параметров применялись для всех инструментов линейного типа: Линия, Дуга/окружность, Сплайн-кривая, Полилиния.

Избранные Параметры любого из этих четырех Линейных инструментов (Линии, Дуги, Полилинии, Сплайна) можно применять для всех элементов Линейных типов.

Параметры Линии - панель Общие Параметры

  • Тип линии. Выберите тип линии из всплывающей палитры типов линий.
  • Номер пера. Введите номер пера (1-255) для линии/дуги/полилинии/сплайн-кривой.
  • Цвет пера: щелкните на цветной кнопке для выбора цвета пера линии/дуги/Полилинии/Сплайна.
  • Только для полилиний: Выберите способ распределения образца штриховой линии.
  • Активируйте маркер Граница Зоны, если хотите, чтобы линии служили границами автоматически создаваемых Зон.

Маркеры

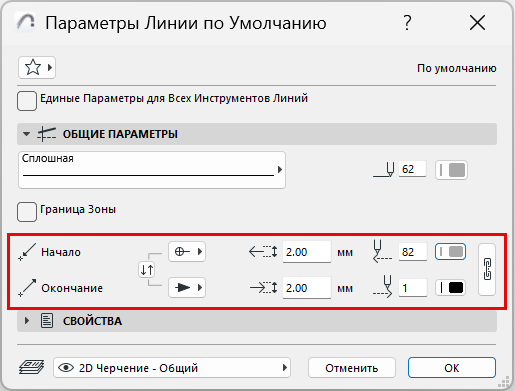

Используйте переключатель типа Стрелок, чтобы добавить стрелки в начале и/или конце Линии/Дуги/Полилинии/Сплайна.

  • Введите значения высоты маркеров Начальной и Конечной Стрелок.
  • Введите номер Пера (1-255) маркеров Начальной и Конечной Стрелок.
  • Щелкните на поле цвета Пера для настройки маркеров Начальной и Конечной Стрелок.
  • Щелкните и выберите для маркера тип стрелки из выпадающего списка.

    Примечание:

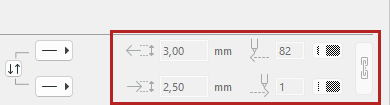

    • Если выбрать вариант "Без стрелки" в выпадающих списках, то поля настройки размера и цвета пера станут недоступны.

      NoArrowheads.png     NoArrowheads2.png

    • Поменяйте местами или свяжите настройки размеров и перьев стрелок.

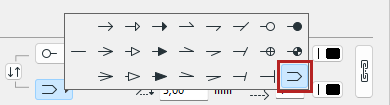

    • Для инструмента Линия: Последний тип стрелки удваивает линию. Курсор позиционируется по невидимой линии оси между двумя видимыми линиями.


Параметры Линии - панель Свойства

Панель Свойства Линии ничем не отличается для инструментов Линия, Дуга/Окружность, Полилиния и Сплайн.
