殼體工具設定

關於工具箱內所有工具的通用設定的描述,參見在工具設定對話框中工作。
如何建立和編輯殼體的常規訊息,參見殼體。

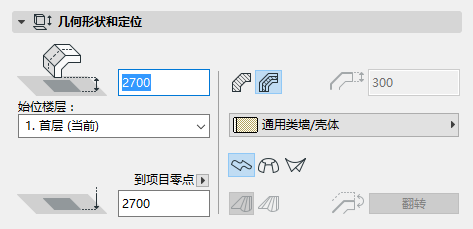

殼體的幾何形狀和定位面板

參考線偏移到始位樓層:在此輸入從始位樓層起始點測得的標高值
這些參考點以每個所選殼體上的高亮熱點為特徵。
始位樓層
參見始位樓層。
參考線標高 [到參考層]
從參考層測量的殼體起始點(參考點)標高(預設情況下,此參考層級為專案原點)。如果需要,點擊彈出箭頭以變更參考層。
注意:
殼體結構
點擊這些圖標中的一個將牆定義為 基礎的 或 複合的,然後選擇一個反映其結構屬性的屬性。
殼體厚度:輸入殼體的厚度值。
如果殼體使用複合結構,殼體的厚度如同選項>元素屬性>複合結構的定義,由複合結構的厚度確定時,這個字段是灰顯的,並且不能修改。
幾何方法

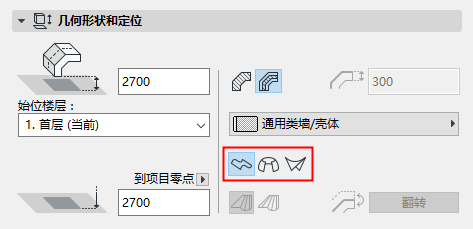

在殼體預設設定中,點擊這三個圖標的其中一個圖標來定義放置新殼體所用的幾何方法:

- 拉伸
- 旋轉
- 規則
更多訊息,參見關於殼體。
漸變規則(僅用於規則殼體):基於應如何連接兩個截面各自的節點,點擊定義規則殼體幾何形狀的“平滑”或“成對”方法。
更多訊息,參見規則殼體漸變。
翻轉:(可在殼體選擇設定中編輯。)殼體由表層和附著該表層一側的殼體主體所組成。用翻轉改變側面:殼體主體移動到殼體表層的另一側。

殼體的特殊屬性面板(突出屬性、旋轉屬性)
如果正在使用突出方法或旋轉方法,這個面板則包含與殼體幾何形狀有關的特殊屬性。

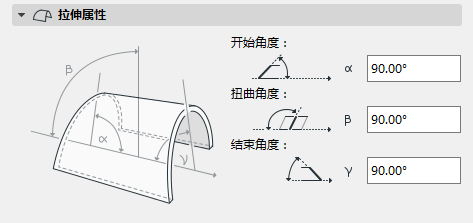

拉伸屬性

開始角度:殼體的平面與在突出向量初始點的殼體邊緣之間的角度。
扭曲角度:測量到殼體平面的殼體截面角度。在預設情況下:90度,但改變它使您能夠在一個角度突出殼體截面,建立一個扭曲的殼體,假定其開始或結束角度都不是90度。

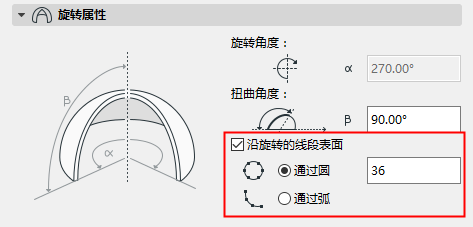

旋轉屬性
對於旋轉殼體:

- 旋轉角度:殼體繞軸的旋轉角度。
- 扭曲角度:測量到殼體平面角度的旋轉殼體軸的角度。修改扭曲角度,將影響殼體的截面((唯獨修改通過圖形編輯可用的傾斜角度時,不會改變殼體的截面,僅使其“翻倒”)。
- 沿旋轉的線段表面

在預設下,旋轉殼體的表面是平滑的。可選擇按需把它分成段

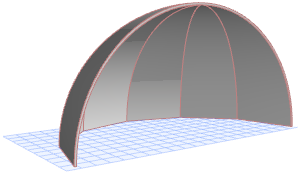

如果想將旋轉殼體分成分段的平面,則勾選複選框。接著輸入段數的數目,

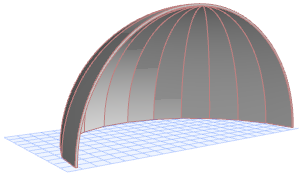

給出的段數使用以下兩種方法的其中一種,可應用於現有的殼體:
殼體的平面圖和剖面面板
覆蓋填充
參見分配覆蓋填充。
殼體的模型面板
該面板影響殼體的3D顯示。
對於複合殼體,“參考側”表面在複合設定的複合層中首先被列出。
修剪的實體:使用這個控制項來定義殼體修剪實體的幾何圖形。修剪的實體在將另一個元素修剪到此殼體時,將按照這個幾何形狀剪切其它元素。
- 向下拉伸
- 向上拉伸
- 可編輯的

更多訊息,參見將元素修剪到屋頂或殼體。
