板工具設定

關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。

板工具用於繪製和編輯板，虛擬建築的基礎水平建築塊。

更多訊息，參見板。

更多關於“板工具設定”的“結構分析模型”面板的訊息：

板幾何形狀和定位面板

板厚度：輸入一個板的厚度值。

註：如果該板的結構為複合構造，板的厚度則在選項>元素屬性>複合結構中定義，且等於複合層厚度之和。複合板的厚度在板設定中是不可編輯的；必須轉到選項>元素屬性>複合結構中編輯。

如果您想編輯板設定中的板厚度，選擇一個非複合（基礎）板結構。

偏移到始位樓層：定義從其始位樓層開始的板的參考平面的偏移。參考平面有幾個合理的設定。（參見 參考面 。）

偏移到參考層：定義一個從給定的參考層（預設情況下，該參考層是專案零點）開始的板的參考平面的偏移。

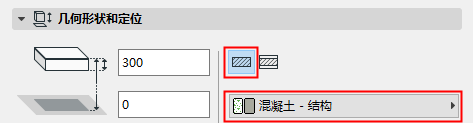

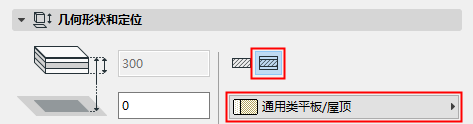

點擊這些圖標中的一個將板定義為基礎或複合，並且選擇一個反映其結構屬性的屬性：

預設情況下，板的邊緣垂直於其表面（90度）。如果您希望使用自定義邊緣角度，點擊相對應的圖標並在右側區域輸入角度值。

註：您可以對任何單一邊緣設定不同的自定義邊緣角度。如果您已經這樣做了，一個黃色的 “自定義” 圖標將在板設定中邊緣類型設定控制項旁邊出現。

根據您選擇的板的結構（基礎或複合板），您對板參考平面有不同的選項：

使用板設定中的訊息框或幾何形狀或定位來選擇參考平面。

註：在遠處樓層上顯示的板的線型，可在選項>專案個性設定>結構元素中設定。

該面板影響板的3D顯示。

更多訊息，參見對齊3D紋理。
