Popisky Text/Autotext

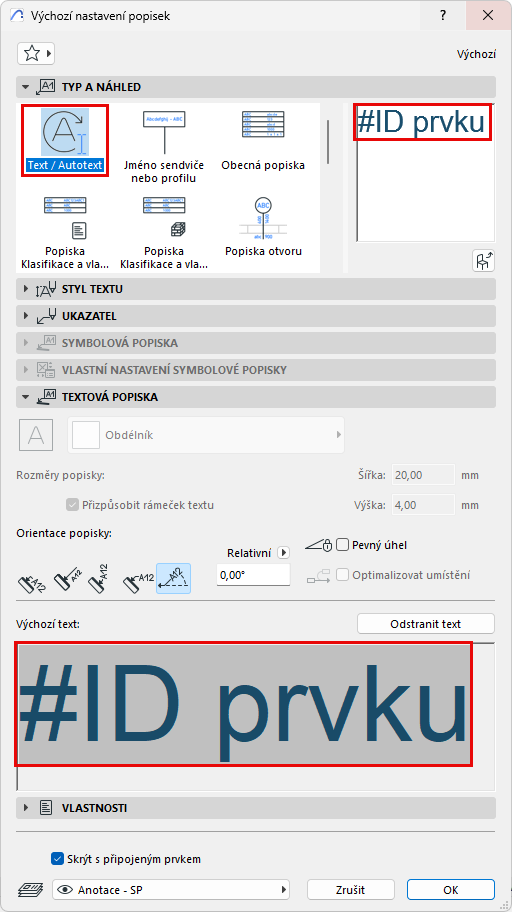

V tomto příkladu obsahuje popiska Text/Autotext ID prvku.

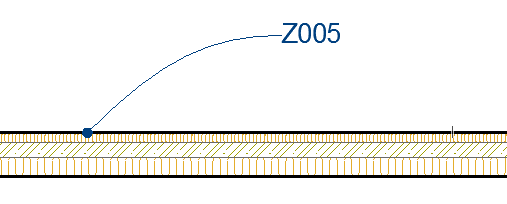

Pokud tento popisek umístíte na prvek, zobrazí se ID prvku jako automatický text.



Změna výchozího obsahu popisky Text/Autotext

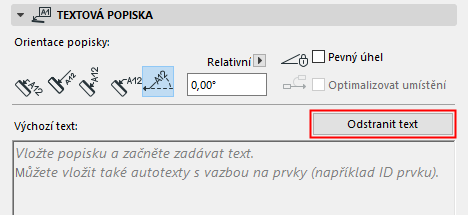

  1. Otevřete panel Textová popiska výchozího nastavení popisky a tlačítkem Odstranit text odstraňte veškerý aktuální výchozí text.

  2. Vložte do projektu prázdnou popisku.

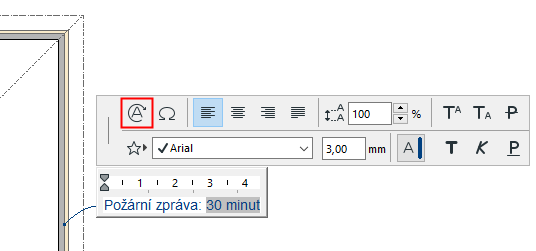

  3. V textovém editoru vložte libovolný text popisky včetně autotextů. Napište například “Požární odolnost:” a za tento text vložte autotext odkazující na tuto vlastnost. Tímto způsobem můžete vytvořit jednoduché textové popisky, ve kterých budou zobrazené asociativní informace o prvcích, ke kterým budou připojené.

    Viz Jak vložit autotext.


  4. Kliknutím popisku vložíte.
  5. Použijte jeden z následujících postupů:

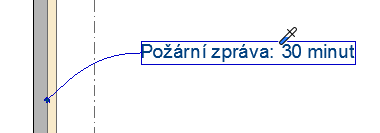

    • Tuto popisku pak nastavte jako výchozí kliknutím na popisku s příkazem Načíst parametry (nebo klávesovou zkratkou Alt+Klik).
    • Uložte popisku jako Oblíbené: text v textovém poli popisky je uložen jako součást Oblíbeného nastavení. Oblíbená pak můžete využít pro vkládání popisek s přednastaveným textem. (Viz Vytvoření Oblíbeného .)


Pro nastavení ukazatele a šipky a jejich vztahu k textovému bloku použijte záložku Ukazatel v nastavení popisky.

Viz Ukazatel.

Pomocí formátovací paletky a textového editoru můžete formátovat jednotlivé znaky, řádky a odstavce, případně vkládat textové symboly.

Poznámka: Oblíbená textového nástroje můžete přiřadit textovým položkám v kótách, popiskách a textech výplní.

Viz Ovládací prvky formátovací paletky a textového editoru.

Podívejte se na video

Tvar a rozměry rámečku (Popiska Text/Autotext)


  1. Na panelu Styl textu zvolte možnost Rámeček a/nebo Neprůhledný

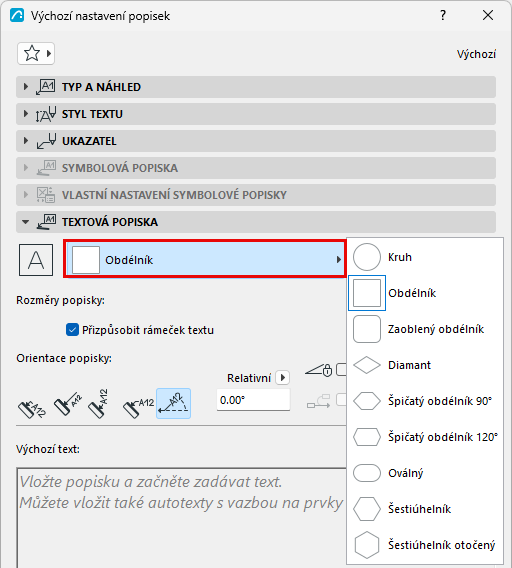

  2. Na panelu Textová popiska vyberte tvar rámečku

ve výchozím nastavení je zaškrtnuta možnost "Přizpůsobit rámeček textu".

Zadejte rozměry popisky.

Místo možnosti Přizpůsobit rámeček textu můžete rozměry textového štítku nastavit ručně.

  1. Na kartě Textová popiska vypněte možnost Přizpůsobit rámeček textu
  2. Zadejte rozměry šířky a výšky rámu. (Ujistěte se, že se do rámečku vejde textový obsah.) Rozměry textového popisky jsou ve velikosti papíru.

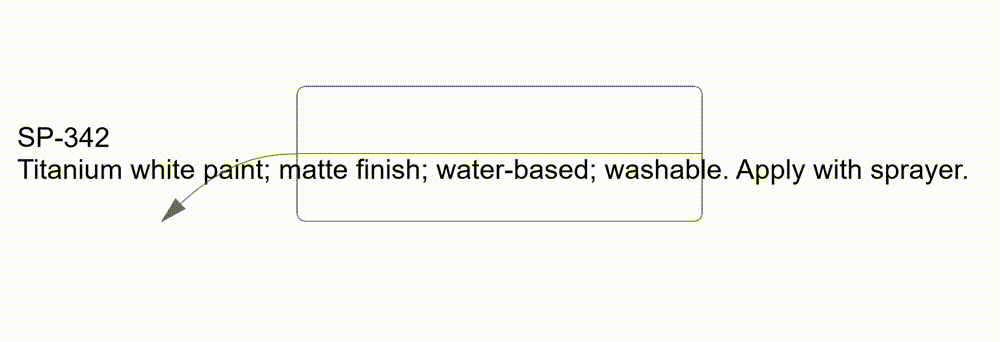

    Poznámka: Popiska s ručními rozměry neobalí text tak, aby se optimálně vešel. Šířku textového pole můžete upravit výběrem popisky a přetažením aktivního bodu.
