Tradutores para Exportação (Definições Detalhadas)
Um Tradutor para Exportação IFC define as regras para lidar com elementos de modelo exportados do ARCHICAD para um formato IFC.
Para uma descrição geral destas funções, veja Tradutores IFC: Descrição Geral.

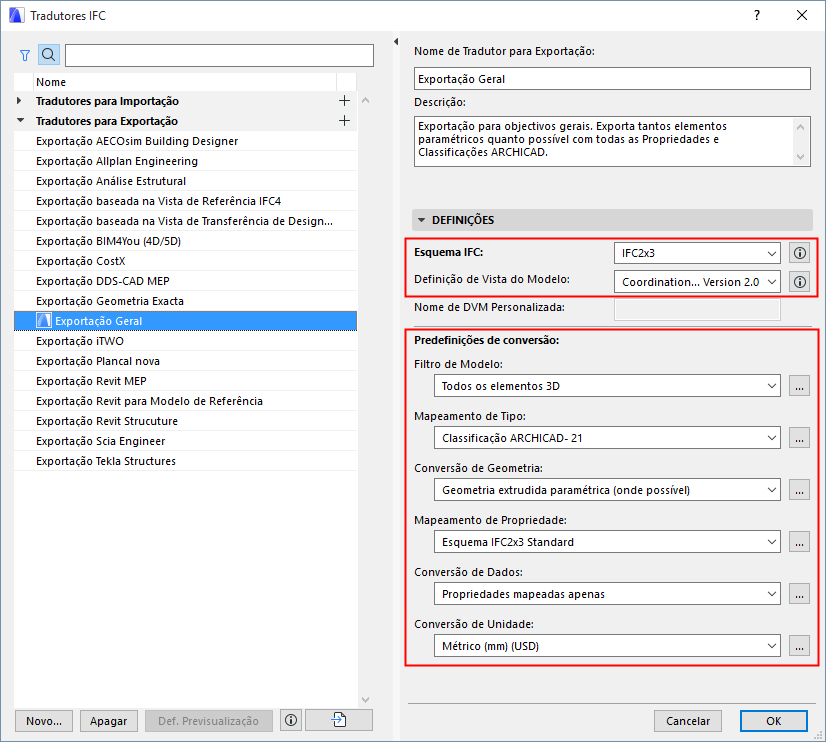

A caixa de diálogo Tradutores IFC (Ficheiro > Interoperabilidade > IFC > Tradutores IFC) permite-lhe visualizar ou modificar definições de Tradutor ou criar novos Tradutores.
Seleccione um Tradutor para Exportação na lista.
As definições de Tradutor seleccionadas, divididas em seis Predefinições de conversão, são apresentadas do lado direito.
Um dos Tradutores para Exportação é o Tradutor de Previsualização. O Tradutor de Previsualização existe para fornecer definições de mapeamento por defeito, necessárias para trabalhar com dados IFC no ARCHICAD.
Para mais pormenores, veja Tradutor de Previsualização.
As categorias Esquema IFC e Definição de Vista do Modelo ajudam a configurar as predefinições que são compatíveis com padrões particulares (ver detalhes abaixo).
Esquema IFC (apenas Tradutores para Exportação)
Um Esquema IFC é uma versão particular do standard IFC. Os Tradutores ARCHICAD podem suportar o esquema IFC2x3 (recomendado) ou IFC4.
Nota: IFC2x3 é recomendado - esta é a versão de uso mais comum. Escolha IFC4 apenas se tiver a certeza de que é suportada pela aplicação que vai receber dados IFC usando este Tradutor.
Definição de Vista do Modelo (apenas Tradutores para Exportação)
Uma Definição de Vista do Modelo (DVM) é uma recomendação relativa aos dados e elementos que o modelo IFC deve incluir, consoante o objectivo da transferência de modelos. Se o seu modelo IFC exportado tiver de estar conforme uma DVM padrão predefinida, escolha essa DVM na lista.
Nota: as DVM disponíveis dependem do Esquema IFC escolhido acima: IFC2x3 ou IFC4.
Para uma explicação mais detalhada sobre as DVM e as suas características, veja Definições da Vista do Modelo.

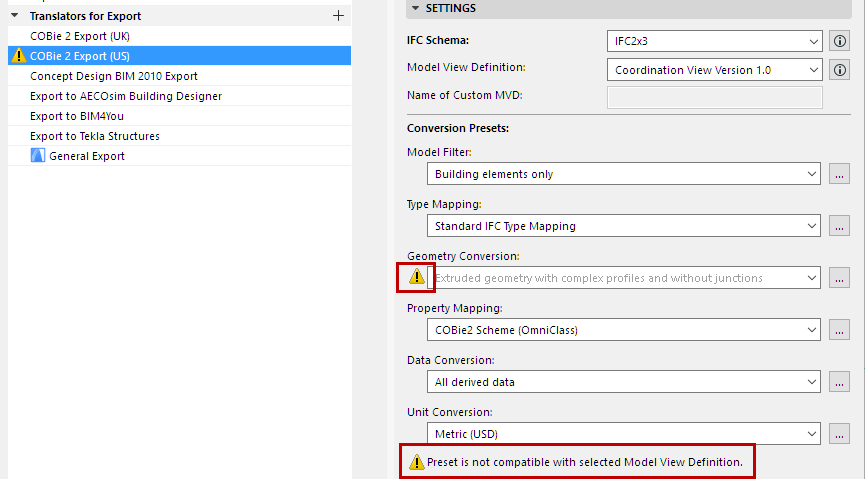

Depois de escolher uma DVM, determinadas definições do Tradutor para Exportação têm de estar conformes aos requisitos dessa DVM. Se alterar uma definição do Tradutor de modo a que deixe de estar conforme aos requisitos da DVM seleccionada, o Tradutor torna-se inválido e recebe um aviso na caixa de diálogo. A definição problemática também é assinalada:
Trabalhar com Predefinições de Conversão

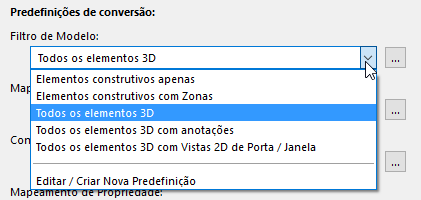

Para qualquer categoria de Predefinição de conversão, clique na lista pendente para ver ou seleccionar uma Predefinição diferente. O nome da Predefinição dá-lhe uma ideia sobre o modo como afectará o modelo IFC exportado, caso esta Predefinição seja usada num dado Tradutor para Exportação IFC.
Escolha uma predefinição diferente nesta lista, se necessário.

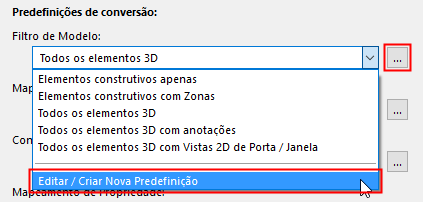

Para ajustar definições ou criar uma nova predefinição, seleccione Editar / Criar Nova Predefinição ou clique nos três botões à direita da Predefinição.

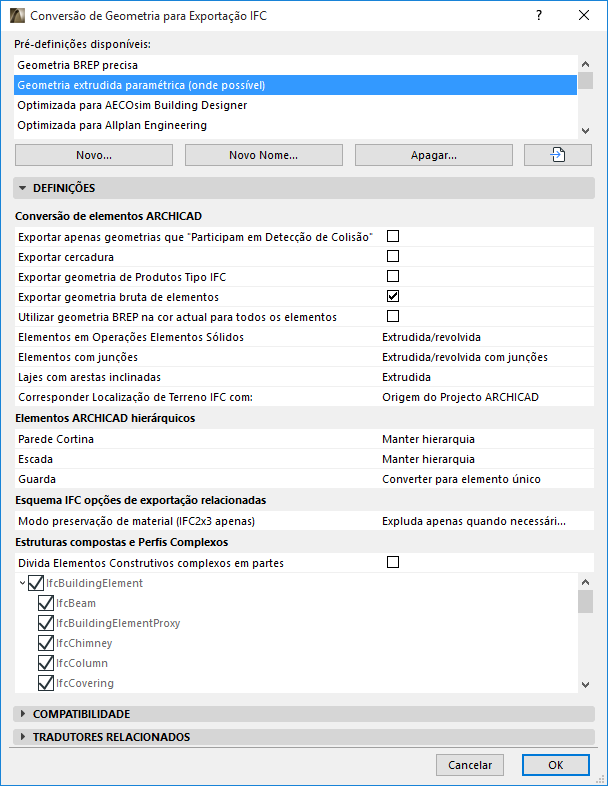

O diálogo de Predefinições abre-se (por exemplo, a Conversão de Geometria para Exportação IFC).
Para cada um dos diálogos de Predefinições de Exportação IFC, veja o seguinte:
•Pré-definições disponíveis para este processo de Conversão (p. ex., Conversão de Geometria)
•Definições (é aqui que a exportação é definida com o maior pormenor, para vários tipos de dados, conforme definido para a predefinição actualmente seleccionada no topo)

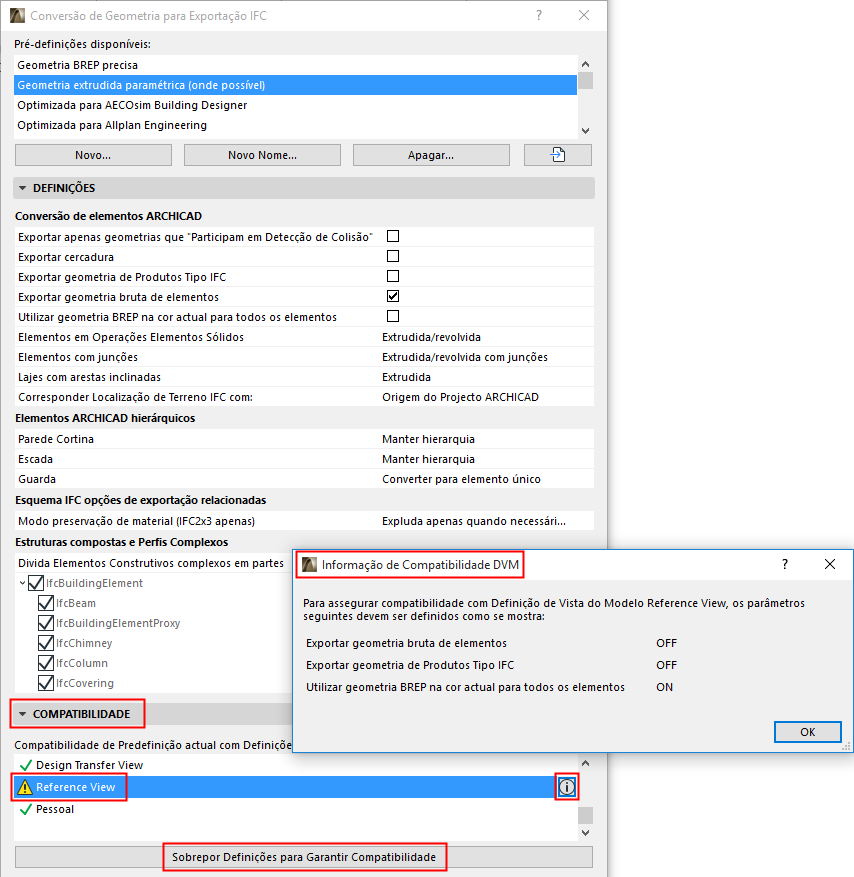

•Compatibilidade: feedback sobre se as definições actuais desta Predefinição estão conformes com Definições de Vista do Modelo em particular.
Clique no botão de informação para ver os conflitos de definições, se existentes. (Se o Tradutor para Exportação actual não usar essa DVM em particular, este conflito não tem de ser um problema.) Para garantir a compatibilidade com a DVM, pode ajustar as definições conforme apresentado no diálogo Informação ou clique, simplesmente, no botão Sobrepor Definições para resolver o problema.
•Tradutores Relacionados (todos os Tradutores para Exportação IFC actualmente definidos que usam esta Predefinição)
Todas as Definições para cada tipo de Predefinição de conversão (usadas por Tradutores para Exportação IFC) são apresentadas em detalhe nas secções seguintes.
Filtro de Modelo para Exportação IFC
Mapeamento Tipo Exportação IFC
Conversão de Geometria para Exportação IFC
Mapeamento de Propriedades para Exportação IFC
Conversão de Dados para Exportação IFC
