Стержни создаются в центре тяжести сечения ядер элементов.
Пластины совпадают с центральной продольной плоскостью ядер элементов.
Любое смещение Компонента относительно его расположения по умолчанию называется Эксцентриситетом.
Значения Эксцентриситета никак не влияют на Физическую Модель, но они очень важны при конструктивном анализе.
В ARCHICAD смещение Компонентов можно задавать несколькими способами:
–Вручную - путем графического смещения в модели (см. ниже)
–Вручную - путем ввода величины смещения/эксцентриситета в диалогах Параметров элементов (см. ниже)
–Путем создания и применения глобальных Правил Корректировки (см. Правила Корректировки.)

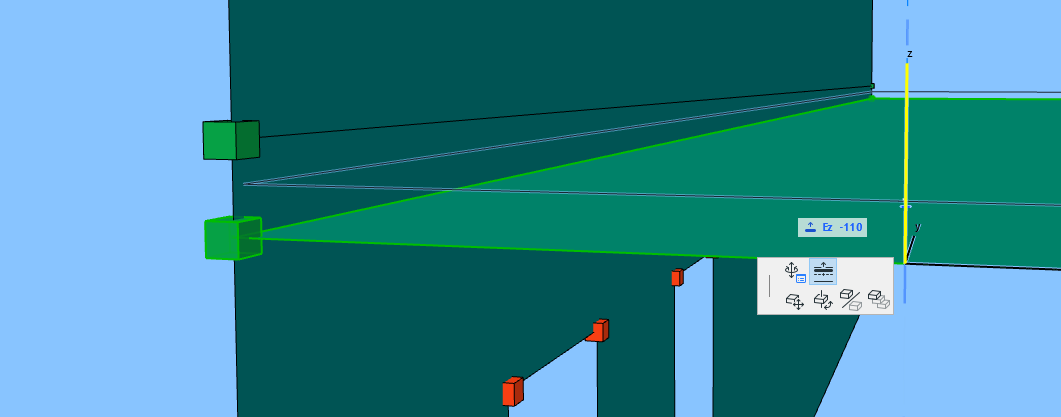

Смещение положения Компонентов (Графически)
1.Выберите Компонент.
2.Активируйте в локальной панели команду Эксцентриситет (не требуется или недоступно для Стержней, если не отображается Физическая Модель).
3.Переместите Компонент (при необходимости воспользуйтесь Табло Слежения).
Примечания:
–Для Пластин изменение Эксцентриситета/Смещения выполняется перпендикулярно плоскости Компонента (независимо от настроек углов торцов элементов).
–Значение Эксцентриситета любого выбранного Компонента отображается в Инфо-Метке (а также в диалоге Параметров Элемента и в Информационном Табло).
–Если вы переместите какой-либо Компонент относительно его исходного места расположения, то на него больше не будут действовать глобальные Правила Корректировки, а в диалоге его Параметров маркер Смещения будет деактивирован. Чтобы снова применить глобальные Правила Корректировки, повторно отметьте для этого элемента маркер Смещения.
См. Корректировка на основе Правил - Стержень или Корректировка на основе Правил - Пластина.
Смещение положение Компонента (Параметры Элемента)
1.Выберите Стержень или Пластину.
2.Откройте диалог его Параметров (панель Параметров Конструктивного Анализа).
3.Деактивируйте маркер Смещения, чтобы получить возможность отредактировать значение эксцентриситета (деактивация этого маркера означает, что глобальные Правила Корректировки больше не будут применяться для этого элемента, и вы сможете редактировать его вручную).
4.Выберите способ измерения Эксцентриситета:
–относительно Центра Тяжести элемента или
–относительно Аналитической Модели
Эти два способа дают одинаковый результат, но значения вводятся с противоположными знаками.
5.Задайте значение эксцентриситета одним из следующих способов:
–Щелкните в окне предпросмотра на любом узле, чтобы задать новое место расположения
–Введите величину смещения вручную
Несколько значений Эксцентриситета импортированных элементов
Structural Analytical Format версии 1.0.6 или выше позволяет задавать несколько значений эксцентриситета для каждого конца Стержня.
В ARCHICAD несколько значений эксцентриситета на каждом конце не поддерживается. Импортируя подобные элементы, ARCHICAD 25 преобразует их и по возможности присваивает среднее значение эксцентриситета.
В этих случаях появляется соответствующее предупреждение.
