Пластины (Перекрытия, Стены, Крыши)

В Аналитической Модели Перекрытия, Стены и односкатные Крыши отображаются в виде Пластин (2D-компонентов).

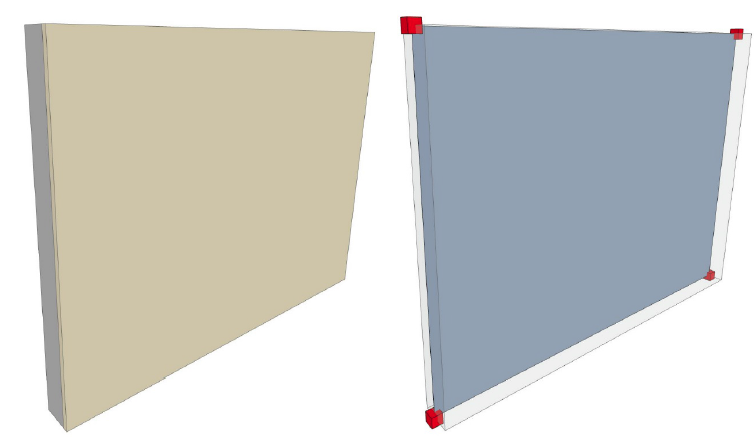

Каждая Пластина совпадает с центральной продольной плоскостью ядра элемента. Каждая Пластина имеет не менее четырех узлов, через которые проходит одна плоскость.

Компонент аналитической модели не продлевается за пределы своего физического тела, если для него не применяются операции корректировки.

Настроить цвет для отображения Пластин можно в диалоге Отображение Аналитической Модели (Рабочая Среда).


Какие элементы могут являться Пластинами в Аналитической Модели?

Перекрытия, Стены и Крыши являются Пластинами в Аналитической Модели, если они соответствуют следующим условиям:

Являются Несущими Элементами

Имеют Ядро

Маркер “Конструктивный Компонент” активирован в Параметрах Элемента

Поддерживается их геометрия (см. таблицу ниже)

Тип элемента

Геометрия

Компонент Аналитической Модели?

Перекрытие

все

ДА

Стена

Прямая

ДА



Криволинейная

ДА



Наклонная (прямая)

ДА

Наклонная с двух сторон

НЕТ

Трапецеидальная

НЕТ

Наклонная, наклонная с двух сторон (криволинейная)

НЕТ

Сложный Профиль

ДА

Многоугольная Стена

НЕТ

Крыша

Односкатная

ДА

Многоскатная

НЕТ

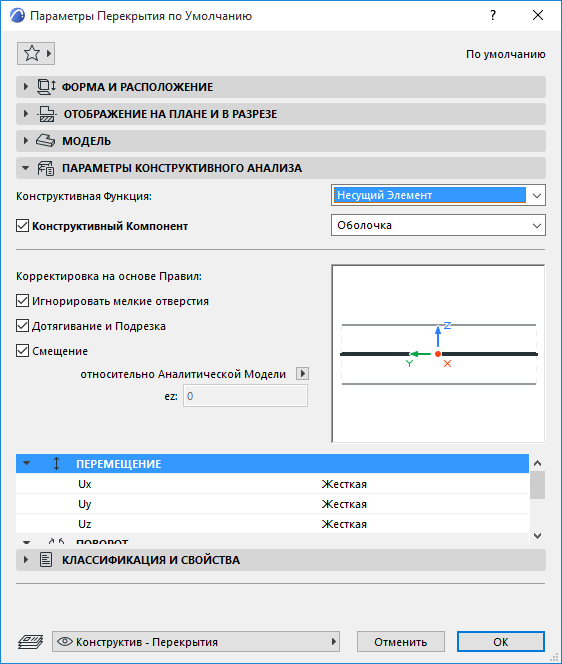

Параметры Инструментов создания Пластин

Воспользуйтесь панелью Параметров Конструктивного Анализа, присутствующей в диалогах Параметров Перекрытий, Стен и Крыш.


Конструктивная Функция - Несущий Элемент

Выберите в качестве Конструктивной Функции вариант Несущий Элемент. Этот элемент управления имеет то же значение, что и параметр Конструктивной Функции в панели Классификации и Свойств.

Конструктивный Компонент - Включение в Аналитическую Модель

По умолчанию этот маркер отмечен: то есть элемент включается в Аналитическую Модель в качестве Пластины.

Примечания:

он становится доступен только в том случае, если для параметра Конструктивной Функции выбран вариант Несущий.

Если элемент является многослойным или Профилированным, то для включения в Аналитическую Модель он должен содержать хотя бы один компонент/слой Ядра.

Деактивируйте этот маркер, если хотите, чтобы элемент НЕ учитывался в Аналитической Модели (например, если он является гидроизоляционной мембраной подвального этажа).

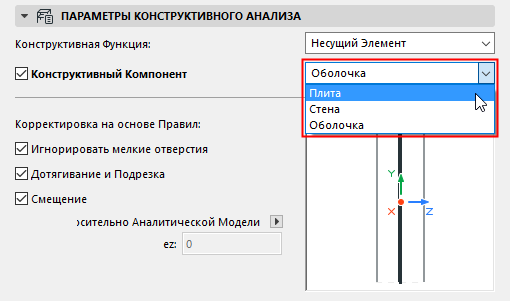

Пластина - Роль в Конструктивной Схеме

Параметр Роли в Конструктивной Схеме служит для интерпретации Компонентов в приложениях анализа на основе Метода Конечных Элементов: выберите типы сил, передаваемых элементом.

Выберите вариант для настройки роли Компонента в конструктивной схеме:


Оболочка: воспринимает все нагрузки

Плита: элемент может воспринимать перпендикулярные его плоскости нагрузки.

Стены: элемент может воспринимать параллельные его плоскости нагрузки.

Набор доступных для выбора вариантов нельзя отредактировать.

Правильный выбор зависит от того, в какое приложение прочностного анализа предполагается передавать модель. В некоторых приложениях происходит фильтрация элементов на основе этого параметра Роли в Конструктивной Схеме. Если экспортированные Пластины не будут импортированы в принимающее приложение, то вы можно попробовать настроить определение их Роли в Конструктивной Схеме в ARCHICAD.

Определение никак не зависит от инструмента, примененного для создания элемента: вертикальной Стене можно назначить роль “плиты” или “оболочки”, а горизонтальному Перекрытию задать роль “стены”.

Параметр Роли в Конструктивной Схеме никак не влияет на Физическую Модель.

Корректировка на основе Правил - Пластина

По умолчанию все маркеры активированы:

Игнорировать мелкие отверстия

Дотягивание и Подрезка

Смещение

Это означает, что для Пластины будут применяться соответствующие правила корректировки и фильтрации отверстий, настраиваемые в диалоге Правил Создания Аналитической Модели.

См. Правила Создания Аналитической Модели.

Чтобы не применять для Пластины корректировку на основе правил, деактивируйте маркер(ы).

Специальное Смещение

Если маркер Смещения не отмечен:

Задайте эксцентриситет элемента по оси z (перпендикулярно плоскости Пластины) графически или введите его значение.

См. Эксцентриситет.

Перемещение и Поворот

См. Опирания Концов/Ребер.
