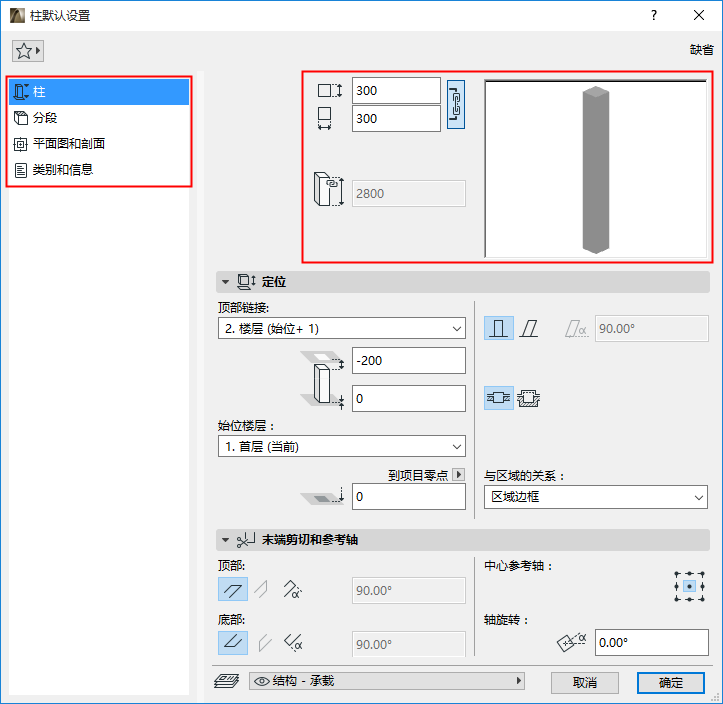

柱設定對話框分為五個頁面。
預覽 在所有頁面上均保持可見，且會反映設定修改。
使用左側的樹形構造在各頁面間導航：
對於簡單（單一分段）柱，輸入核心的水平和垂直尺寸。
注意：對於具有矩形橫截面的柱，請使用關聯 圖標將它們約束為相同的值。
圓形柱輸入直徑。

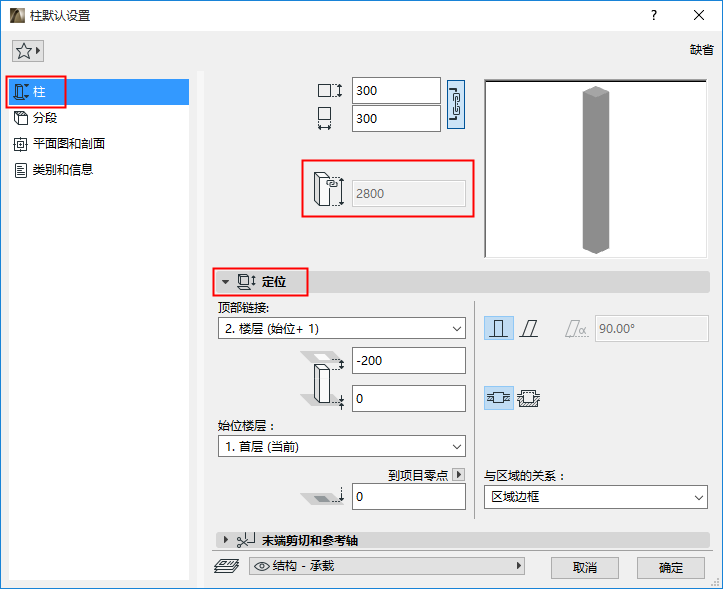

顯示柱的總高度。
•在此處設定非鏈接柱的高度。
•對於頂部鏈接柱：此字段是不可編輯的。柱高取決於下方“定位”面板中的設定。
在預設情況下：
•柱頂部被鏈接到向上一層
•始位樓層是當前樓層。
頂部鏈接
使用該控件以執行下列任一操作：
•相對於其始位樓層，以頂部鏈接柱（始位+1，始位+2等）
如果您稍後修改了專案中樓層的位置和高度，任何被鏈接柱的高度將自動跟隨。
•選擇 不鏈接 以變更為固定高度柱。在上方柱高度字段定位其高度。
從頂部鏈接樓層偏移
可將柱頂部從頂部鏈接樓層偏移 開來。
•該偏移值可以是正數、負數或0。
•如果柱沒有被頂部鏈接，該偏移區域不可用。
同樣可將柱底部沿兩個方向從始位樓層偏移 開來。
•柱高度值（柱設定的預覽部份中可見）受頂部和底部偏移（如果有）的影響。
始位樓層：
參見始位樓層。
底部標高 [到參考層]
計算柱參考線的當前標高，從參考層開始測量（預設情況下，此參考層為專案零點）。
如果需要，點擊彈出箭頭以變更參考層。
注意：參考層在選項 > 專案個性設定 > 層高和專案正北方向中定義。
關於層高的一般訊息，參見參考層個性設定。
注意：此為計算值而非鏈接。若更改參考層，柱的位置不會變動。
柱傾斜角度
參見創建傾斜柱。
包裹方法
參見柱和複合墻：包裹或不包裹。
與區域的關係
見這些主題：
