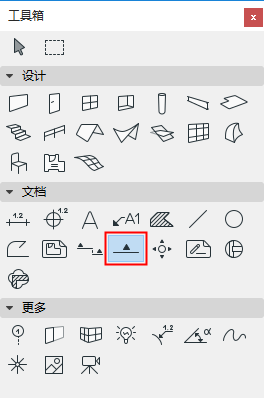

ARCHICAD有一個用來創建立面圖視點和鏈接或未鏈接立面圖標記的獨立工具。
與剖面圖相比:
•立面圖通常不"穿過" 結構,而是從遠點創建結構的橫截面視圖。
•立面圖的範圍沒有"零深度"選項。
•立面圖標記通常與剖面圖標記不同;因此立面圖設定中的標記選項與剖面圖設定中的標記選項不同。
•不像剖面線,立面線只是螢幕上的標記項,不在佈圖上顯示。
參見標記範圍線的顯示。
其它所有方面,立面圖工具與剖面圖工具操作的方式相同。
•要創建立面圖視點,必須在平面圖上放置一個源類型的立面圖標記。
•所得出的立面圖視點有一個確定其更新過程的狀態(模型或圖形)。
•立面圖設定模型顯示面板定義立面圖視點的顯示,而標記和標記頂部面板確定立面圖標記的內容及顯示。
•只包含參考訊息(不創建視點)的鏈接類型立面圖標記,可以放在平面圖、剖面圖、立面圖、室內立面圖、3D文檔、詳圖或工作圖視窗。
•也可以放置未鏈接的立面圖標記。
更多訊息,參見下列主題:
移動立面圖標記
這個選項只可用於立面圖和室內立面圖的標記。
選擇立面線;標記將被選擇,並顯示一個節點。
在這個節點上點擊,並從彈出式小面板中選擇移動立面圖標記命令,然後將標記拖到想要的位置。
即使立面圖被移動或旋轉到新的位置,標記將保留在這個位置。
