Měřítko

Měřítko modelu aktivního okna můžete změnit jedním z následujících způsobů:

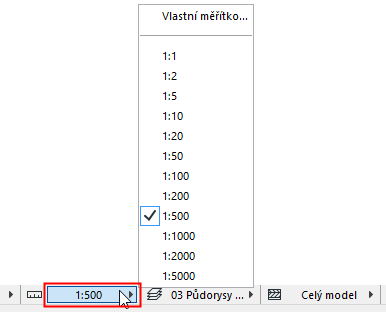

Použijte nabídku měřítek v liště rychlých voleb ve spodní části okna


Použijte příkaz Dokument > Měřítko půdorysu (příkaz se liší podle aktivního okna)

Z nabídky vyberte některé ze standardních měřítek, nebo vyberte volbu Vlastní a zadejte libovolnou hodnotu.

Měřítko je uložené v nastavení zobrazení.

Měřítko je zobrazené v metrickém standardu nebo standardu US v závislosti na délkové jednotce nastavené v menu Volby > Předvolby projektu > Pracovní jednotky.


Pokud chcete aktuální zvětšení přizpůsobit aktuálně nastavenému měřítku, nastavte měřítko a použijte Zobrazení > Zvětšení > Aktuální velikost.

Aktuální velikost je ekvivalent 100% hodnoty měřítka.

2D symboly některých GDL objektů můžete nastavit, aby reagovaly na aktuální měřítko: symbol se mění v závisti na aktuálním měřítku.

Velikost modelu vs. velikostí papíru

Prvky s velikostí modelu mění velikost podle modelu, kdykoliv změníte měřítko projektu. Prvky s měřítkem obsahují všechny konstrukční prvky, například zdi, objekty, desky atd.

Prvky s fixní velikostí se tisknou a zobrazují na obrazovce ve velikosti, kterou jste zadali, bez ohledu na aktuální měřítko projektu. Pro prvky, které nemají žádnou skutečnou velikost, jako jsou kóty a šipky, můžete určit fixní velikost v bodech nebo milimetrech.

Velikost modelu nebo fixní velikost: Následující prvky můžou být buď v modelové velikosti (měřítko podle půdorysu) nebo ve velikosti podle papíru (nezávislé na měřítku):

Textové bloky vytvářené nástrojem Text Vyberte velikost modelu nebo papíru.

Viz Nastavení nástroje text.

Čárkované a symbolové čáry: Vyberte velikost modelu nebo papíru.

Viz Okno Čáry.

Vektorové, symbolové a obrázkové výplně: Vyberte velikost modelu nebo papíru.

Viz Vytvoření nebo úprava obrázkové výplně.

Nastavit odlišné měřítko tisku pro 2D dokument

Volby měřítka v dialogovém okně Tisknout 2D dokument a Vykreslit 2D dokument (nabídka Soubor) vám umožní nastavit uživatelské měřítko tisku pro každý tisk nebo plotrování vaší práce z půdorysu nebo jiného 2D okna.

Volby pro Text a značky vám umožňují zmenšit/zvětšit text a značky podle měřítka tisku, nebo je ponechat ve fixní velikosti (velikost papíru).

Viz oddíly Tisknout 2D dokument  a Plotrovat 2D dokument.

Měřítko výkresu

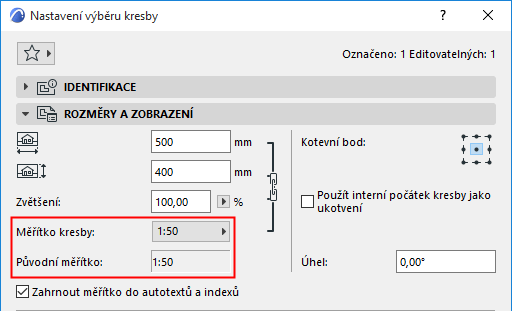

Kresby založené na zobrazení ARCHICADu mají měřítko kresby. Implicitně je toto měřítko kresby stejné jako původní měřítko (měřítko zdrojového zobrazení kresby), ale můžete jej upravit v okně nastavení kresby.

Viz Nastavení kresby.


Přizpůsobení měřítka kresby neovlivní měřítko objektů v kresbě; je to stejné jako grafická změna velikosti kresby, například jako zvětšení dokumentu na kopírce.
