Výškové hodnoty v informátoru

Během zadávání sledujte výšku nově vytvořených prvků v poli Z informátoru.

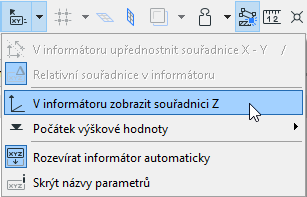

Je třeba aktivovat příkaz "V informátoru zobrazit hodnotu Z" v nabídce informátoru na standardní nástrojové liště. (Tento příkaz je dostupný během editace/zadávání).


Pokud pomocí funkce gravitace zadáváte zeď, sloup, trám nebo objekt, hodnota Z bude vycházet z výšky horního povrchu desky/skořepiny/střechy/sítě pod novým prvkem.

Viz Přitažlivost.

Pokud v nabídce Volby > Pracovní prostředí > Informátor a zadávání souřadnic přepnete volbu Ukázat informátor na Vždy, potom bude pole Z informátoru zobrazovat výškové hodnoty, i když ještě nezačalo zadávání; stačí přesunout kurzor a získáte odezvu.

Informátor může výškové hodnoty zobrazovat třemi různými způsoby podle vašeho výběru:

od projektového počátku

od aktuálního podlaží (nebo ve 3D od uživatelského počátku)

nebo vzhledem k jedné ze dvou volitelných referenčních rovin nastavených v menu Volby > Předvolby projektu > Referenční roviny.

Viz Nastavení referenčních rovin.

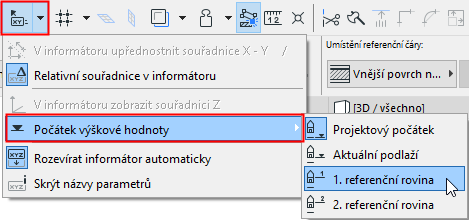

Jak zjistit, která referenční rovina by se měla používat pro odezvu výšky informátoru (Z):

1.Otevřete nabídku ikony Informátor ze Standardní nástrojové lišty.

2.Přejděte do podnabídky Počátek výškové hodnoty.


3.Vyberte požadovanou referenční rovinu.

Referenční roviny můžete nastavit v nabídce Volby > Předvolby projektu > Referenční roviny.

Viz Nastavení referenčních rovin.
