Zadávání prvků pomocí souřadnic informátoru

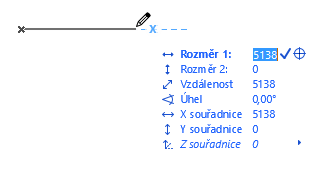

Při vkládání nového prvku můžete v informátoru během zadávání nastavit jeho souřadnice.
Se zapnutým navigátorem použijte jeden z následujících postupů:
•Začněte psát hodnotu výchozího parametru (zobrazený tučně.) Kurzor se automaticky přesune do informátoru a zadá hodnotu.
Poznámka: Tato metoda zadávání dat funguje, pokud je zapnuta volba „Povolit přímé číselné zadávání do polí informátoru“ v dialogovém okně, které zobrazíte výběrem Volby > Pracovní prostředí > Informátor a zadávání souřadnic. Je to výchozí nastavení.
•Klávesou Tab se můžete přepínat mezi jednotlivými poli informátoru a zadat potřebné hodnoty.
•Klikněte na pole v informátoru a napište potřebnou hodnotu.
•Stisknutím klávesové zkratky (X, Y, Z nebo D/R a A) můžete aktivovat odpovídající pole v informátoru a okamžitě zadávat hodnotu. Například: X3 nebo Y-4.
Poznámka:
–Tuto metodu lze použít, pokud je v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic zaškrtnuta volba “Zástupci souřadnic upřednostňují informátor”. Je to výchozí nastavení.
–Předpona + je pro kladné hodnoty nepovinná.
–Souřadnice můžete zadávat v libovolném pořadí.
–Pokud je informátor zobrazen v kompaktním tvaru, zadáním klávesové zkratky (nebo stisknutím klávesy Tab) můžete skrytý parametr zobrazit.
Více informací o jiných způsobech zadávání souřadnic najdete v tématu Paletka Souřadnice.
Dokončení zadávání prvku
Stiskněte Enter nebo klikněte na ikonu zatržítka v Informátoru.
Zobrazení pomocných prvků na souřadnici
V informátoru klikněte na ikonu terče. Upravovaný prvek se upraví podle hodnot zadaných souřadnic, a pokud jsou zapnuté pomocné prvky, objeví se dostupné pomocné prvky.
Více informací naleznete v tématu Ruční připnutí nebo vložení pomocných prvků.
Zrušení poslední operace
Stiskněte klávesu Esc.
Přičítání a odečítání od aktuální hodnoty
Za hodnotu napište + nebo – . Například zadáním x3+ přičtete 3 k hodnotě x zobrazené v informátoru.
Poznámky pro uživatele britských jednotek:
–Pro odečet celých stop je potřeba zadat dvě čárky, protože první čárka je interpretována jako indikátor, že následují palce.
–Když zadáte 3, ARCHICAD předpokládá, že myslíte tři stopy. Když napíšete 3’6, 3’6’’ nebo 3-6, zadáte tři stopy a šest palců.
Kopírování a vložení souřadnicových hodnot
Souřadnice můžete kopírovat a vkládat pomocí schránky. Během zadávání číselného vstupu jsou příkazy Vyjmout, Kopírovat a Vložit neaktivní, je tedy nutné použít klávesové zkratky nebo místní nabídku.
Parametry zobrazované v informátoru

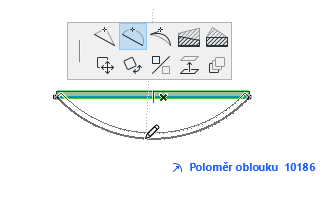

Parametry zobrazené v informátoru se mění podle typu prováděné akce úpravy. Jestliže například vyberete rovný segment a vyberete z malé paletky příkaz Zakřivit hranu, zobrazí se v informátoru parametr „Poloměr oblouku“.
Informátor vždy zobrazuje jeden z parametrů tučně; to je výchozí parametr.

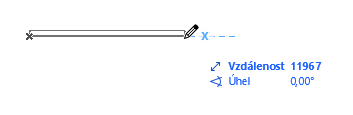

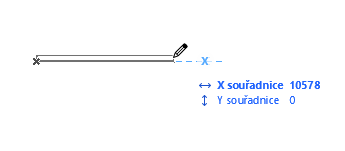

Podle voleb v nabídce Informátor ve Standardní liště, se informátor zobrazí pouze dvojicí souřadnic XY nebo VÚ (vzdálenost/úhel) (můžete mezi nimi během editace/vkládání přepínat kliknutím na volbu “upřednostnit souřadnice XY/polární souřadnice) a zobrazí nebo skryje názvy souřadnic („Zobrazit/Skrýt názvy parametrů“).
Poznámka: Mezi souřadnicemi VÚ a XY se lze přepínat pomocí klávesové zkratky / (znak lomítko).
Zpravidla jsou parametry v informátoru vypsány v pořadí podle důležitosti, takže souřadnice V/Ú jsou následované souřadnicemi X, Y a Z.
Když v nabídce Informátor aktivujete volbu Rozšířit informátor automaticky, zobrazí se všechny parametry, jakmile vstoupíte do informátoru (zadáním hodnoty nebo stiskem klávesy Tab).
Poznámka: Stejná volba - „Zobrazovat informátor automaticky během zadávání čísel“ - je dostupná také v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic.

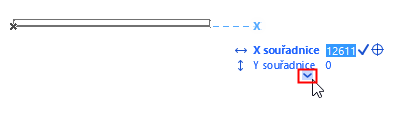

Pokud chcete informátor zobrazit jinak, vstupte do něj stiskem klávesy Tab a klikněte na šipku v jeho dolní části.
Logické zadávání souřadnic: pokročilé volby
Speciální volby informátoru, které přizpůsobují jeho funkci, jsou dostupné po zapnutí voleb logického zadávání souřadnic (Volby > Pracovní prostředí > Informátor a zadávání souřadnic).
Více informací o těchto volbách naleznete v tématu Informátor a zadávání souřadnic.
