Informátor

Hodnoty souřadnic se zobrazí v poli Informátor, které sleduje pohyb myši a je dostupné v libovolném typu editovatelného okna.

Informátor poskytuje dynamické informace o hodnotách, jako jsou upravené délky, úhly nebo hodnoty aktivních bodů při úpravách GDL objektů.

Informátor použijte také při přesném vkládání prvků.

Viz Zadávání prvků pomocí souřadnic informátoru.

Zobrazení informátoru

Informátor můžete zapnout pomocí volby na standardní nástrojové liště

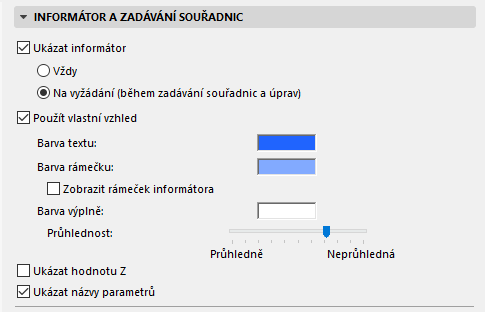

nebo zaškrtnutím volby Zobrazit informátor v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic:


Ve standardním nastavení se informátor zobrazí na vyžádání: tedy pouze při zadávání souřadnic a úpravách prvků.

Když jste ještě nezačali se zadáváním prvku, můžete informátor zobrazit/skrýt: použijte klávesovou zkratku n. Zobrazí se informátor obsahující pozici kurzoru.

Případně můžete použít možnost Vždy, informátor tak bude zobrazen neustále. To znamená, že informátor bude sledovat kurzor, i když nebudete nic zadávat, a bude poskytovat informace o poloze kurzoru.

Možnosti informátoru (včetně barev, obsahu a chování) lze nastavit v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic.

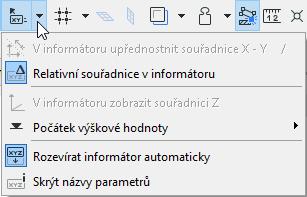

Některé volby informátoru jsou dostupné jako příkazy v nabídce vedle přepínače Informátor ve standardní nástrojové liště.


Počátky hodnot souřadnic v informátoru

Standardně jsou v informátoru zobrazené relativní souřadnice.

Relativní souřadnice jsou měřeny od upraveného počátku.

EnterRelativeCoord.png     EnterRelativePolar.png

Pomocí nabídky Informátor z panelu nástrojů Standardní zapněte nebo vypněte předvolbu Relativní souřadnice v informátoru.


Pokud se při zadávání přichytíte k pomocné čáře, uživatelský počátek se automaticky přesune do nejbližšího pomocného bodu. Dočasně se zobrazí modré X, které znázorňuje uživatelský počátek pro aktuální zadávání.


Absolutní souřadnice jsou měřeny od uživatelského počátku. (Pokud jste nenastavili uživatelský počátek, je shodný s projektovým počátkem). Absolutní souřadnice jsou v informátoru zobrazené, pokud jste vypnuli možnost “Relativní souřadnice v informátoru”.

Viz Počátky.

Mezi počátkem a kurzorem se nakreslí dočasná čárkovaná čára znázorňující, že používáte absolutní souřadnice.

Více informací o výškových hodnotách naleznete v tématu Výškové hodnoty v informátoru.
