Exteriérové pohledy

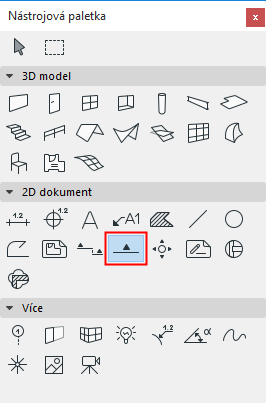

ARCHICAD obsahuje zvláštní nástroj pro tvorbu bodů pohledu exteriérových pohledů a připojených nebo samostatných značek exteriérových pohledů.

Oproti řezům:

•Exteriérové pohledy většinou „neřežou“ strukturu, ale směřují na řez struktury ze vzdáleného bodu.

•U exteriérových pohledů není u horizontálního rozsahu možnost „nulové hloubky“.

•Značky exteriérových pohledů jsou odlišné od značek řezů; možnosti značky v dialogovém okně Nastavení Exteriérového pohledu se liší od svých protějšků v dialogovém okně Nastavení řezu.

•Oproti čáře řezu se čára exteriérového pohledu zobrazuje jen na obrazovce a ne ve výkresu.

Viz Zobrazení čar rozsahu značek.

Ve všech ostatních ohledech funguje nástroj Exteriérový pohled stejně jako nástroj Řez.

•Chcete-li vytvořit bod pohledu exteriérového pohledu, je třeba do půdorysu vložit značku exteriérového pohledu zdrojového typu.

•Výsledný exteriérový pohled má stav (Model nebo Kresba) určující proces aktualizace.

•Panel Pohled modelu v dialogovém okně Nastavení Exteriérového pohledu určuje zobrazení bodu exteriérového pohledu, zatímco panely Značka a Hlavička značky určují obsah a zobrazení značky exteriérového pohledu.

•Typ připojené značky pohledu, obsahující pouze odkazované informace (bez vytváření bodu pohledu), mohou být vloženy do okna půdorysu, řezu, exteriérového pohledu, interiérového pohledu, 3D dokumentu, detailu nebo pracovního listu.

•Nepřipojená značka (Pouze značka) může být vložena do stejných míst.

Více informací naleznete v následujících tématech:

Tvorba roviny řezu

Vodorovný/svislý rozsah bodu zobrazení řezu

Nastavení stavu přestavování řezu

Zobrazení modelu (Body zobrazení)

Nastavení reference značky standardního řezu

Vložení připojené značky řezu

Umístit pouze značku

Vložení samostatné značky

Aktualizace řezů

Půdorysné zobrazení značek řezu
