Toto je panel okna Pravidla generování modelu pro analýzu konstrukce.
Cíl: Souvislý model pro analýzu konstrukce
Aby mohla proběhnout bezchybná analýza konstrukce, musí být exportovaný model spojitý: uzly musí být napojené. Takto spojený model je nebytný pro analýzu konstrukce, protože nenapojené prvky jsou zdrojem chyb.

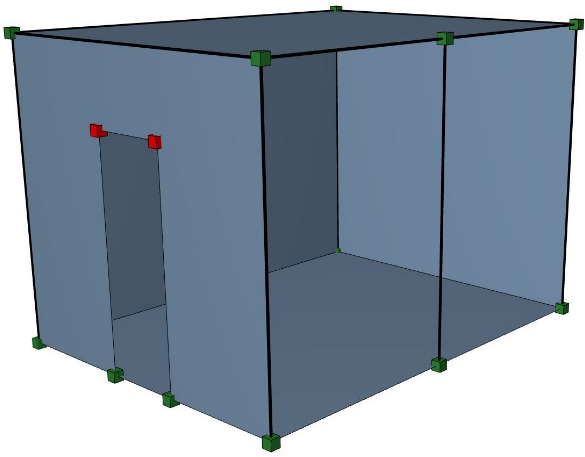

Na obrázku níže je zobrazený výchozí stav analytického modelu: přestože jsou nosné části prvků fyzického modelu napojeny správně, červené (nenapojené) uzly 1D a 2D členů znázorňují několik míst, kde by měl model navazovat.
Jedno z řešení je vytvoření a/nebo použití pravidel adaptace z okna pravidel generování. Tato pravidla vzájemně napojují konkrétní typy členů natažením, oříznutím, odsazením a/nebo přichycením.
Důležité: Úpravy se týkají pouze analytického modelu. NEOVLIVŇUJÍ geometrii prvků fyzického modelu!
Výsledkem jsou napojené členy analytického modelu v místech, kde byla pravidla použita.
Před použitím pravidel adaptací: Nenapojené členy
Po použití pravidel adaptací: Napojené členy
Podmínky pro úpravy
Pravidla adaptace jsou použita na prvek, pouze pokud:
•Člen splňuje kritéria prvků určená v pravidle adaptace
•Adaptace (např. délka natažení) je v rámci tolerance a sady podmínek definovaných v pravidlech adaptací
•Upravované prvky mají spojené nosné části (nosná jádra se protínají aspoň v jednom bodu) (viz také Důležité poznámky níže.)
•V nastavení prvku jsou úpravy povolené.
Ve výchozím nastavení každého členu jsou úpravy povoleny. Nicméně úpravy každého vybraného prvku můžete v jeho nastavení zakázat (prvek má být zachován beze změny nebo chcete změny provést ručně).
Viz Úpravy na základě pravidel - 1D člen nebo Úpravy na základě pravidel - 2D člen.
•Některé funkce ARCHICADu vám pomůžou najít a vytvořit napojení nosných částí v místech, kde chybí:
–Viz parametr “Nedostatečné napojení jádra” ve funkci Kontrola kvality fyzického modelu
–Viz volba Rozsah napojení (protažení jádra za účelem napojení) v nastavení prvku 1D členu.
•Aktuální pravidla generování (včetně pravidel adaptace) jsou použita automaticky při zobrazení analytického modelu - není třeba je samostatně zapínat.
