Kontrola kvality modelu pro analýzu konstrukce
Úvod
Díky kontrole kvality analytického modelu máte jistotu, že generovaný model pro analýzu konstrukce je správně. Výsledky (vypsané ve zprávě o kontrole modelu) jsou vodítkem k odhalení potenciálních problémů.
Ve okně kontroly kvality modelu je zaškrtávací seznam parametrů kontroly rozdělený do čtyř kategorií. Model můžete zkontrolovat podle všech parametrů, nebo použít jen některé. Všechny parametry jsou stručně popsány níže (viz Parametry kontroly kvality modelu pro analýzu konstrukce).
Kontrolu kvality analytického modelu spustíte pravděpodobně až po aplikaci pravidel adaptací a před exportem modelu pro účely posouzení.
Poznámka: Nicméně občas je dobré ověřit nějaké parametry - např. přesahy - ještě než jsou použita pravidla adaptací. Pokud model obsahuje nějaké přesahující členy, vaše pravidla adaptací nemusí mít požadovaný efekt.
Všechny výsledky jsou vypsány ve zprávě o kontrole modelu.
I když je ve zprávě o kontrole modelu seznam různých anomálií, nemusí to nutně znamenat, že model nelze exportovat do analytického softwaru. Kontrola analytického modelu odhalí například ostré úhly hran desky, které ale můžou být v modelu záměrně.
Poznámka: Musí být zapnutý model pro analýzu konstrukce. Jinak bude okno nedostupné.
Jak kontrola kvality modelu pro analýzu konstrukce funguje
•Je zaměřená na 1D a 2D členy (ne na fyzické konstrukční prvky)
•Pokud jsou označeny nějaké prvky modelu, kontrola se vztahuje pouze na tyto prvky
•Kontroluje pouze prvky, které existují v modelu pro analýzu konstrukce a jsou viditelné
Výjimka: Jeden z parametrů určuje prvky, které nejsou členy modelu pro analýzu konstrukce: viz Nosný prvek bez členu.
Spuštění kontroly kvality modelu pro analýzu konstrukce
Ve 3D/půdorysu/řezu:
1.Zapněte model pro analýzu konstrukce.
2.3D model > Kontrola modelu > Kvalita modelu pro analýzu konstrukce

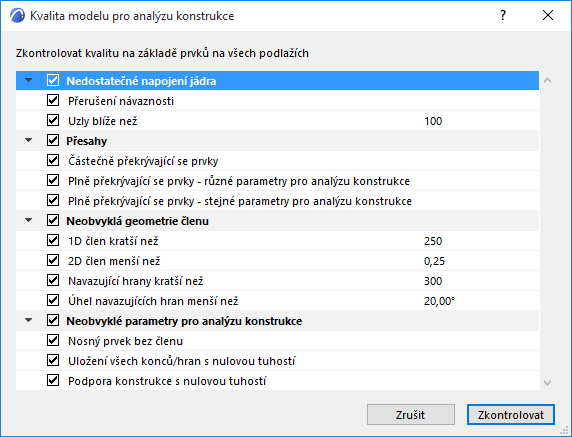

3.V okně je zobrazen seznam parametrů kontroly rozdělený do čtyř kategorií (podrobnosti níže).
4.Vypněte kategorie nebo parametry, které chcete z kontroly vypustit.
5.Klikněte na Zkontrolovat.
6.Výsledky budou zobrazeny v okně zprávy o kontrole modelu.
Parametry kontroly kvality modelu pro analýzu konstrukce

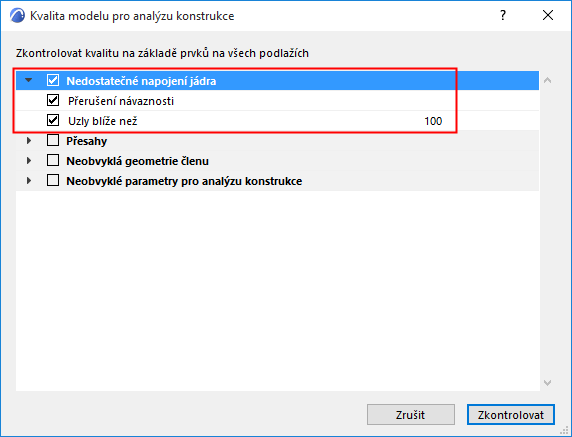

Nedostatečné napojení jádra
Tyto dva parametry vyhledají dva protínající se nebo blízké členy, které nejsou napojeny (ale asi by měly být):
Přerušení návaznosti
Nosné části dvou nosných prvků se protínají, ale jejich 1D nebo 2D členy nejsou napojeny.

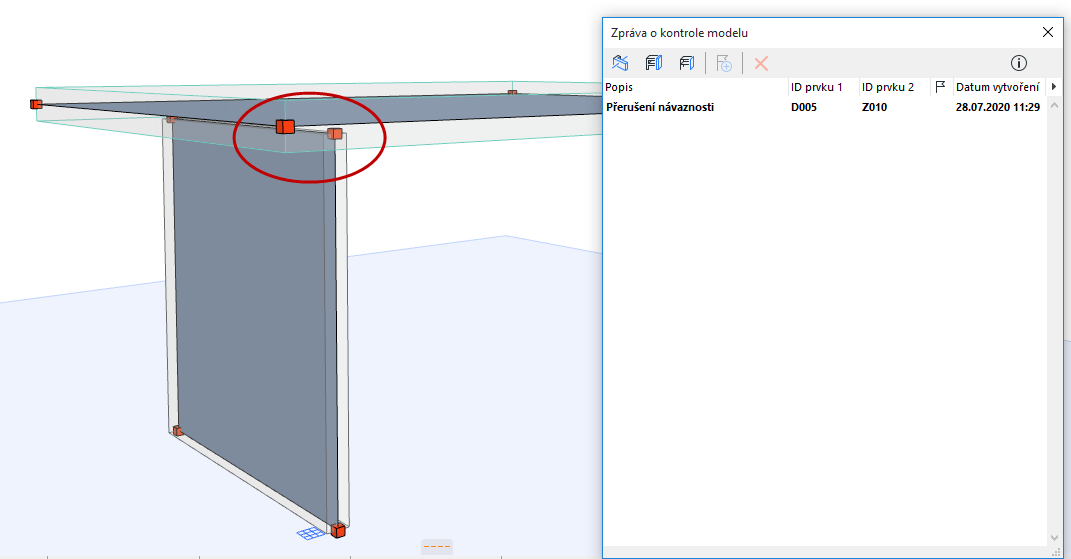

Nosné části se protínají, členy ale nejsou napojeny
1D členy: Můžete “virtuálně” prodloužit jejich rozsah napojení, aby nedocházelo k přerušení návazností.
Viz Rozsah napojení (protažení jádra za účelem napojení).
Uzly blíže než
Vzájemná vzdálenost dvou libovolných uzlů je menší, než zadaná hodnota.
Uzly můžou být součástí jednoho členu nebo různých členů.
Nosné části prvků se nemusí protínat.

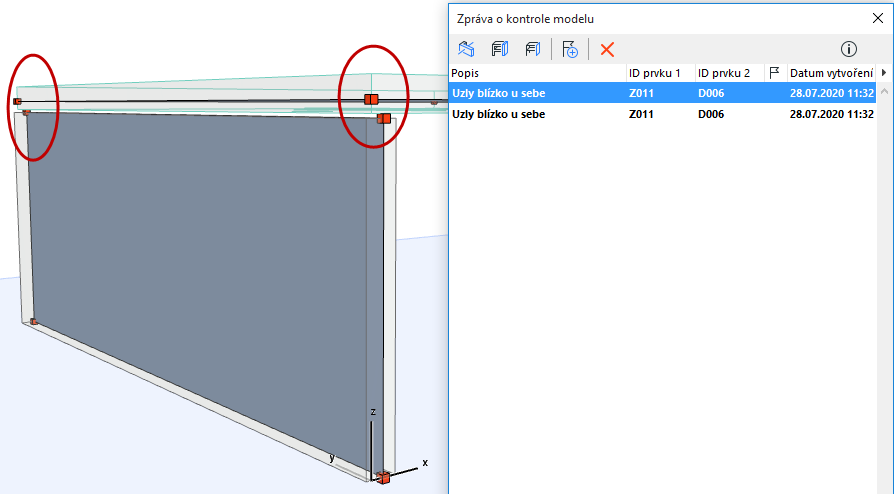

Uzly jsou blízko k sobě, členy ale nejsou napojeny

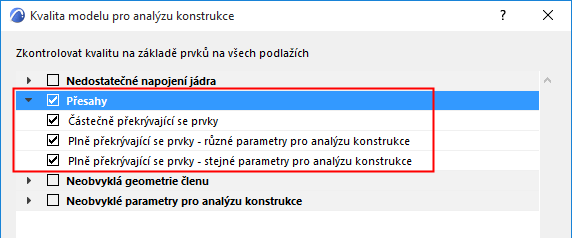

Přesahy
Následující tři parametry dokážou odhalit přesahy 1D a 2D členů (nikoli překrývající se prvky fyzického modelu!)
Částečně překrývající se prvky
Dva 1D členy nebo dva 2D členy se částečně překrývají. Kontrola hodnotí pouze umístění členů - ostatní parametry nejsou zohledněny.

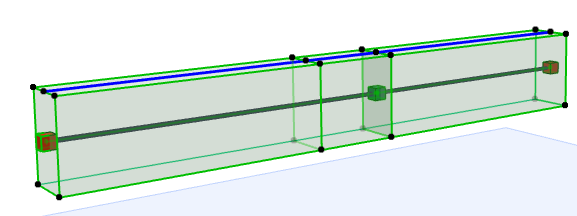

Modelovací chybou se například překrývají dva trámy (např. po natažení).
Plně překrývající se prvky - různé parametry pro analýzu konstrukce
Dva 1D členy nebo dva 2D členy se plně překrývají ve 3D.
Nicméně jejich parametry pro analýzu konstrukce jsou různé. (např. jeden člen používá pravidlo pro odsazení, druhý má ručně upravenou excentricitu).
•Parametry pro analýzu konstrukce: veškerá nastavení na stránce Parametry pro analýzu konstrukce v nastavení nástroje.
•Při hodnocení je uvažována pouze pozice členu a parametry pro analýzu konstrukce.
Výsledky této kontroly pravděpodobně odhalí neúmyslně vytvořené přesahy. Například excentricita jednoho členu byla upravena tak, že člen vyšel mimo fyzický prvek a současně přímo nad jiný člen.

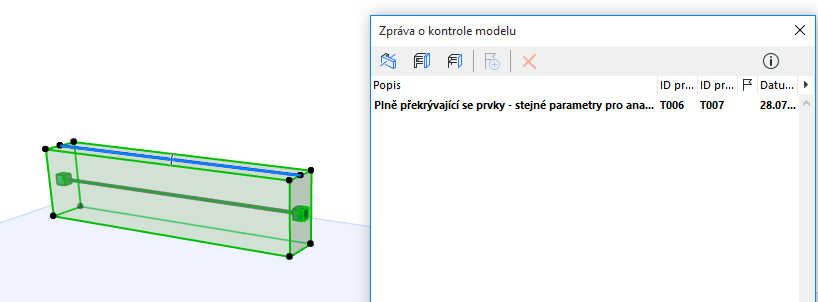

Plně překrývající se prvky - stejné parametry pro analýzu konstrukce
Dva 1D členy nebo dva 2D členy se plně překrývají ve 3D prostoru. Jejich parametry pro analýzu konstrukce jsou identické.
•Tento parametr ukazuje na duplikáty chybně vytvořené při modelování.
Neobvyklá geometrie členu
Tyto čtyři parametry pomůžou odhalit chyby modelování. Takové chyby je dobré odhalit, protože i menší geometrická nepřesnost může výrazně podkopat přesnost exportovaného modelu pro analýzu konstrukce a ovlivnit analýzu metodou konečných prvků.
Při kontrole můžou být samozřejmě odhaleny i situace, které jsou vytvořeny záměrně.
U všech těchto parametrů: můžete zjistit aktuální délkovou nebo plošnou jednotku (nastavenou v menu Volby > Předvolby projektu > Pracovní jednotky), když najedete myší nad parametr.
Můžete zadat libovolnou přesnou toleranci - počet desetinných míst nastavíte v pracovních jednotkách.

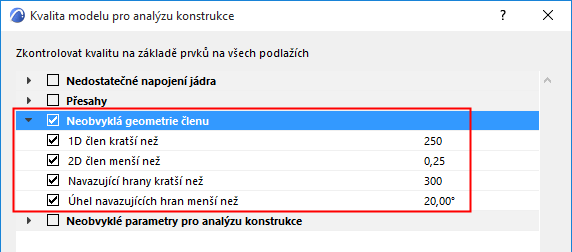

Následující parametry kontrolují “neobvyklou geometrii členů”:
1D člen kratší než
Délka 1D členu je menší, než zadaná délka.
2D člen menší než
Plocha 2D členu je menší, než zadaná plocha.

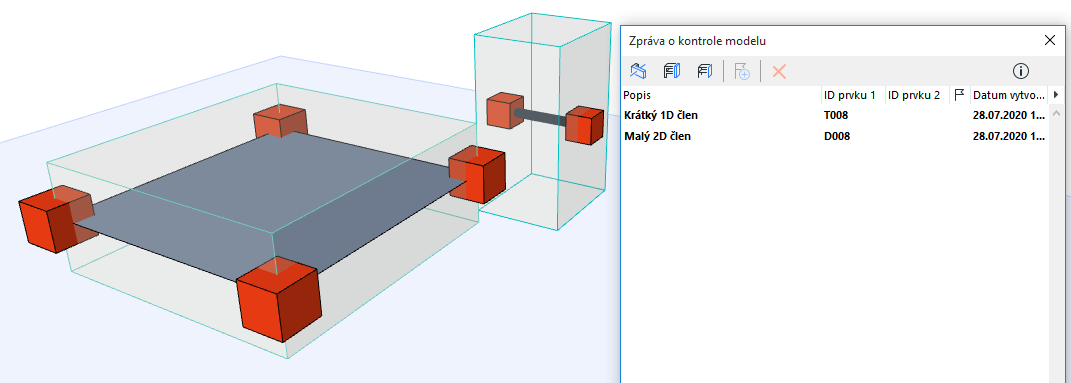

Příliš malý 2D člen, příliš krátký 1D člen
Navazující hrany
Následující parametry se vztahují na navazující dvě hrany jakéhokoli 2D členu.
Dokáží vyhledat nechtěné hrany a výstupky, které můžou být způsobeny chybou při modelování.
•Navazující hrany kratší než
Ověří každý 2D člen a vyhledá jakékoli navazující hrany, které jsou obě kratší než zadaná tolerance.
•Úhel navazujících hran menší než
Ověří každý 2D člen a vyhledá jakékoli navazující hrany, které svírají vzájemný úhel menší než zadaná tolerance.

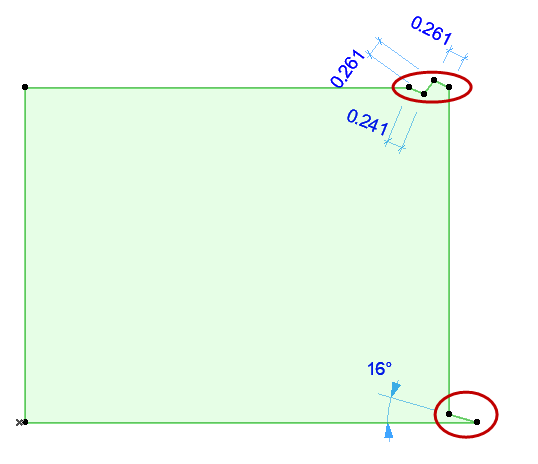

Navazující hrany: Příliš krátké, příliš ostrý úhel

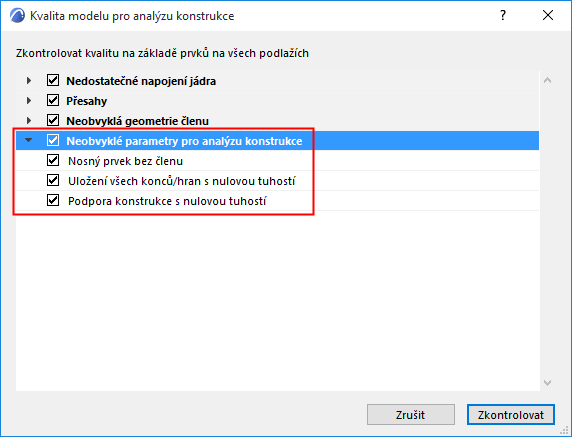

Neobvyklé parametry pro analýzu konstrukce
Tyto tři kontroly vyhledají prvky, které můžou být anomálií z pohledu parametrů pro analýzu konstrukce:
Vyhledá konstrukční prvky, které jsou nastavené jako “nosné konstrukce”, ale nemají analytický člen. Může se - ale nemusí - jednat o chybu.
Možné příčiny:
•Nosný prvek může být součástí analytického modelu, ale 1D nebo 2D člen není v jeho nastavení zapnutý.
•Tento typ nosného prvku ARCHICADu nemůže být součástí analytického modelu (např. morf, schodiště, složená střecha nebo objekt)

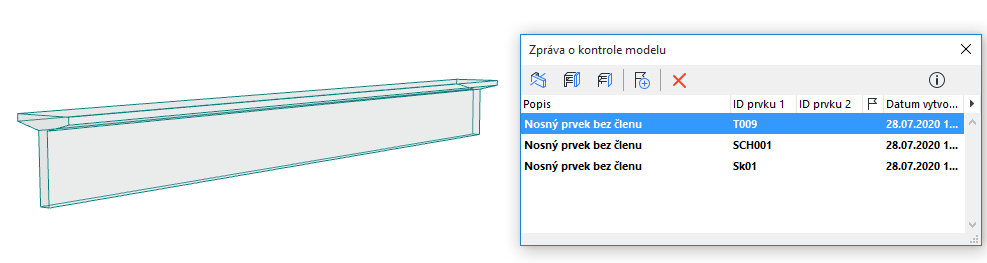

Objekt nastavený jako nosný prvek: Bez člena
Uložení všech konců/hran s nulovou tuhostí
Vyhledá všechny konstrukční členy, jejichž uložení konců (1D členy) nebo uložení hran (2D členy) je nastavené jako “volné”.
Jedná se pravděpodobně o chybu, protože takové prvky nepřenáší žádné síly.
Viz Uložení hran/uzlů.
Podpora konstrukce s nulovou tuhostí
Vyhledá prvky podpor konstrukce, které mají všechny hodnoty rotačních a translačních tuhostí nastavené jako “volné”.
Jedná se pravděpodobně o chybu, protože takové prvky nepřenáší žádné síly.
