Placer des charges

Les charges peuvent être placées sur le membre structurel d'un élément porteur en vue Plan ou 3D. Par conséquent, le Modèle analytique structurel doit être activé.

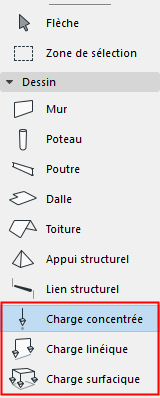

Pour placer une charge, utilisez l'un des trois outils Charge :

Charge concentrée

Charge linéique

Charge surfacique

Pour activer un outil, sélectionnez-le dans la boîte à outils.


Placer Charge concentrée

Les Charges concentrées peuvent être saisies sur :

des Membres 1D (noeuds ou arêtes)

des Membres 2D (noeuds, arêtes ou surface)

1.Activez l'outil Charge concentrée structurelle.

2.Dans Options outil ou dans la Zone Informations : Sélectionnez un Cas de charge (voir Options de l'outil Charge).

3.Quand vous placez l'élément Charge, l'élement hôte potentiel (l'élément analytique structurel) est mis en surbrillance. Vous pouvez également obtenir une prévisualisation de l'apparence de la charge après son placement.

Remarque : Si plusieurs éléments hôtes se trouvent sous votre curseur, utilisez la touche Tabulation pour les mettre en surbrillance tour à tour et choisir celui dont vous avez besoin.

4.Cliquez pour la placer.

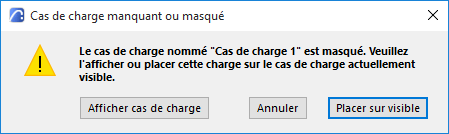

Remarque : Les charges ne sont visibles que si elles appartiennent au Cas de charge actuellement visible. Si vous essayez de placer un élément Charge qui n'appartient pas au Cas de charge actuellement visible, une alerte apparaîtra.

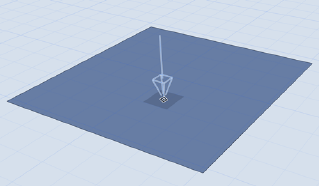

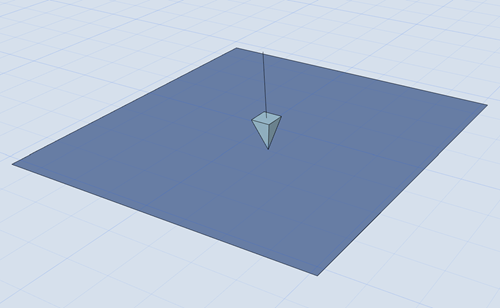

InputPreview_PointLoadonSurface.png Input_PointLoadSurface.png

Placer une charge concentrée

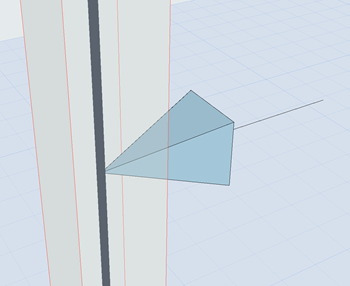

Force concentrée

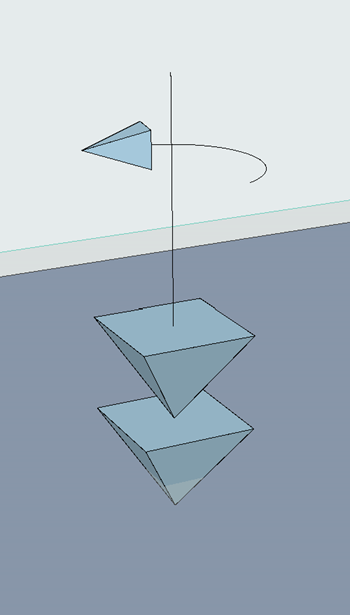

Moment concentré

Placer une charge linéique

Les Charges linéiques peuvent être saisies sur :

des Membres 1D (noeuds ou arêtes)

des Membres 2D (noeuds ou arêtes)

Remarque : ARCHICAD prend en charge l'importation (via SAF) des charges linéiques placées sur les surfaces.

1.Activez l'outil Charge linéique structurelle.

2.Dans Options outil ou dans la Zone Informations : Sélectionnez un cas de charge pour votre nouvel élément Charge (voir Options de l'outil Charge)

3.Quand vous placez l'élément Charge, l'élement hôte potentiel (l'élément analytique structurel) est mis en surbrillance. Vous pouvez également obtenir une prévisualisation de l'apparence de la charge après son placement.

Remarque : Si plusieurs éléments hôtes se trouvent sous votre curseur, utilisez la touche Tabulation pour les mettre en surbrillance tour à tour et choisir celui dont vous avez besoin.

4.Cliquez sur un membre pour spécifier le point de départ.

5.Faites glisser le curseur sur un autre noeud ou arête du même membre pour définir la ligne.

6.Cliquez pour placer la Charge linéique.

Remarque : Les charges ne sont visibles que si elles appartiennent au Cas de charge actuellement visible. Si vous essayez de placer un élément Charge qui n'appartient pas au Cas de charge actuellement visible, une alerte apparaîtra.

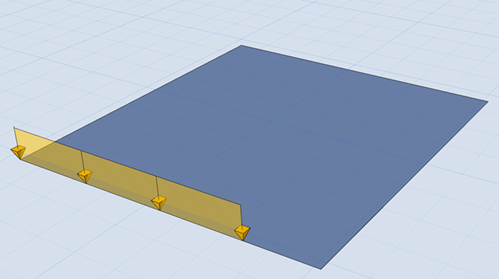

Preview_LineLoadSurface.png  Input_Line_LoadSurface.png

Placer une charge linéique

Charges linéiques multiples sur un membre 2D

Sur un polygone de membre 2 : placez des charges linéiques multiples en cliquant sur deux angles opposés du polygone.

Appuyez sur Tabulation pour voir la prévisualisation des différents chemins de charge linéique possibles

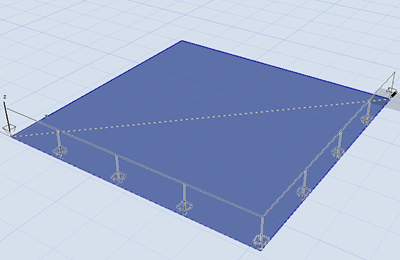

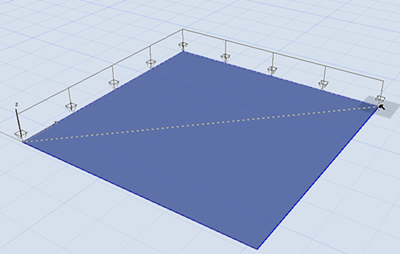

InputLinelodOpt2.png  InputLinelodOpt1.png

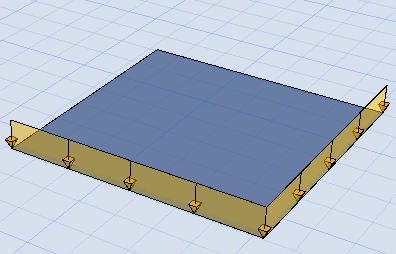

Appuyez sur Tabulation pour voir les variantes de placement

Cliquez pour la placer :


Charges linéiques sur toutes les arêtes (raccourci)

Utilisez le raccourci barre d'espacement + clic souris pour créer des charges linéiques sur toutes les arêtes du membre 2D.

Placer Charge surfacique

Les Charges surfaciques peuvent être placées sur la surface entière d'un Membre 2D.

1.Activez l'outil Charge surfacique structurelle.

2.Dans Options outil ou dans la Zone Informations : Sélectionnez un cas de charge pour votre nouvel élément Charge (voir Options de l'outil Charge)

3.Quand vous placez l'élément Charge, l'élement hôte potentiel (l'élément analytique structurel) est mis en surbrillance. Vous pouvez également obtenir une prévisualisation de l'apparence de la charge après son placement.

Remarque : Si plusieurs éléments hôtes se trouvent sous votre curseur, utilisez la touche Tabulation pour les mettre en surbrillance tour à tour et choisir celui dont vous avez besoin.

4.Cliquez pour placer la Charge surfacique.

Remarque : Les charges ne sont visibles que si elles appartiennent au Cas de charge actuellement visible. Si vous essayez de placer un élément Charge qui n'appartient pas au Cas de charge actuellement visible, une alerte apparaîtra.

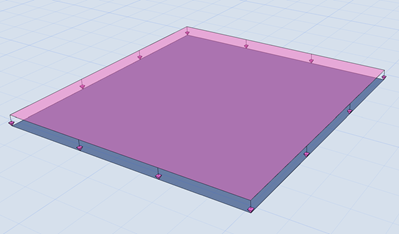

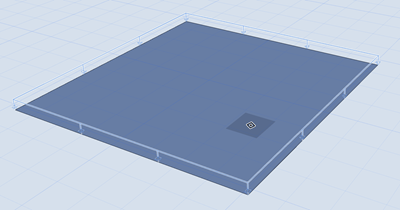

InputPreview_SurfaceLoad.png   Input_SurfaceLoad.png

Placer une charge surfacique
