Jak zdefiniować warstwy jako “Rdzeń” lub “Wykończenie”

Elementy warstwowe

W przypadku elementów warstw (ścian, stropów, dachów, powłok): warstwy można określić jako Rdzeń, Wykończenie, lub Inne w oknie dialogowym Struktur warstwowych.

Jest to istotne, jeśli chcesz wyświetlić elementy modelu w zależności od rodzaju konstrukcji: to funkcja Częściowego wyświetlania struktury.

Szczegóły – zobacz Wyświetlanie struktury.

1.Otwórz okno Struktury warstwowe za pomocą menu Opcje > Atrybuty elementów > Struktury warstwowe.

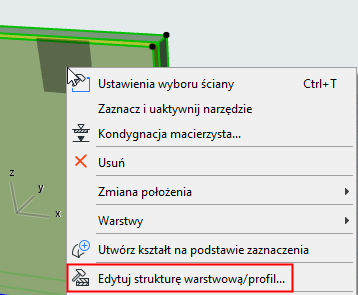

Można również dokonać edycji wybranej struktury warstwowej umożliwiając dostęp do ustawień z menu kontekstowego:

2.Kliknij warstwę, aby ją zaznaczyć.

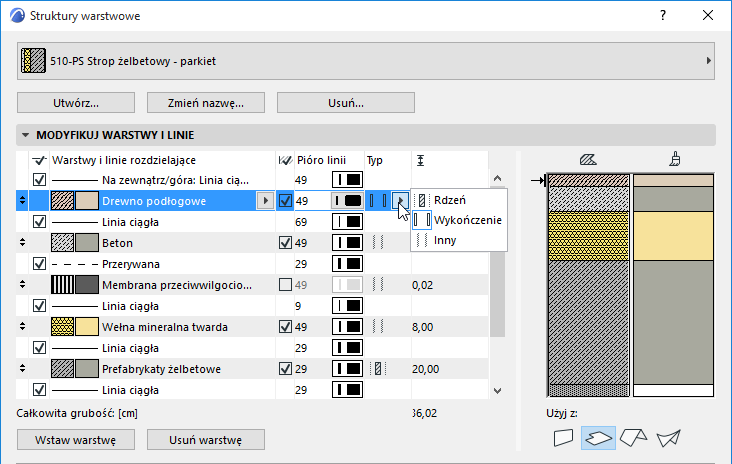

3.W kolumnie typu kliknij listę rozwijaną i wybierz Rdzeń, Wykończenie lub Inne.

Uwagi:

–Można oznaczyć kilka warstw jako Rdzeń, jednak muszą one przylegać do siebie.

–Istnieje możliwość oznaczenia kilku, sąsiadujących warstw jako Wykończenie, jednak muszą one zawierać jedną lub obie zewnętrzne warstwy.

Okładziny słupów

Każda okładzina może być zdefiniowana jako Rdzeń, wykończenie lub inne w Ustawieniach Narzędzia Słup.

Zobacz Rdzeń i Okładzina.

Profil (Profile złożone)

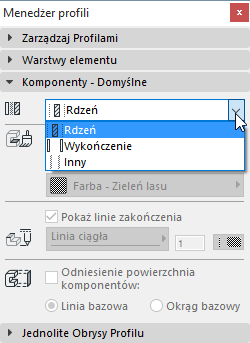

W przypadku elementów Profili (ścian, belek, słupów): Komponenty można określić jako Rdzeń, Wykończenie, lub Inny w menu Projekt > Menedżer profili.

Patrz również Panel Komponenty Menedżera profili.
