Definir os Critérios de Elemento
Em diversas funções do ARCHICAD, especifica um grupo de elementos por critérios antes de executar a função:
•Pesquisar & Seleccionar
•Regras de Sobreposição Gráfica
•Detecção de Colisão
•Reservar Elementos por Critério (Teamwork)
•Esquemas de Mapa Interactivo
Pode configurar estes critérios manualmente ou através da utilização de Conjuntos de Critérios predefinidos. (Ver: Conjuntos de Critérios Pré-Definidos)
Esta secção descreve a definição manual de critérios.
A definição de critérios é muito idêntica em todas as quatro caixas de diálogo (Pesquisar & Seleccionar, Regras de Sobreposição Gráfica, Detecção de Colisão, Reservar Elementos por Critérios).
Definir Primeiro Tipo de Elemento
Definir Tipo de Elemento Adicional
Definir Critérios Adicionais: Parâmetros & Propriedades

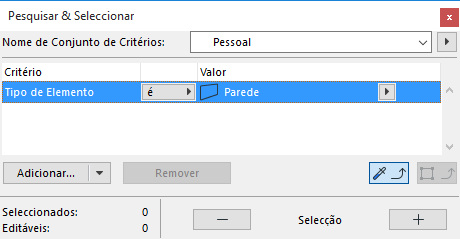

Definir Primeiro Tipo de Elemento

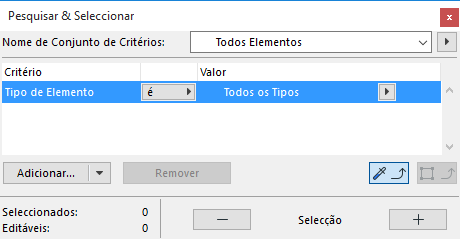

1.Na coluna Critério, a primeira linha é sempre Tipo de Elemento. Clique para a seleccionar.
2.Na coluna Valor, clique no pop-up e escolha um Tipo de Elemento da lista (p. ex., Parede).
Definir Tipo de Elemento Adicional

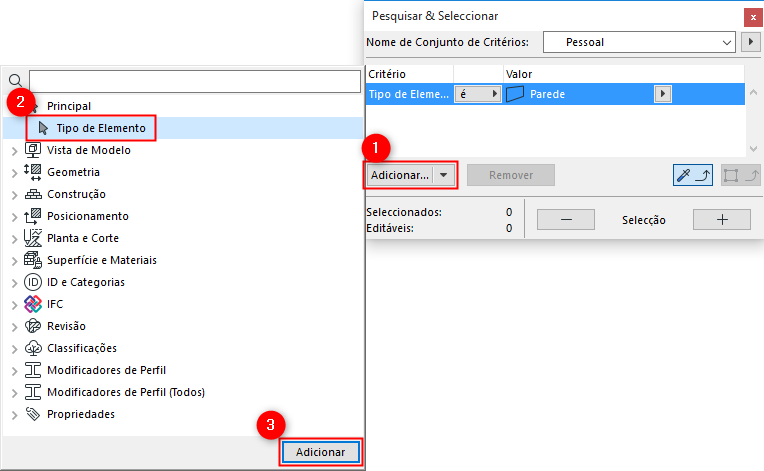

Para adicionar um ou mais Tipos de Elementos:
1.Clique no pop-up Adicionar
2.Seleccione "Tipo de Elemento" da lista. (Utilize o campo de pesquisa no topo para ajudar a localizar um item.)
3.Faça duplo clique ou clique no botão Adicionar da lista para o adicionar à sua Lista de Critérios.
4.Na coluna Valor, clique no pop-up e escolha novamente um Tipo de Elemento da lista (p. ex., Laje).

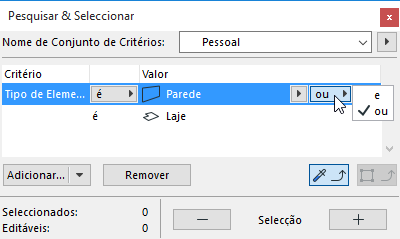

5.Utilize o controlo e/ou para definir adicionalmente os critérios de Tipo de Elemento.
Definir Critérios Adicionais: Parâmetros & Propriedades
Para limitar as opções, adicione mais critérios.

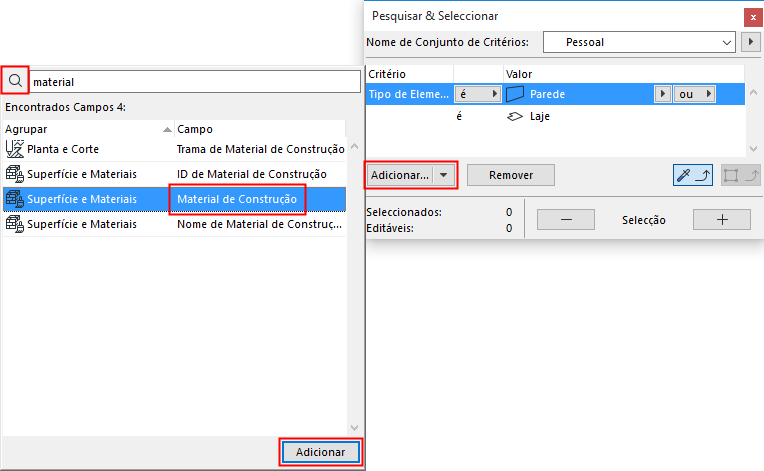

1.Clique no botão Adicionar para abrir uma lista de Parâmetros & Propriedades.
2.Escolha um critério (utilize o campo de pesquisa no topo para o encontrar mais rapidamente), depois clique em Adicionar (ou prima Enter) para o adicionar à lista de critérios.

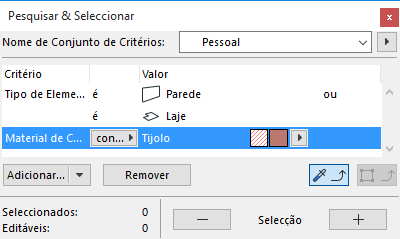

3.Para cada critério adicionado, defina o respectivo Valor nos pop-ups.
Os critérios disponíveis dependem do(s) Tipo(s) de elemento definido(s) na(s) linha(s) acima.

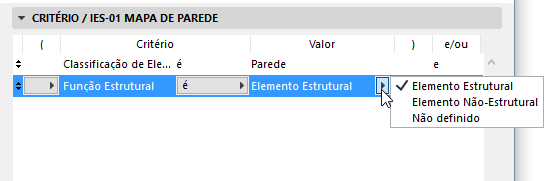

Por exemplo, pode reduzir os critérios com base na Classificação de Função Estrutural do elemento (p. ex., Em carga ou Não Em carga.)
Nota: Definir “Vegetal” ou “Combinação de Vegetais” como um critério significa que o programa irá encontrar e seleccionar os elementos que são visíveis de acordo com a Combinação de Vegetais fornecida.
Utilizar Propriedades IFC ou Parâmetros de Item de Biblioteca como Critérios
A partir do pop-up do botão Adicionar aceda a tipos de parâmetros/propriedades adicionais:
•Propriedades IFC
Ver Definir Critérios de Elementos através de Dados IFC.
•Parâmetros de Item de Biblioteca (Esquemas de Mapa Interactivo apenas)
Ver Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca
