Elewacje

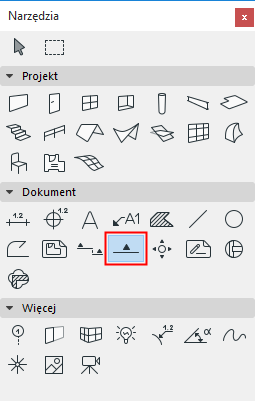

ARCHICAD posiada odrębne narzędzie do tworzenia Widoków Projektu w Elewacji oraz Połączonych lub Niepołączonych Znaczników Elewacji.

W przeciwieństwie do Przekrojów:

•Elewacje nie służą do "krojenia" modelu; służą raczej do tworzenia widoków modelu obserwowanego z dużej odległości.

•Opcja "Głębokość Zerowa" dla poziomego zasięgu Elewacji nie jest dostępna.

•Znaczniki Elewacji różnią się od Znaczników Przekrojów; opcje związane ze Znacznikami są inne dla Elewacji niż dla Przekrojów.

•W przeciwieństwie do linii przekrojowej, linia Elewacji jest elementem ekranowym i nie jest wyświetlana na Arkuszach.

Zobacz Wyświetlanie Linii Zasięgu Znacznika.

Pozostałe cechy narzędzia Elewacja są identyczne jak narzędzia Przekrój.

•Aby utworzyć Elewację musisz wstawić Znacznik Źródłowy Elewacji w oknie Rzutu.

•Powstały Widok Projektu ma określony status (Model lub Rysunek), który decyduje o metodzie jego przebudowania .

•Panel Reprezentacja Modelu okna dialogowego Ustawienia Elewacji pozwala określić sposób wyświetlania modelu w Elewacji, natomiast panele Znacznik i Pole Znacznika odpowiadają za zawartość i wygląd Znaczników Elewacji.

•Połączony Znacznik Elewacji nie tworzący Widoku Projektu może być wstawiony do jednego z następujących okien: Rzut, Przekrój, Elewacja, Rozwinięcie Ścian, Dokument 3D, Detale lub Obszar 2D.

•Można również wstawić Niepołączone znaczniki elewacji.

Więcej informacji znajdziesz w następujących rozdziałach:

Utwórz nowe okno Przekroju

Zasięg poziomy/pionowy Widoku projektu w Przekroju

Przypisz status przebudowy przekroju

Reprezentacja Modelu w oknie Przekroju

Określ Odniesienie dla Znacznika Źródłowego

Wstaw Połączony Znacznik Przekroju

Wstaw samodzielny znacznik

Utwórz Niezależny Przekrój

Aktualizacja (Przebudowanie) Przekrojów

Reprezentacja na rzucie znaczników przekroju
