Identyfikacja (ID) Rysunków i Arkuszy
Zarówno Rysunki jak i Arkusze posiadają przypisane im Numery ID pomocne przy organizowaniu, nawigowaniu oraz publikowaniu projektu. Głównym zastosowaniem Numerów ID Arkuszy jest możliwość automatycznej ich numeracji w Teczce arkuszy. Logika automatycznej numeracji może być zastosowana do całej Teczki arkuszy, jednakże ARCHICAD zapewnia dużą dowolność w sposobie przypisywania Numerów ID.
Tematy omówione w tym rozdziale:
Automatyczne Numerowanie Arkuszy
Okno dialogowe Parametry Teczki
Własna numeracja Arkuszy/Zestawów

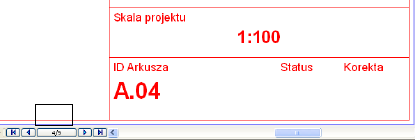

Najprostszą metodą numeracji Arkuszy jest przypisanie każdemu z nich kolejnych numerów, podobnie jak strony w książce. Aby to zrobić, nie potrzebujesz nawet Numerów ID Arkuszy. Po prostu wstaw Do Szablonu arkusza Autotekst "Numer arkusza". Numer arkusza jest odzwierciedleniem położenia Arkusza w Teczce arkuszy i wyświetlany jest na dole Okna arkusza. Dzięki funkcji Autotekstu, numer ten znajdzie się na każdym Arkuszu.
Jeżeli jednak korzystasz z "inteligentnego" numerowania Arkuszy, który bierze pod uwagę Arkusze dodawane i usuwane z Teczki, powinieneś zastosować Automatyczne Numerowanie Arkuszy.
Automatyczne Numerowanie Arkuszy
Złożoność większości projektów architektonicznych oraz możliwość zachowania ustalonej kolejności numeracji Arkuszy (nawet w przypadku dodania lub usunięcia pojedynczych Arkuszy z Teczki arkuszy) skłania większość użytkowników do korzystania z metody Automatycznej Numeracji polegającej na automatycznym przypisaniu każdemu Arkuszowi Numeru ID. System automatycznej numeracji dopasowuje Numery ID Arkuszy do zmian zachodzących w Teczce arkuszy (np. dodanie nowych Arkuszy, zmiana ich kolejności lub modyfikacja całej struktury dokumentacji).
Numer ID Arkusza jest dostępny jako Autotekst “Numeracja arkusza”, jeśli zatem wstawisz taki Autotekst do Szablonu arkusza, każdy powstały na jego podstawie Arkusz będzie posiadał ten numer.
Otwórz Dokument > Teczka arkuszy > Parametry teczki. Wybierz odpowiadającą Ci metodę numerowania elementów bieżącej Teczki arkuszy:
•Użyj hierarchii (Widok drzewa zestawów): Przy numerowaniu odzwierciedlone zostanie położenie Arkuszy w określonych zestawach. Hierarchiczna struktura Teczki zostanie wyrażona w Numerach ID Arkuszy: Numery ID Arkuszy będą "dziedziczyć" Numery ID Zestawów, w których się znajdują (patrz ilustracja poniżej).
Użytkownik może wybrać własny przedrostek oraz styl (np. 1-2-3, A-B-C, itd.) numeracji Arkuszy/Zestawów. Końcowa Numeracja arkusza jest zazwyczaj kombinacją cyfr i liter, np. A-03/a.
Zobacz Okno dialogowe Parametry Teczki.
Uwaga: Na każdym poziomie przypisywania numeracji (Parametry Teczki arkuszy, Ustawienia arkusza lub Parametry zestawu), jako styl możesz wybrać “Brak numeracji”. Każdemu elementowi znajdującemu się niżej w hierarchii (np. każdemu Arkuszowi umieszczonemu w Zestawie o takim właśnie Stylu numeracji) przypisana zostanie "pusta" numeracja, co de facto oznacza brak numeracji.
•Użyj numerowania na jednym poziomie: Arkuszom zostaną przypisane kolejne numery (z pominięciem zestawów), zgodnie z ich położeniem w Teczce arkuszy Nawigatora. Pominięte zostanie również ułożenie elementów w hierarchicznej strukturze (patrz ilustracja poniżej). Zmiana kolejności elementów w Nawigatorze, zostanie odzwierciedlona w ich numeracji.
Własna numeracja Arkuszy/Zestawów
Nawet gdy używasz układu numerowania Automatyczne Numerowanie Arkuszy zdefiniowanego w Okno dialogowe Parametry Teczki, nadal możesz przypisać własne numery poszczególnym Arkuszom lub Zestawom.

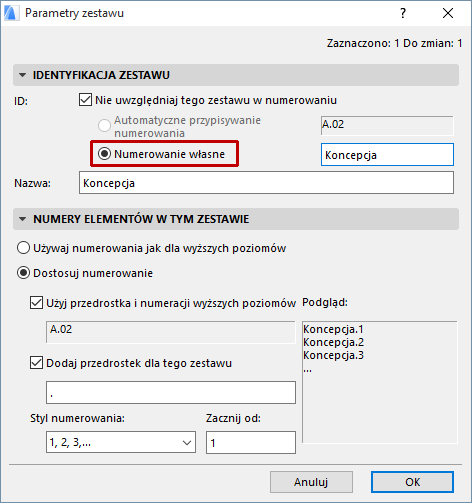

Możesz tego dokonać w oknie dialogowym Ustawień zaznaczonego Arkusza/Zestawu. Arkusz/Zestaw nadal będzie liczony przez system numeracji (np. jeśli wcześniejszy Arkusz ma numer A-02, Arkusz o własnym numerze będzie oznaczony jako Zaop.-02, to kolejny Arkusz będzie miał numer A-03.)
•Jeżeli nie chcesz aby dany Arkusz/Zestaw brany był pod uwagę przy automatycznej numeracji, zaznacz opcję "Nie uwzględniaj tego Arkusza (Zestawu) w numerowaniu".
Po przypisaniu własnego numeru do Zestawu, możesz wybrać kolejne opcje: w panelu Numery elementów w tym Zestawie możesz zdecydować, czy Numerowanie arkuszy znajdujących się w tym zestawie ma być kontynuacją nowego (własnego) Numerowania tego zestawu, czy raczej ma zachować ogólne Numerowanie struktury Teczki arkuszy, z pominięciem Numerowania własnego zestawu.

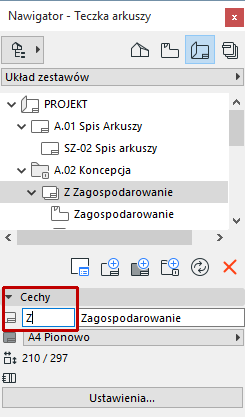

Innym sposobem przypisania Arkuszowi lub Zestawowi własnego numerowania jest zaznaczenie go w Teczce arkuszy Nawigatora i wpisanie nowego Numerowania w panelu Cechy.
Każdemu Rysunkowi umieszczonemu na Arkuszu automatycznie przypisana jest Numeracja Rysunku. Numeracja Rysunku pojawia się przed Nazwą rysunku w palecie Nawigatora/Organizatora. Metoda przypisania Numeracji wybierana jest w oknie Ustawień rysunku. Zauważ, że Nazwa rysunku i Numeracja rysunku przypisywane są oddzielnie.
W Panel Identyfikacja (narzędzie Rysunek) Ustawień rysunku wybierz jedną z trzech opcji definiujących Numerację Rysunku:
•Według numeracji Widoku: Rysunek będzie miał tę samą Numerację co widok źródłowy. Opcja ta jest bardzo wygodna w sytuacji, gdy każdy Arkusz zawiera tylko jeden Rysunek. (Ta opcja jest dostępna tylko wówczas, gdy Rysunek został utworzony w oparciu o Widok ARCHICADa.)
•Według arkusza: Numeracja Rysunku utworzona zostanie na podstawie Numeracji Arkusza, na którym znajduje się ten Rysunek. Numeracja Rysunku będzie zawierać Prefiks/Styl zdefiniowany w Ustawienia arkusza w panelu “Numery Rysunków na tym Arkuszu”. Ta opcja jest przydatna, gdy na Arkuszu umieszczonych jest wiele Rysunków.
•Własne: Przypisana zostanie dowolna Numeracja Rysunku.

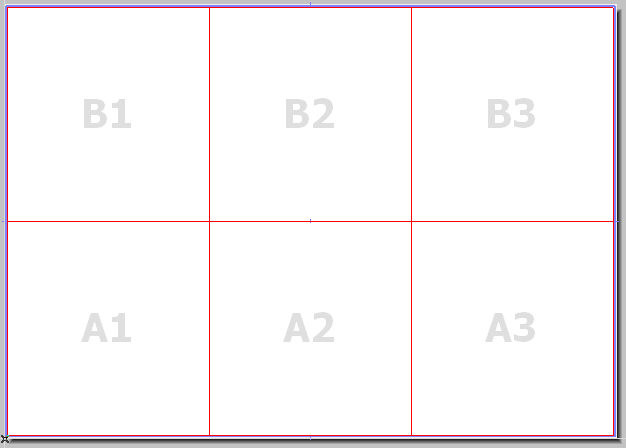

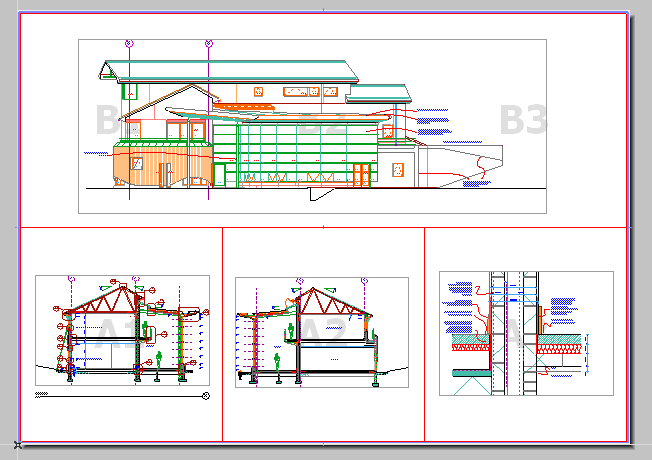

Możesz również użyć funkcji Siatki numeracji Rysunku Ustawienia szablonu arkusza aby automatyczne umieszczać rysunki w komórkach przypisując im Numerację według układu liniowego lub na podstawie macierzy.
