Możesz otwierać pliki formatu DWG i DXF w ARCHICADzie jako Rysunki lub Arkusze. Użyj polecenia Plik > Otwórz, a następnie wybierz plik w oknie folderów.
Szczegółowe informacje o sposobie Wstawiania rysunku zewnętrznego znajdziesz tutaj: Aby wstawić rysunek pochodzący z zewnętrznego programu.
Możesz ustawić własne parametry Rysunków takie jak rozmiar, skala oraz opcje ramki w oknie dialogowym Ustawień Rysunku. Funkcja Warstwy wewnętrzne w Parametrach rysunku, dostępna dla Rysunków z pliku źródłowego w formacie DWG, DXF lub DWF, umożliwia konfigurację widoczności warstw w pliku źródłowym.
Zobacz Parametry rysunku.
Zasady konwersji danych pomiędzy ARCHICADem a AutoCADem umieszczone są w pliku nazywanym Translatorem (rozszerzenie XML).
Aby skorzystać z domyślnego Translatora, po prostu wybierz polecenie Otwórz a wybrany plik zostanie otworzony w ARCHICADzie. Domyślny Translator ARCHICADa został tak ustawiony aby uzyskać poprawne rezultaty w większości przypadków.
Ze względu na różnice pomiędzy AutoCADem i ARCHICADem w wielu przypadkach, uzyskanie poprawnej translacji wymaga indywidualnych ustawień.
Aby zmienić translatora lub dopasować go do aktualnych potrzeb, należy otworzyć okno dialogowe Parametrów translacji DXF/DWG.
Okno to jest dostępne:
•przy rozpoczęciu przesyłu danych - poprzez wciśnięcie przycisku Ustawienia znajdującego się w oknach dialogowych Zachowaj, Otwórz oraz Łącz lub w oknie dialogowym Dołącz XREF gdy do importu/eksportu wybrane są pliki typu DWG lub DXF,
•bezpośrednio poleceniem Plik > Współdziałanie >DXF-DWG > Ustawienia translacji DXF-DWG,
•podczas otwierania pliku DXF/DWG poprzez polecenie Plik > Biblioteki i Obiekty > Otwórz obiekt,
•poleceniem Plik > Biblioteki i Obiekty > Import bloków DXF/DWG.
Możesz zarządzać dostępnymi translatorami zawsze gdy pojawi się okno dialogowe Translatora – czy to podczas wymiany danych (otwierania i zachowywania plików) czy poprzez Parametry translatora.
Uwaga dla członków Projektu Zespołowego: Używanie powszechnych Translatorów daje pewność, że wszyscy członkowie Zespołu korzystają z tych samych opcji konwersji. Dlatego zaleca się, by osoba odpowiedzialna za koordynację działania oprogramowania CAD w biurze, ustawiła zestaw Translatorów i umieściła go na serwerze. Aby móc korzystać z translatorów, każdy użytkownik musi najpierw przedstawić je na liście Dostępnych translatorów.
Więcej informacji dotyczących ustawień Translatora, patrz Parametry translacji DXF/DWG.
Otwieranie plików DWG/DXF jako Elementy biblioteczne
Możesz otworzyć plik DXF/DWG jako Element biblioteczny poleceniem Plik > Biblioteki i Obiekty > Otwórz obiekt. Spowoduje ono otwarcie Głównego okna GDL, w którym możesz skonfigurować nowy obiekt uzyskany z całego pliku.
Szczegóły - zobacz Edytor obiektów GDL.
Otwieranie plików DWG/DXF metodą "przeciągnij i upuść"
Możesz również importować rysunki DXF/DWG przy użyciu metody "przeciągnij i upuść":
Operacja ta polega na kliknięciu lewym przyciskiem myszki rysunku AutoCADa, a następnie na przeciągnięciu go w żądane miejsce i upuszczeniu. Plik zostanie otworzony za pomocą ostatnio używanego Translatora DXF/DWG. Za pomocą tej metody plik DWG/DXF jest po prostu łączony z plikiem Projektu ARCHICADa. Dane 3D nie zostaną zaimportowane, lecz tylko ich widok 2D.
Jeżeli przeciąganych jest kilka plików, tylko jeden z nich zostanie upuszczony. Ponieważ nie da się kontrolować tego, który plik zostanie upuszczony, zaleca się przeciąganie jednocześnie tylko jednego pliku.
Istnieje kilka sposobów używania funkcji przeciągania i upuszczania przy otwieraniu/łączeniu rysunków AutoCADa:
•Przeciągnięcie i upuszczanie pliku DXF/DWG nad tłem okna, paskiem menu, lub ikonką ARCHICADa, spowoduje otwarcie pliku.
•Przeciągnięcie i upuszczenie pliku DXF/DWG w oknach Rzutu, Przekroju/Elewacji/RŚ lub Dokumentów 3D, albo Detali/Obszarów 2D ARCHICADa, spowoduje wstawienie tego pliku w postaci Rysunku.
•Przeciągnięcie i upuszczenie pliku DXF/DWG w Arkuszu, spowoduje wstawienie Rysunku w Arkuszu.
Otwieranie plików chronionych hasłem
AutoCAD 2004 i wersje późniejsze pozwala na zablokowanie dostępu do rysunków hasłem.
Podczas importowania lub otwierania takich plików możesz zostać poproszony o podanie hasła dostępu.
Obecnie nie jest możliwe otworzenie na platformie Mac plików DXF/DWG chronionych hasłem, utworzonych w AutoCADzie 2004 i w wersjach późniejszych, ponieważ ten system operacyjny nie obsługuje metod kodowania zastosowanych w mechanizmie blokowania dostępu hasłem. W takiej sytuacji system Mac wyświetli odpowiedni komunikat.
Również system Windows może nie obsługiwać algorytmu blokowania hasłem. Zostaniesz wtedy poinformowany, że dany plik nie może być otworzony.
Jeżeli system obsługuje ów mechanizm, wyświetlone zostanie okno, umożliwiające podanie hasła dostarczonego przez osobę, która przysłała plik.
W przypadku plików XREF, program będzie wymagał wpisania hasła, podczas pierwszego przeładowania XREFa w ARCHICADzie. Jeżeli kilka plików XREF zostanie przeładowanych jednocześnie, pliki których hasła nie zostały poprawnie wpisane nie zostaną przeładowane.
Otwieranie Bloków jako Elementy biblioteczne
Najbliższą analogią do Bloków AutoCADa są Elementy biblioteczne ARCHICADa. Odniesienia Bloków (wstawione jednostki) są odpowiednikiem kopii (instancji) Elementów bibliotecznych. Różnica polega na tym, że podczas gdy elementy biblioteczne są oddzielnymi plikami, bloki umieszczone są w pliku AutoCADa.
Konwersja bloków do elementów bibliotecznych jest jedynym sposobem na zachowanie informacji o ich strukturze 3D. Jednakże, może okazać się bardziej efektywne (zajmujące mniej miejsca na dysku) rozbicie bardziej skomplikowanych bloków (np. rozbicie 100 instancji bloków zawierających 100 linii spowoduje powstanie 10000 linii).
Wady konwersji bloków na elementy biblioteczne:
•Musisz regularnie przeglądać foldery obiektów tworzone w trakcie importowania plików DXF/DWG i usuwać powstające duplikaty i niepotrzebne elementy,
•Niektóre funkcje edycyjne zawarte w blokach, nie będą dostępne po konwersji na elementy biblioteczne.
Import wybranych warstw z plików DWG/DXF/DWF
Zobacz “Włącz częściowe otwieranie” w panelu Opcje otwierania (Ustawienia translacji DXF/DWG).
Pokaż/Ukryj warstwy zaimportowanych plików DWG/DXF/DWF

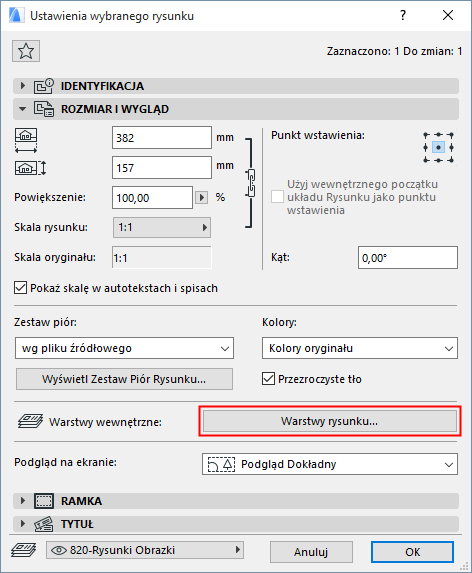

Funkcja Warstwy wewnętrzne w panelu Właściwości w ustawieniach Rysunku umożliwia konfigurację sposobu wyświetlania zaimportowanego pliku DWG, DXF lub DWF poprzez pokazanie lub ukrycie jego warstw (tzn. warstw pliku źródłowego).
Funkcja ta jest dostępna jeśli źródłem wybranego Rysunku jest plik DWG, DXF lub DWF.
Szczegóły - zobacz Warstwy wewnętrzne.
