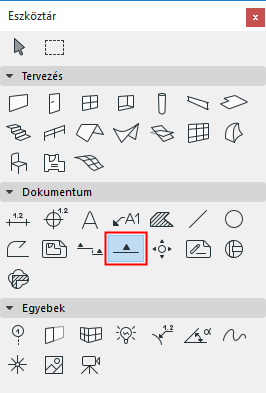

Az Archicad külön eszközzel rendelkezik homlokzati nézőpontok és hivatkozott vagy hivatkozás nélküli homlokzatjelek létrehozásához.
A Metszetekkel ellentétben:
•A homlokzatok általában nem „szelik át” a szerkezetet, hanem távoli pontból hoznak létre egy keresztmetszeti nézetet a szerkezetről.
•A Homlokzat vízszintes tartományához nem tartozik „nulla mélység” beállítás.
•A homlokzatjelek rendszerint eltérnek a metszetjelektől; ennek következtében a Homlokzat beállításoknál elérhető Jel beállítások eltérnek a Metszet beállításoknál elérhetőktől.
•A metszetvonaltól eltérően a homlokzatvonal csak a képernyőn elérhető olyan jel elem, amely nem jelenik meg a Tervlapon.
Lásd Jelölők tartományvonalainak meghatározása.
A Homlokzat eszköz minden más tekintetben ugyanúgy működik, mint a Metszet eszköz.
•Homlokzat nézőpont létrehozásához forrás típusú homlokzatjelet kell elhelyeznie az Alaprajzon.
•Az eredményül kapott homlokzat nézőpont állapota (Modell vagy Rajz) határozza meg frissítésének a folyamatát.
•A homlokzat nézőpont megjelenítését a Homlokzat beállítások alatt elérhető Modell megjelenése panel, a homlokzatjel tartalmát és megjelenítését pedig a Jel és Jel fejrész panelek határozzák meg.
•Kapcsolt típusú homlokzatjel, amely csak referencia információkat tartalmaz (nézőpont létrehozása nélkül) elhelyezhető az Alaprajz, Metszet, Homlokzat, Falnézet, 3D dokumentum, Részlet vagy Munkalap ablakokban.
•Hivatkozás nélküli homlokzatjelek is elhelyezhetők.
További információ a következő témaköröknél található:
A metszeti nézőpont vízszintes/függőleges tartománya
Metszetállapot újraépítés hozzárendelése
Modell megjelenése (metszet típusú nézetek)
Jel hivatkozás megadása Forrásjelhez
Hivatkozott metszet jel elhelyezése
Hivatkozás nélküli jel elhelyezése
Független metszet nézőpont létrehozása
Metszetjelek alaprajzi megjelenítése
Metszet/Homlokzat/Belső fal vonalainak szerkesztése az alaprajzon
Metszet és Homlokzat beállításai
Homlokzatjel áthelyezése
Ez a lehetőség csak homlokzat és falnézet jelek esetében érhető el.
Jelölje ki a homlokzatvonalat; a program kijelöli a jelet és megjelenik egy fogópont.
Kattintson erre a fogópontra, és válassza a mozgó palettán a Homlokzati jel áthelyezése parancsot, majd vigye el a jelet a kívánt helyre.
A jel akkor is megőrzi ezt az új helyét, ha a nézetet eltolással vagy elforgatással áthelyezi.
