Επεξεργασία και διαχείριση Δομικών Υλικών
Ανοίξτε τον διάλογο Δομικά Υλικά:
•Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά
•Γραμμή εργαλείων Χαρακτηριστικά (Παράθυρα > Γραμμές Εργαλείων > Χαρακτηριστικά)
•Στο αριστερό πάνελ παρατίθενται τα Δομικά Υλικά της μελέτης, ανά Όνομα, ID, και Προτεραιότητα Αλληλοτομίας.
•Οι πράσινες επισημάνσεις υποδεικνύουν τα Δομικά Υλικά των επιλεγμένων στοιχείων.

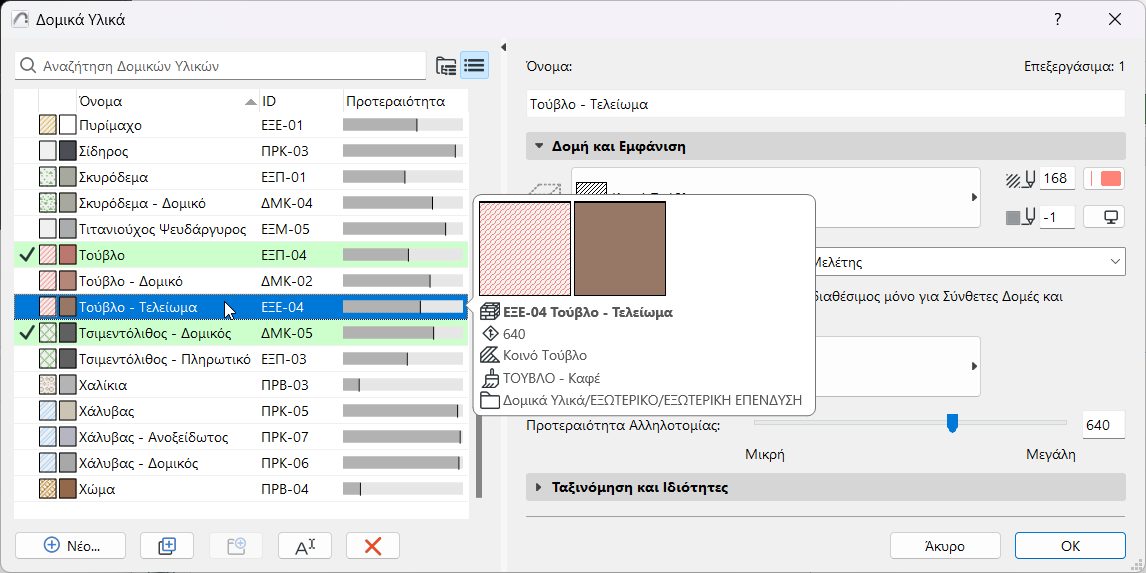

Σημείωση: Αιωρείστε το ποντίκι πάνω από ένα υλικό για να δείτε περισσότερες πληροφορίες για αυτό.
Για γενικές πληροφορίες, δείτε: Χρήση των διαλόγων χαρακτηριστικών.

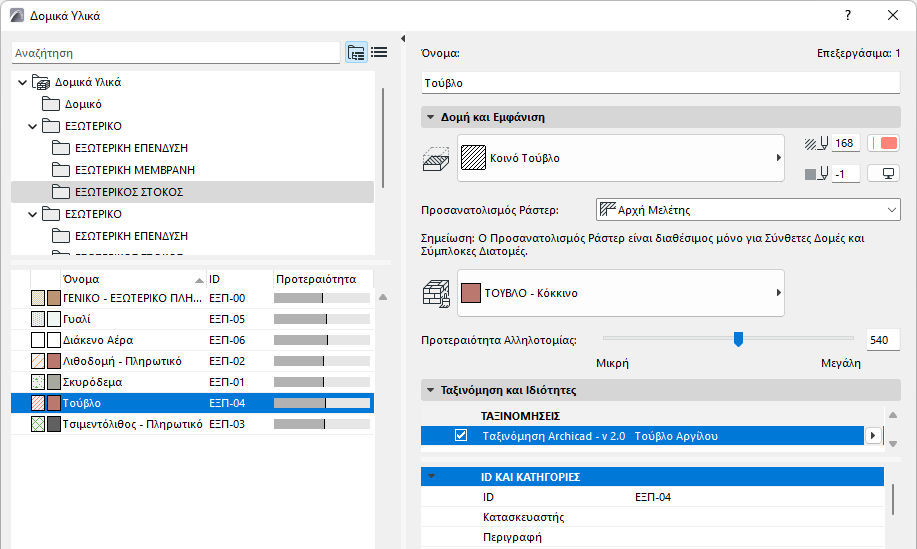

1.Επιλέξτε ένα ή περισσότερα Δομικά Υλικά για επεξεργασία.
Συμβουλή: Στην προβολή φακέλου, επιλέξτε έναν υποφάκελο για να επεξεργαστείτε ταυτόχρονα όλα τα περιεχόμενά του.
2.Χρησιμοποιήστε τα πεδία στη δεξιά πλευρά του διαλόγου για να επεξεργαστείτε τις ιδιότητες
Ράστερ Τεμνομένων
Επιλέξτε ένα ράστερ τεμνομένων για αυτό το Δομικό Υλικό. Αυτό το αναδυόμενο παράθυρο απαριθμεί μόνο ράστερ που έχουν οριστεί ως ράστερ τεμνομένων: βλ Κατηγορίες Ράστερ
Πένα Προσκηνίου/Φόντου Ράστερ Τεμνομένων: Διαλέξτε την πένα του προσκηνίου και του φόντου για αυτό το Δομικό Υλικό.
Δείτε επίσης: Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου.
Προσανατολισμός Ράστερ
Επηρεάζει το μοτίβο των Δομικών Υλικών που εφαρμόζονται μόνο στα Σύνθετης Δομής στοιχεία και τις Σύμπλοκες Διατομές . Διαλέξτε μία επιλογή προσανατολισμού ράστερ:
•Αρχή Μελέτης: Το μοτίβο ράστερ 'πηγάζει' από την Αρχή Μελέτης.
•Αρχή Στοιχείου: Το μοτίβο ράστερ ευθυγραμμίζεται με την κατεύθυνση του στοιχείου.
•Προσαρμογή σε Στρώση: Διατίθεται μόνον για τα Ράστερ από Σύμβολο. Το μοτίβο προσαρμόζεται εντός των ορίων του Πάχους Στρώσης.
Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ)
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
Επιφάνεια
Διαλέξτε μία Επιφάνεια για την εμφάνιση αυτού του Δομικού Υλικού στο 3D.
Σημείωση: Σε επίπεδο στοιχείου, μπορείτε να παρακάμψετε την επιφάνεια (υπερισχύουσα) στον διάλογο των Ρυθμίσεών του (Πάνελ Μοντέλο) ή στην Παλέτα Πληροφοριών.
Δείτε επίσης:
