Ρυθμίσεις Πάνελ (Εργαλείο Κιγκλίδωμα)
Χρησιμοποιήστε αυτές τις Ρυθμίσεις για να προσθέσετε/αφαιρέσετε και τα ορίσετε Πάνελ Κιγκλιδώματος στον Επεξεργαστή Μοτίβου.
Προσθήκη Πάνελ στον Επεξεργαστή Μοτίβου
Για να προσθέσετε ή να διαγράψετε Πάνελ, χρησιμοποιήστε τα σύμβολα + ή - στον Επεξεργαστή Μοτίβου.
Δείτε επίσης: Προσθήκη Συστατικού στον Επεξεργαστή Μοτίβου.
Μπορείτε να προσθέσετε ένα Πάνελ στον κενό χώρο μεταξύ δύο Εσωτερικών Ορθοστατών ή Ράβδων. Εάν το πεδίο περιέχει ήδη Κιγκλίδες, δεν μπορείτε να προσθέσετε και ένα Πάνελ.

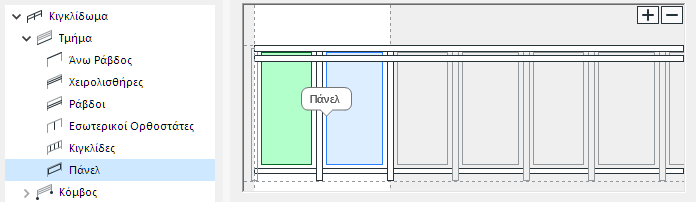

Πάνελ που Διαιρούνται από Εσωτερικό Ορθοστάτη

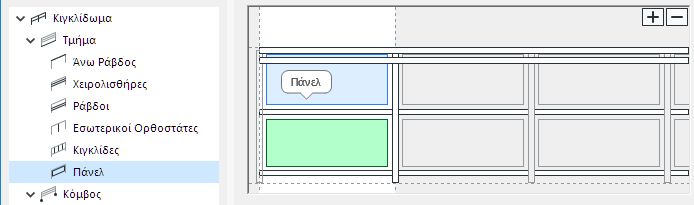

Πάνελ που Διαιρούνται από μία Ράβδο

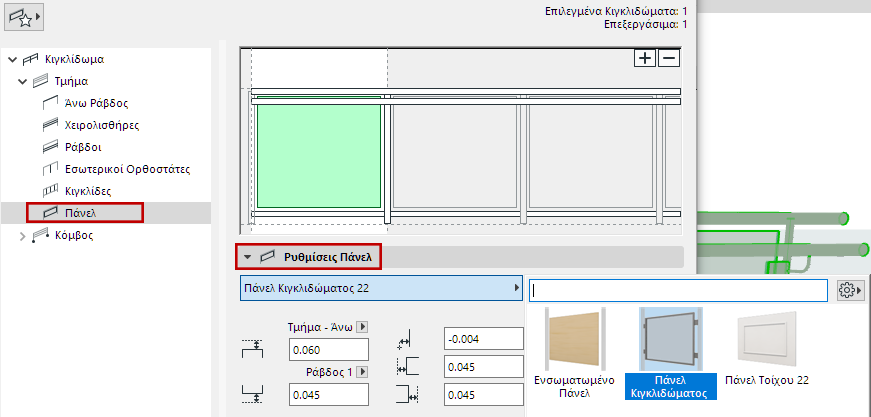

Ρυθμίσεις Πάνελ
Επιλέξτε από το pop-up ένα GDL συστατικό ως Πάνελ.
Για να ρυθμίσετε το GDL συστατικό, χρησιμοποιήστε τις ρυθμίσεις στο παρακάτω πάνελ. Δείτε: Ρυθμίσεις Συστατικού Πάνελ Κιγκλιδώματος.
Εκτός από το προκαθορισμένο περιεχόμενο, μπορείτε να αποθηκεύσετε ένα ειδικό συστατικό ως Πάνελ.
Για λεπτομέρειες, δείτε: Ειδικά Υπο-Στοιχεία για Σκάλες και Κιγκλιδώματα.
•Καθορίστε την άνω και κάτω απόκλιση του Πάνελ από το Τμήμα - Άνω/Κάτω, ή από μία Ράβδο, εφόσον περιέχονται στο Μοτίβο.
Σημείωση: Το ύψος Τμήματος ορίζεται στις Ρυθμίσεις Τμήματος. Δείτε: Ύψος Τμήματος και Κατακόρυφη Απόκλιση.

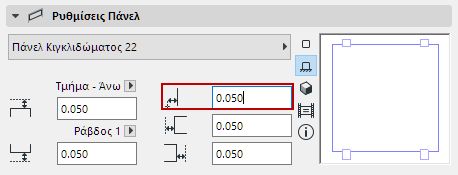

•Καθορίστε αποκλίσεις δεξιά και αριστερά από τους Εσωτερικούς Ορθοστάτες.
Σημείωση: Οι θετικές τιμές απόκλισης σημαίνουν ότι το πάνελ συρρικνώνεται.
•Απόκλιση Οριζόντια: Καθορίστε την πλευρική απόκλιση του Πάνελ (εάν υπάρχει)
Ρυθμίσεις Συστατικού Πάνελ Κιγκλιδώματος

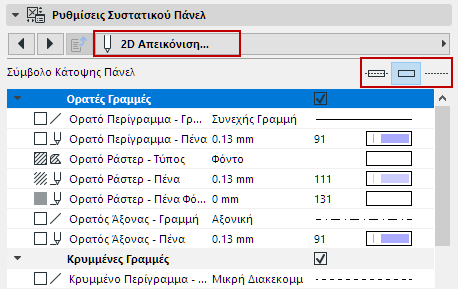

Τύπος 2D Συμβόλου Πάνελ
Επιλέξτε έναν Τύπο Συμβόλου στην καρτέλα 2D Απεικόνιση των Ρυθμίσεων Συστατικού Πάνελ.
Εμφάνιση 2D Συμβόλου Πάνελ
Ορίστε τις προτιμήσεις 2D εμφάνισης του συστατικού Πάνελ, χρησιμοποιώντας τους παρακάτω ελέγχους (για Ορατά και Κρυμμένα μέρη του Κιγκλιδώματος).
Εμφάνιση/Κρύψιμο 2D Συμβόλου Πάνελ
Εξ ορισμού, η ορατότητα των συστατικών Πάνελ στις 2D απόψεις ορίζεται στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Προσαρμόστε την ορατότητα Πάνελ στις Ρυθμίσεις Κιγκλιδώματος. (Δείτε: Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου.)

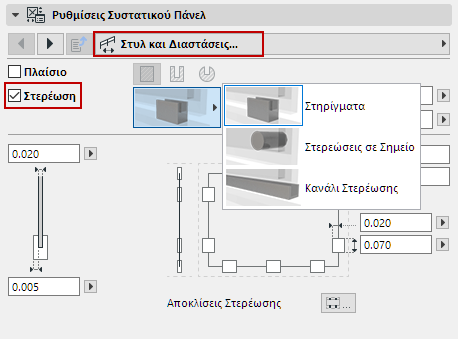

Εμφάνιση Στερέωσης
Πατήστε Στερέωση στην καρτέλα Στυλ και Διαστάσεις των Ρυθμίσεων Συστατικού Πάνελ Κιγκλιδώματος για να προσπελάσετε τις ρυθμίσεις, συμπεριλαμβανομένων του τύπου, του μεγέθους, του προφίλ και του Δομικού Υλικού, καθώς και του αριθμού.
Οι έλεγχοι εξαρτώνται από τον τύπο Στερέωσης που επιλέγετε (Στηρίγματα, Στερεώσεις σε Σημείο, ή Κανάλι Στερέωσης).
