Ρυθμίσεις Εργαλείου Υποστύλωμα: Προεπισκόπηση και Τοποθέτηση

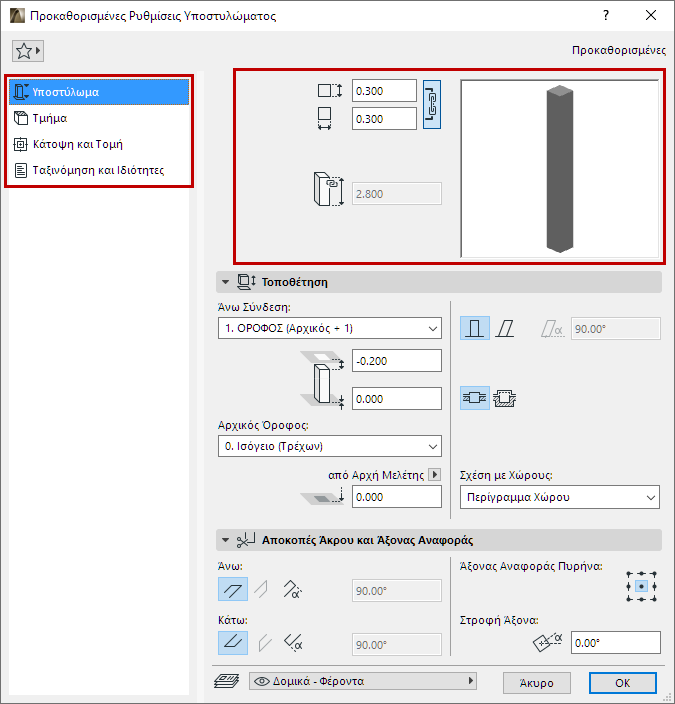

Ο Διάλογος Ρυθμίσεων Υποστυλώματος διαιρείται σε πέντε σελίδες.
Το τμήμα Προεπισκόπηση παραμένει ορατό σε όλες τις σελίδες, και αντικατοπτρίζει τις τροποποιήσεις των ρυθμίσεων.
Πλοηγηθείτε μεταξύ των σελίδων χρησιμοποιώντας την ιεραρχική δομή, στα αριστερά:
Για ένα απλό (ενός τμήματος) Υποστύλωμα, εισάγετε την οριζόντια και την κάθετη διάσταση του πυρήνα.
Σημείωση: Για Υποστυλώματα ορθογωνικής διατομής, χρησιμοποιήστε το εικονίδιο Αλυσίδα για να τις δεσμεύσετε στην ίδια τιμή.
Για ένα κυκλικό υποστύλωμα εισάγετε μία διάμετρο.

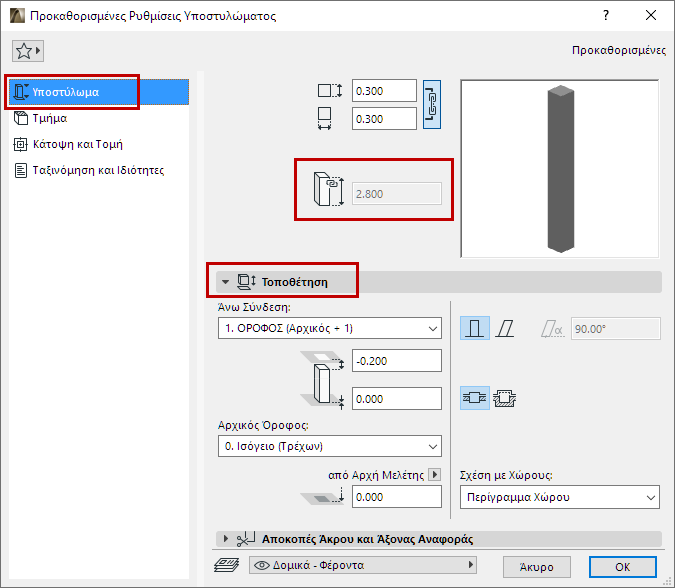

Δείχνει το συνολικό ύψος του Υποστυλώματος.
•Για ένα μη συνδεδεμένο Υποστύλωμα, ρυθμίστε εδώ το ύψος του.
•Για ένα άνω συνδεδεμένο Υποστύλωμα, αυτό το πεδίο δεν είναι επεξεργάσιμο. Το ύψος Υποστυλώματος εξαρτάται από τις ρυθμίσεις στο πάνελ Τοποθέτηση, παρακάτω.
Εξ ορισμού:
•Η στέψη Υποστυλώματος συνδέεται με 1 όροφο πιο πάνω
•Αρχικός Όροφος είναι ο τρέχων όροφος.
Άνω Σύνδεση
Χρησιμοποιήστε αυτόν τον έλεγχο για να κάνετε μία από τις ακόλουθες ενέργειες:
•Άνω σύνδεση του Υποστυλώματος σε σχέση με τον Αρχικό του Όροφο (Αρχικός+1, Αρχικός+2, κ.λπ.)
Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε συνδεδεμένων Υποστυλωμάτων θα ρυθμιστούν αυτόματα.
•Επιλέξτε Χωρίς Σύνδεση για να είναι το Υποστύλωμα σταθερού ύψους. Καθορίστε το ύψος του στο πεδίο ύψους Υποστυλώματος, παραπάνω.
Απόκλιση από Όροφο Άνω Σύνδεσης
Μπορείτε να αποκλίνετε τη στέψη Υποστυλώματος από τον όροφο άνω σύνδεσής του.
•Η τιμή απόκλισης μπορεί να είναι θετική, αρνητική ή μηδέν.
•Το πεδίο απόκλιση δεν είναι διαθέσιμο όταν το Υποστύλωμα δεν έχει άνω σύνδεση.
Μπορείτε επίσης να αποκλίνετε τη βάση του Υποστυλώματος από τον Αρχικό Όροφο, προς οποιαδήποτε κατεύθυνση.
•Η τιμή ύψους Υποστυλώματος (που φαίνεται στην ενότητα Προεπισκόπηση των ρυθμίσεων Υποστυλώματος) επηρεάζεται από τις αποκλίσεις, άνω και κάτω, εάν υπάρχουν.
Αρχικός Όροφος
Δείτε: Αρχικός Όροφος.
Κάτω Στάθμη [από στάθμη Αναφοράς]
Υπολογίζει το τρέχον υψόμετρο της γραμμής αναφοράς Υποστυλώματος, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης).
Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημείωση: Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Για γενικές πληροφορίες που αφορούν τις στάθμες, δείτε: Προτιμήσεις Στάθμης Αναφοράς.
Σημείωση: Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, το Υποστύλωμα δεν αλλάζει τη θέση του.
Γωνία Κλίσης Υποστυλώματος
Δείτε: Σχεδίαση ενός Κεκλιμένου Υποστυλώματος.
Μέθοδος Περιβολής
Δείτε: Υποστυλώματα και Σύνθετοι Τοίχοι: Με Περιβολή ή Χωρίς Περιβολή.
Σχέση με Χώρους
Δείτε αυτά τα θέματα:
