Αυτό το σύνολο δυνατοτήτων υποστηρίζει τη συνεργασία μεταξύ αρχιτεκτόνων και δομοστατικών μηχανικών.
Περίληψη

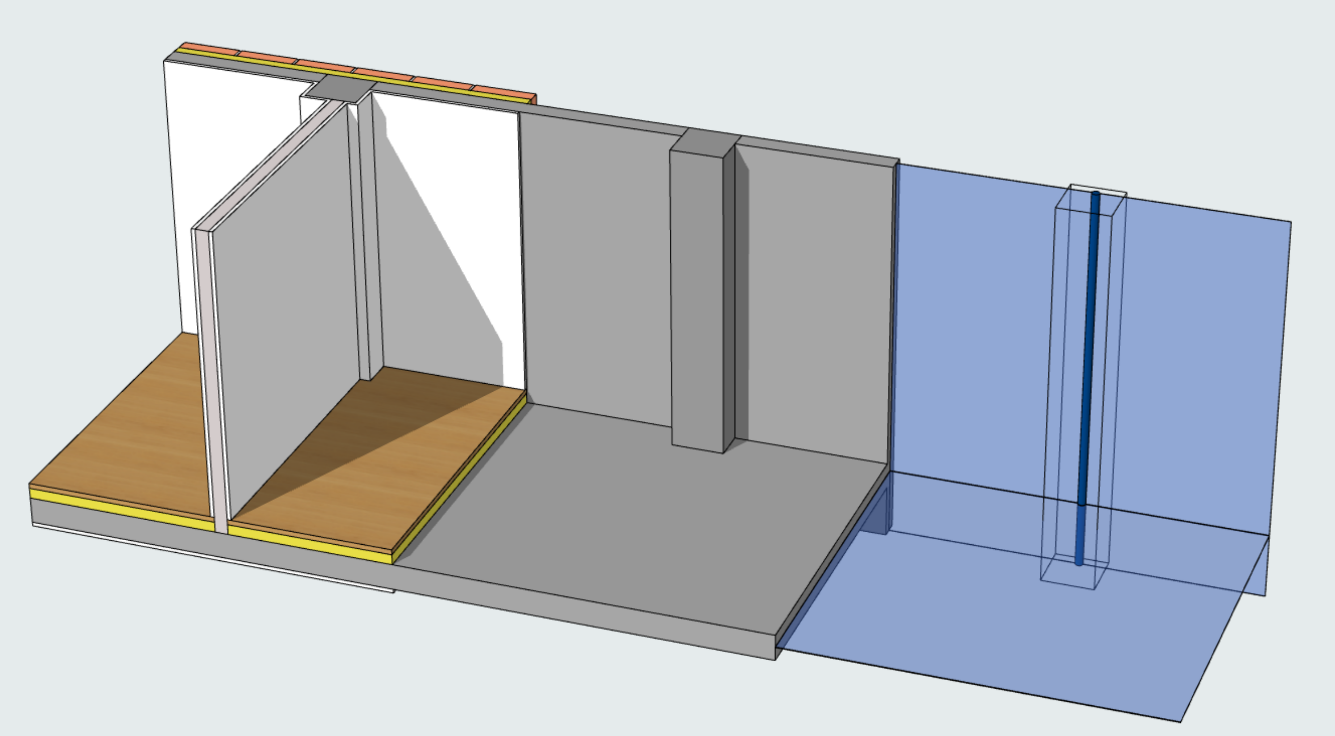

Σε αυτήν τη ροή εργασίας, το Archicad δημιουργεί ένα Δομικό Αναλυτικό Μοντέλο βασισμένο στο φυσικό (αρχιτεκτονικό) μοντέλο. Το Δομικό Αναλυτικό Μοντέλο δημιουργείται στο παρασκήνιο, ταυτόχρονα με το Φυσικό Μοντέλο. Καθώς το Φυσικό Μοντέλο αλλάζει με την πάροδο του χρόνου, το σχετικό Δομικό Αναλυτικό Μοντέλο ενημερώνεται αυτόματα. Το Δομικό Αναλυτικό Μοντέλο δεν είναι ένα ξεχωριστό μοντέλο. μοιάζει περισσότερο με μία απλοποιημένη αναπαράσταση του Φυσικού Μοντέλου.

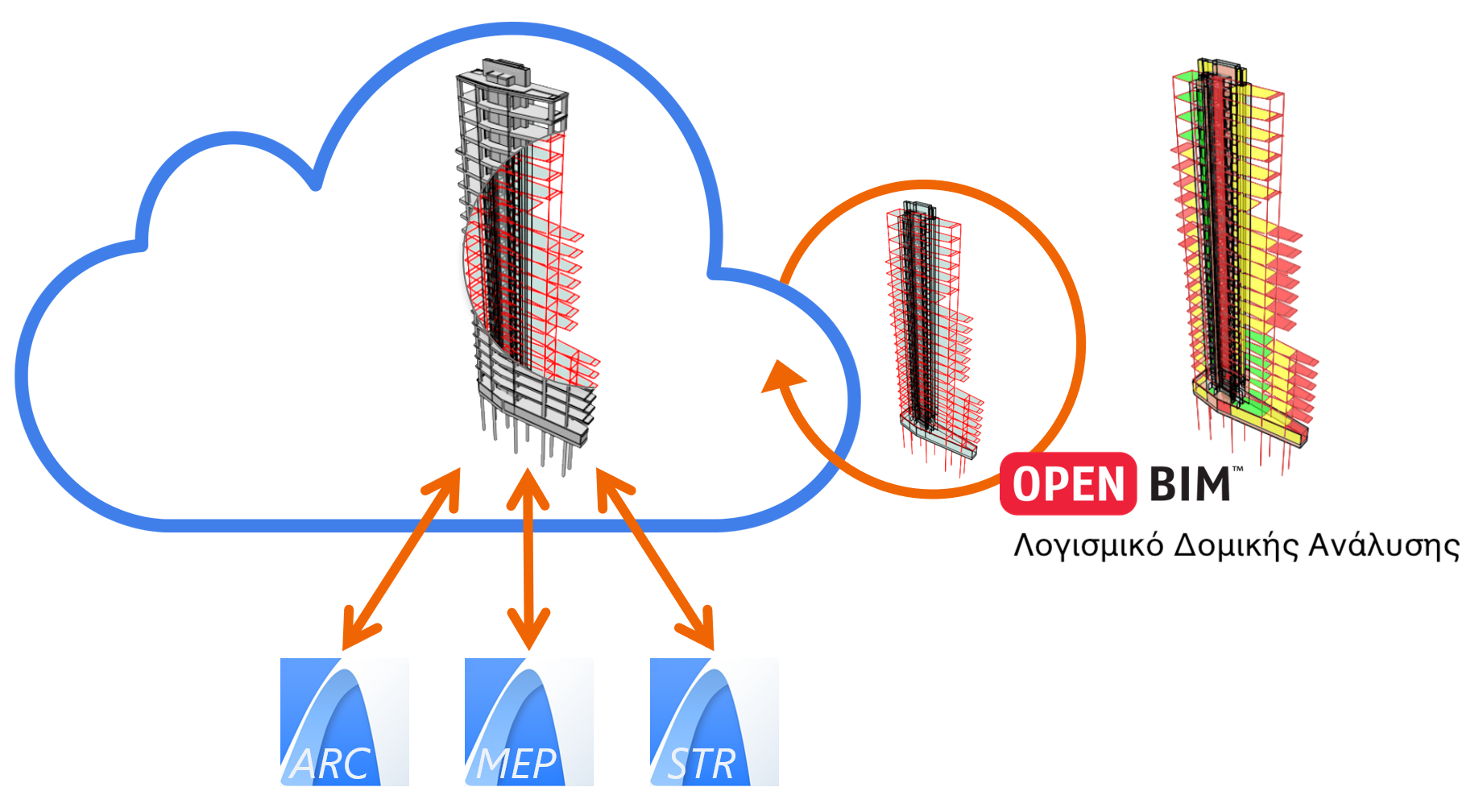

Το Δομικό Αναλυτικό Μοντέλο εξάγεται σε έναν δομοστατικό μηχανικό, ο οποίος ανοίγει το μοντέλο στο δικό του πρόγραμμα δομικής ανάλυσης (π.χ. SCIA Engineer).
Στο πρόγραμμα ανάλυσης, ο μηχανικός εκτελεί την προσομοίωση ανάλυσης και τη βελτιστοποίηση της σχεδίασης για να κάνει οποιεσδήποτε απαραίτητες αλλαγές στο Δομικό Αναλυτικό Μοντέλο. Στη συνέχεια, το Δομικό Αναλυτικό Μοντέλο εξάγεται στο Archicad, το οποίο ενημερώνει το Φυσικό Μοντέλο με τις αλλαγές. Σε αυτήν την αμφίδρομη ροή εργασίας, δεν υπάρχει ανάγκη για μετατροπή αρχείων και καμία σχετική απώλεια δεδομένων.
Η διαλειτουργικότητα με προγράμματα δομικής ανάλυσης διασφαλίζεται με τη χρήση της Δομικής Αναλυτικής Διάταξης (SAF), η οποία είναι βελτιστοποιημένη ρητά για τέτοια λογισμικά και επιτρέπει μία πολύ ταχύτερη ροή εργασίας ανταλλαγής μοντέλων (π.χ. σε σύγκριση με μία ροή εργασίας που βασίζεται σε IFC).
Άλλες δυνατότητες του Archicad - Σύγκριση Μοντέλου, Διαχείριση Ζητήματος, Παρακολούθηση Αλλαγής στο Teamwork, και Έλεγχος Μοντέλου για αναλυτικά και φυσικά μοντέλα - υποστηρίζουν επίσης αυτήν την ροή εργασίας.
Πώς δημιουργώ ένα Δομικό Αναλυτικό Μοντέλο;

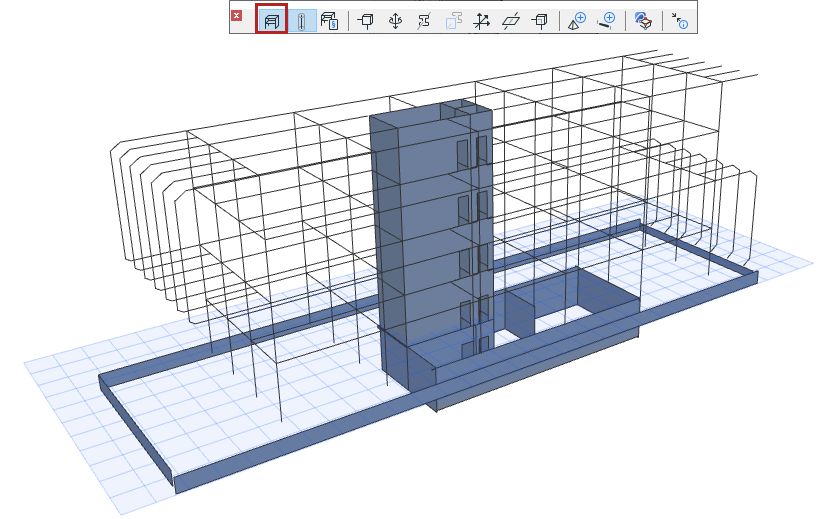

Χρησιμοποιήστε την εντολή εναλλαγής εμφάνισης Δομικό Αναλυτικό Μοντέλο
•από το μενού Άποψη
•από τη Γραμμή Εργαλείων Δομικό Αναλυτικό Μοντέλο
Ποια Μέρη του Μοντέλου Archicad Γίνονται Μέρος του Δομικού Αναλυτικού Μοντέλου;
1.Φέροντα στοιχεία
2.Περιέχουν έναν Πυρήνα
3.Δημιουργήθηκαν με ένα κατάλληλο εργαλείο του Archicad. Δείτε: Στοιχεία του Δομικού Αναλυτικού Μοντέλου.
–Δοκοί και Υποστυλώματα αντιπροσωπεύονται ως 1D Μέλη
–Πλάκες, Τοίχοι, και Μονοεδρικές Στέγες αντιπροσωπεύονται ως 2D Μέλη
4.Ενεργοποιημένα σε επίπεδο στοιχείου (τσεκάρετε το κουτάκι για το "Δομικό Μέλος" στις Ρυθμίσεις στοιχείου)
5.Υπάρχει στο μοντέλο όπως ορίζεται από την Κατάσταση Ανακαίνισης (εάν είναι “Προς Κατεδάφιση” ή “Νέο” και κρυμμένο στην τρέχουσα άποψη, δεν θα εμφανίζεται στο Δομικό Αναλυτικό Μοντέλο)
6.Οι συνδέσεις στοιχείων (όπως ορίζονται από την Ομάδα Αλληλοτομίας Ριζόχαρτου) αντικατοπτρίζονται στη γεωμετρία του Δομικού Αναλυτικού Μοντέλου
7.Η ορατότητα Ριζόχαρτου ΔΕΝ λαμβάνεται υπόψη. Ακόμη και στοιχεία σε ένα κρυμμένο ριζόχαρτο μπορούν να αποτελούν μέρος του Δομικού Αναλυτικού Μοντέλου.
Προκαθορισμένη Θέση 1D και 2D Μελών
Ένα Δομικό Αναλυτικό Μέλος δημιουργείται εξ ορισμού στο κέντρο βάρους του στοιχείου (για 1D Μέλη) ή κατά μήκος του κέντρου του επιπέδου του πυρήνα του στοιχείου (για 2D Μέλη).
Χειροκίνητες προσαρμογές στα αναλυτικά Μέλη
Μπορείτε να τροποποιήσετε τη γεωμετρία των παραγόμενων μελών με δύο τρόπους:
•Ρύθμιση Εκςκεντρότητα. Για παράδειγμα, μπορείτε να χρησιμοποιήσετε τον έλεγχο Εκκεντρότητας στις Προκαθορισμένες Ρυθμίσεις Πλάκας, ώστε το 2D Μέλος να δημιουργείται πάντα στο άνω επίπεδο της Πλάκας.
Δείτε: Εκκεντρότητα.
•Χειροκίνητη Επεξεργασία Δομικού Μέλους
Δείτε: Χειροκίνητη επεξεργασία αναλυτικών μελών.
Αυτόματες Προσαρμογές βάσει Κανόνων Δημιουργίας
Οι “Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου” εφαρμόζονται αυτόματα κάθε φορά που δημιουργείται.
Αυτοί οι κανόνες προσαρμόζουν τη γεωμετρία των 1D και 2D Μελών και ορισμένων ορισμών Βαθμών Ελευθερίας Άκρου/Ακμής. Σκοπός είναι η βελτιστοποίηση του Δομικού Αναλυτικού Μοντέλου ώστε να καταστεί σωστό και συμβατό με εξωτερικά προγράμματα ανάλυσης.
