Ρυθμίσεις Εργαλείων τύπου-Γραμμή
Ισχύει για Γραμμή, Τόξο, ΠολυΓΡΑΜΜΗ και Spline.
Ενιαίες Ρυθμίσεις για Γραμμικά Εργαλεία: Τσεκάρετε το κουτάκι για να εφαρμόσετε τις ρυθμίσεις που κάνατε σε αυτόν τον διάλογο, σε όλα τα εργαλεία σχεδίασης γραμμών: Γραμμή, Τόξο/Κύκλος, Spline, ΠολυΓΡΑΜΜΗ.
Προσφιλή, οποιουδήποτε από τα τέσσερα εργαλεία τύπου-Γραμμή (Γραμμή, Τόξο, ΠολυΓΡΑΜΜΗ, Spline) μπορούν να εφαρμοστούν σε οποιοδήποτε από τα άλλα, τύπου-Γραμμή, στοιχεία.
Γραμμή - Πάνελ Γενικές Ρυθμίσεις
•Επιλέξτε έναν Τύπο Γραμμής από την pop-up παλέτα επιλογής.
•Γράψτε έναν αριθμό Πένας (1-255) για τη Γραμμή/Τόξο/ΠολυΓΡΑΜΜΗ/Spline.
•Κάντε κλικ στο χρώμα για να εμφανιστεί η παλέτα επιλογής Χρώματος Πένας για τη Γραμμή/Τόξο/ΠολυΓΡΑΜΜΗ/Spline.
•Μόνο για πολυΓΡΑΜΜΕΣ: Διαλέξτε μία προτίμηση για τον τρόπο χειρισμού του διακεκομμένου μοτίβου.
•Τσεκάρετε το κουτάκι Περίγραμμα Χώρου για να μπορούν οι γραμμές να ορίζουν αυτόματα τα όρια των τοποθετούμενων Χώρων.
Απόληξη
Χρησιμοποιήστε για την Απόληξη ένα από τα εικονίδια, ώστε να έχετε μία Γραμμή χωρίς σημαδάκια, με σημαδάκια στην αρχή ή στο τέλος ή και στα δύο άκρα της.
(Δεν διατίθεται για Κύκλους και Ελλείψεις).
•Εισάγετε ένα ύψος για την Απόληξη.
•Γράψτε έναν αριθμό Χρώματος Πένας (1-255) για την Απόληξη.
•Κάντε κλικ για την παλέτα επιλογής χρώματος Πένας της Απόληξη σημαδιού.

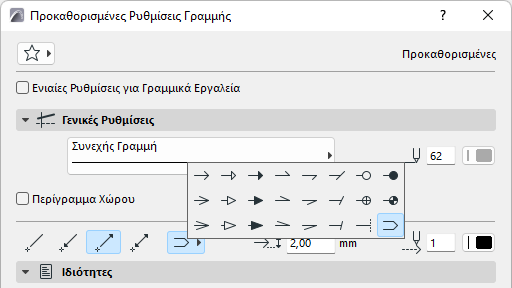

•Κάντε κλικ στο pop-up εικονίδιο Απόληξη για να επιλέξετε έναν τύπο σημαδιού.
Ο τελευταίος τύπος βέλους διπλασιάζει τη γραμμή. (Μόνο το εργαλείο γραμμής.) Ο δρομέας έλκεται από την αόρατη γραμμή του άξονα μεταξύ των δύο ορατών γραμμών.
Το πάνελ Ιδιότητες Γραμμής είναι ίδιο για τα εργαλεία Γραμμή, Τόξο/Κύκλος, ΠολυΓΡΑΜΜΗ και Spline.
