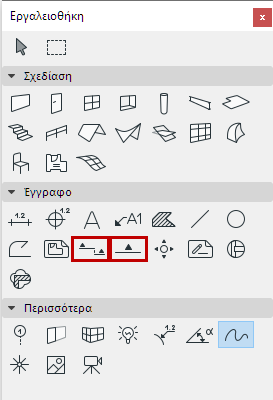

Οι ακόλουθες ρυθμίσεις λειτουργούν ουσιαστικά με τον ίδιο τρόπο στα εργαλεία Τομής και Όψης.
Πληροφορίες για τη Δημιουργία Τομών και Όψεων, δείτε:
Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.
ΙD Αναφοράς: Εξ ορισμού ανατίθεται ένα ID. Μπορείτε να το αλλάξετε γράφοντας μέσα στο πεδίο οποιαδήποτε άλλη τιμή.
Όνομα: Εμφανίζεται στην παλέτα Πλοηγός και στη γραμμή τίτλου του παραθύρου Τομής/Όψης.
Σημείωση: Αν τοποθετήσετε ένα Συνδεδεμένο ή ένα Ανεξάρτητο σημάδι που δεν παράγει ένα σ-άποψης, τα πεδία ID/Όνομα είναι γκρίζα.
Για να Τοποθετήσετε ένα Νέο Σημάδι Τομής/Όψης (Προκαθορισμένες Ρυθμίσεις)
Χρησιμοποιήστε τα επόμενα pop-ups για να καθορίσετε ό,τι θέλετε να δημιουργήσετε με το Εργαλείο Τομής/Όψης:
Εάν διαλέξετε Δημιουργία Νέου Σ-Άποψης:
Η Αναφορά Σημαδιού της μπορεί να περιέχει:
•το σ-άποψης, προσδιορίζοντάς το από τη θέση του στον Χάρτη Μελέτης Πλοηγού
ή
•το 1ο τοποθετημένο σχέδιο του σ-άποψης, προσδιορίζοντάς το από τη θέση του στην ιεραρχία του Βιβλίου Πινακίδων
Αν επιλέξετε Τοποθέτηση συνδεδεμένου σημαδιού:
Η Αναφορά Σημαδιού της μπορεί να περιέχει πληροφορίες για οτιδήποτε από τα ακόλουθα:
•ένα επιλεγμένο σ-άποψης
•ένα επιλεγμένο σχέδιο
•το 1ο τοποθετημένο σχέδιο του επιλεγμένου σ-άποψης
•το 1ο τοποθετημένο σχέδιο της επιλεγμένης άποψης
Αν επιλέξετε Τοποθέτηση μη συνδεδεμένου σημαδιού:
Η Αναφορά Σημαδιού δεν θα περιέχει οποιαδήποτε συνδεδεμένη πληροφορία. Μπορείτε να καθορίσετε ένα ειδικό κείμενο (παράμετροι 1η Σειρά Κειμένου/2η Σειρά Κειμένου) στο Πάνελ Σημάδι.
Αναφορά σε: Δείχνει τη διαδρομή (στην ιεραρχία του Πλοηγού) του επιλεγμένου στοιχείου αναφοράς.
Για να Επαναπροσδιορίσετε ένα Τοποθετημένο Σημάδι Τομής/Όψης (με επιλεγμένο Σημάδι):
Τα pop-up πεδία παρέχουν πληροφόρηση για την τρέχουσα κατάσταση του επιλεγμένου Σημαδιού (Σημάδι Πηγής, Συνδεδεμένο Σημάδι ή Μη Συνδεδεμένο Σημάδι).
Χρησιμοποιήστε τα pop-up για αλλαγή της κατάστασης.
Για επαναπροσδιορισμό της Αναφοράς Σημαδιού: Διαλέξτε μεταξύ των pop-up επιλογών ή κάντε κλικ στο κουμπί Αναζήτηση για να επιλέξετε το σ-άποψης/άποψη/σχέδιο, του οποίου η διαδρομή στον Πλοηγό θέλετε να εμφανιστεί στο Σημάδι. Οι διαθέσιμες επιλογές ποικίλουν ανάλογα με την κατάσταση του Σημαδιού (Σημάδι Πηγής, Συνδεδεμένο Σημάδι ή Μη Συνδεδεμένο Σημάδι).
Για ένα Μη Συνδεδεμένο Σημάδι, μπορείτε να καθορίσετε ένα ειδικό κείμενο (παράμετροι 1η Σειρά Κειμένου/2η Σειρά Κειμένου) στο Πάνελ Σημάδι.
Κατάσταση (μόνο για Σημάδι Πηγής)
Ενεργοποιήστε μία επιλογή για να ορίσετε την κατάσταση της σύνδεσης μεταξύ της Όψης και της Κάτοψης.
•Αυτόματη Ανακατασκευή: Αυτή η άποψη θα ανακατασκευάζεται αυτόματα κάθε φορά που ενεργοποιείται, εάν η Κάτοψη έχει αλλάξει.
•Χειροκίνητη Ανακατασκευή: Αυτή η άποψη δεν ανακατασκευάζεται αυτόματα. Η ανακατασκευή είναι δυνατή από το μοντέλο, μόνο με τη χρήση της εντολής Άποψη > Ανανέωση > Ανακατασκευή από Μοντέλο.
•ΣΧΕΔΙΟ: Τα στοιχεία διασπώνται σε 2D σχεδιαστικά στοιχεία τα οποία δεν έχουν καμία σύνδεση με την Κάτοψη και επομένως, δεν θα ανακατασκευάζονται αυτόματα από το μοντέλο. Εντούτοις, είναι δυνατή η ενημέρωση του Σχεδίου, ώστε να αντανακλά τις πρόσφατες αλλαγές του μοντέλου.
Εμφάνιση σε Ορόφους (μόνο για σημάδια Πηγής)
Διαλέξτε τους ορόφους στους οποίους θα εμφανίζεται το σημάδι και οι γραμμές.
•Εάν το Κατακόρυφο Εύρος είναι Άπειρο: διαλέξτε Όλους τους Ορόφους ή σε έναν συγκεκριμένο ειδικό όροφο (διαλέξτε όροφο που εμφανίζεται στην pop-up λίστα, ή διαλέξτε Αναζήτηση Ορόφου)
•Εάν το Κατακόρυφο Εύρος είναι Περιορισμένο, ενεργοποιούνται δύο πρόσθετες επιλογές.
Πλήρως εντός του Εύρους: Το σημάδι και η γραμμή θα εμφανίζονται σε όλους τους ορόφους που εμπίπτουν πλήρως στο κατακόρυφο εύρος που ορίζεται από τα πεδία τιμών ύψους.
Εν μέρει εντός του Εύρους: Το σημάδι και η γραμμή θα εμφανίζονται σε όλους τους ορόφους οι οποίοι εμπίπτουν, έστω και μερικώς, στο κατακόρυφο εύρος που ορίζεται από τα πεδία τιμών ύψους.
Οριζόντιο Εύρος (μόνο για σημάδια Πηγής)
Το οριζόντιο εύρος καθορίζει το βάθος του μοντέλου που θα περιλαμβάνεται στο παράθυρο Τομής/Όψης.
•Άπειρο: Όλα τα στοιχεία πίσω από τη Γραμμή θα εμφανίζονται στο παράθυρο Τομής/Όψης, εφόσον δεν καλύπτονται από άλλα στοιχεία.
•Περιορισμένο: Μόνο τα στοιχεία που βρίσκονται μεταξύ της Γραμμής και του ορίου (βάθος) θα εμφανίζονται στο παράθυρο Τομής/Όψης. Η γραμμή ορίου ορίζεται από το κλικ που κάνετε με τον κέρσορα Μάτι, μετά την ολοκλήρωση της σχεδίασης της γραμμής Τομής/Όψης.
Σημείωση: Η γραμμή ορίου είναι ένα στοιχείο Σημαδιού που αφορά την οθόνη και δεν εμφανίζεται στην Πινακίδα.
Δείτε: Εμφάνιση των Γραμμών Εύρους Σημαδιού.
•Μηδενικό Βάθος: Θα εμφανίζονται μόνον όσα στοιχεία κόβονται από τη Γραμμή Τομής. (Δεν διατίθεται για Όψεις.)

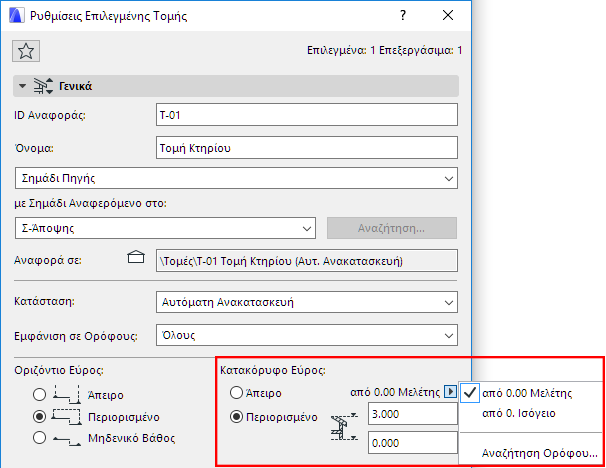

Κατακόρυφο Εύρος (μόνο για σημάδια Πηγής)
Καθορίστε το κατακόρυφο εύρος της Κάτοψης που θα συμπεριλαμβάνεται στο παράθυρο Τομής/Όψης.
•Άπειρο: Συμπεριλαμβάνεται ολόκληρο το ύψος της μελέτης.
•Περιορισμένο: Συμπεριλαμβάνεται ένα περιορισμένο κατακόρυφο εύρος. Εισάγετε τις τιμές στάθμης για το άνω και κάτω όριο του εύρους. Κάντε κλικ στο μαύρο βέλος για να επιλέξετε την αναφορά των τιμών Στάθμης: από το Μηδέν Μελέτης, ή από έναν συγκεκριμένο ειδικό όροφο.
Πάνελ Απεικόνιση Μοντέλου
Δείτε: Απεικόνιση Μοντέλου (Απόψεις Τύπου-Τομή).
Ρυθμίσεις Γραμμής Τομής (μόνο Τομή)
•Επιλέξτε έναν τύπο Γραμμής και ένα χρώμα/πάχος Πένας για τη Γραμμή Τομής και το ID.
Σημείωση: Η γραμμή Βάθους Τομής (όριο) (για μία Τομή Περιορισμένου Οριζόντιου εύρους) είναι ένα μόνο για την οθόνη στοιχείο Εύρους Σημαδιού, του οποίου ο τύπος γραμμής και το χρώμα ρυθμίζονται στο Επιλογές > Περιβάλλον Εργασίας > Επιλογές για Οθόνη.
•Επιλέξτε Συνεχής ή Τμηματική.
–Τμηματική: Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος στα δεξιά, για να καθορίσετε ποια τμήματα θα εμφανίζονται:
-Πρώτο Τμήμα
-εσωτερικά τμήματα στις διακοπές
-Τελευταίο Τμήμα

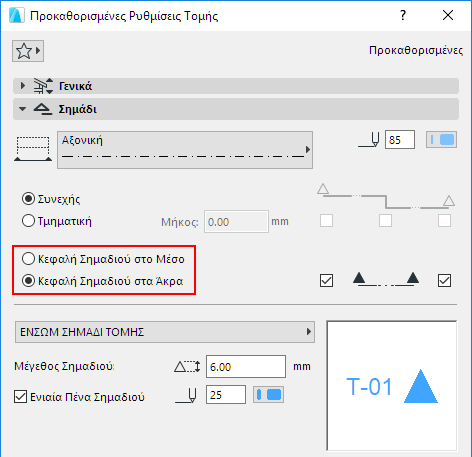

Κεφαλή Σημαδιού και Τύπος
Τοποθετήστε την Κεφαλή Σημαδιού στο Μέσο ή στα Άκρα του σημαδιού.
Ενεργοποιήστε ή απενεργοποιήστε τα Σημάδια σε ένα ή και στα δύο άκρα της Γραμμής Τομής/Όψης.
Επιλέξτε Τύπο Σημαδιού: Το 2D Σύμβολο του σημαδιού που διαλέξατε, εμφανίζεται στο παράθυρο προεπισκόπησης.
Καθορισμός μεγέθους και χρώματος πένας Σημαδιού.
Ενιαία Πένα Σημαδιού: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
Πάνελ Στυλ Κειμένου Σημαδιού
Δείτε: Στυλ Κειμένου.
Πάνελ Σύμβολο και Κείμενο Σημαδιού
Χρησιμοποιήσετε τις σελίδες ρυθμίσεων για να προσαρμόσετε την εμφάνιση και το περιεχόμενο του σημαδιού που διαλέξατε πιο πάνω, στο Πάνελ Σημάδι.
Για τη Γεωμετρία και το Στυλ Σημαδιού, οι επιλογές ποικίλλουν, ανάλογα με τα Σημάδια που φορτώθηκαν στη βιβλιοθήκη σας.
Πηγαίνετε στο παράθυρο προεπισκόπησης του Πάνελ Σημάδι για να δείτε την επίδραση των επιλογών στο Σημάδι.

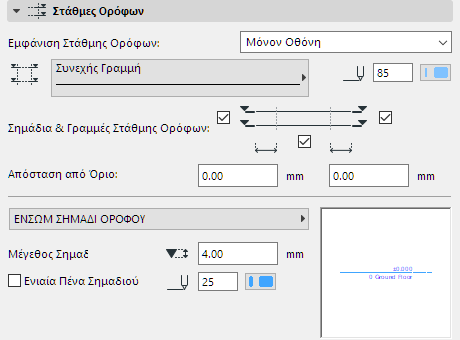

Καθορίστε την εμφάνιση των γραμμών Στάθμης Ορόφων και των Σημαδιών Χειρισμού Ορόφου σε αυτήν την άποψη.
Εμφάνιση Στάθμης Ορόφων
•Μόνον Οθόνη: Οι γραμμές ορόφων θα εμφανίζονται μόνο στην οθόνη και δεν θα εμφανίζονται στις εξαγωγές.
•Εμφάνιση και Εξαγωγή.
•Καμία
Για περισσότερες πληροφορίες, δείτε: Γραμμές Στάθμης Ορόφων.
Διαλέξτε έναν τύπο γραμμής και ένα χρώμα πένας για τις γραμμές στάθμης ορόφων.

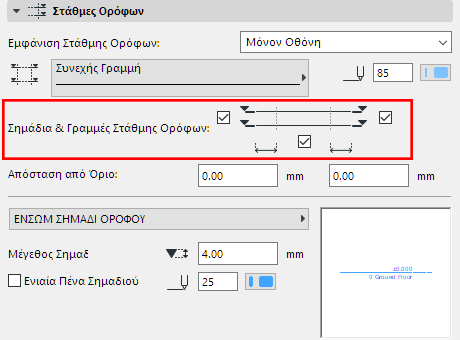

Εμφάνιση Σημαδιών & Γραμμών Στάθμης Ορόφων
•Εμφάνιση του αριστερού και/ή του δεξιού Σημαδιού Ορόφου
•Εμφάνιση ή κρύψιμο της γραμμής Στάθμης Ορόφου
Σημείωση: Όταν οι τιμές Απόκλισης των Σημαδιών Χειρισμού Ορόφου είναι και οι δύο μηδέν, δεν μπορείτε να αφαιρέσετε το τσεκάρισμα από αυτό το κουτάκι.
Χρησιμοποιήστε την εντολή Σχεδίαση > Επεξεργασία Στάθμης Ορόφων για να προσαρμόσετε τις στάθμες ορόφων σε αυτό το παράθυρο Τομής/Όψης.
Απόσταση από Όριο: Εισάγετε μία τιμή για την απόκλιση της γραμμής Στάθμης Ορόφου πέρα από τα όρια της Τομής/Όψης.
Επιλέξτε Τύπο Σημαδιού: Το 2D Σύμβολο του σημαδιού που διαλέξατε, εμφανίζεται στο παράθυρο προεπισκόπησης.
Καθορισμός μεγέθους και χρώματος πένας Σημαδιού.
Ενιαία Πένα Σημαδιού: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
Πάνελ Στυλ Κειμένου Στάθμης Ορόφων
Δείτε: Στυλ Κειμένου.
Πάνελ Σύμβολο και Κείμενο Στάθμης Ορόφων
Χρησιμοποιήστε αυτούς τους ελέγχους για να ρυθμίσετε την εμφάνιση του Σημαδιού Στάθμης Ορόφου (επιλεγμένου στο Πάνελ Στάθμες Ορόφων).
Καθορίστε την εμφάνιση των στοιχείων Καννάβου στην Τομή/Όψη.
Εμφάνιση Στοιχείων Καννάβου: Τσεκάρετέ το για να βλέπετε τα Στοιχεία Καννάβου.
Για να περιορίσετε τα εμφανιζόμενα στοιχεία Καννάβου:
•Εμφάνιση Στοιχείων Καννάβου ανά Όροφο: Κάντε κλικ στο Επιλεγμένοι για να περιορίσετε τα στοιχεία Καννάβου που θα εμφανίζονται, ανάλογα με τον Όροφο: κάντε κλικ στο Επιλογή Ορόφων για να διαλέξετε τους ορόφους, των οποίων θέλετε να εμφανίζονται τα στοιχεία Καννάβου. (Εάν ένα στοιχείο Καννάβου είναι ορατό στους επιλεγμένους ορόφους, τότε θα είναι ορατό και σε αυτήν την Τομή/Όψη.)
•Εμφάνιση Στοιχείων Καννάβου ανά Όνομα: Κάντε κλικ στο Επιλεγμένα για να περιορίσετε τα στοιχεία Καννάβου που θα εμφανίζονται, ανάλογα με το Όνομα: κάντε κλικ στο Επιλεγμένα για να επιλέξετε μεμονωμένα στοιχεία.
Σημείωση: Αυτά τα δύο κριτήρια φιλτραρίσματος συνδέονται ως μία δήλωση “ΚΑΙ”: Εάν ρυθμίσετε τα δύο φίλτρα ανά Όροφο και ανά Όνομα, τότε η Τομή/Όψη θα εμφανίζει μόνο εκείνα τα στοιχεία Καννάβου που πληρούν και τα δύο κριτήρια, Ορόφου ΚΑΙ Ονόματος.
Γραμμές Διάστασης: Τοποθετήστε μία διάσταση μεταξύ των γραμμών πλέγματος. Εισάγετε την κατακόρυφη θέση αυτής της αλυσίδας διαστάσεων και ορίστε τη στάθμη αναφοράς.
Συνολική Διάσταση: Τοποθετήστε μία γραμμή διάστασης μεταξύ των δύο γραμμών πλέγματος, στο αριστερό άκρο και στο δεξί άκρο, αυτής της Τομής/Όψης. Εισάγετε την κατακόρυφη θέση αυτής της αλυσίδας διαστάσεων και ορίστε τη στάθμη αναφοράς.
Αυτές οι γραμμές διάστασης θα χρησιμοποιούν τις προκαθορισμένες ρυθμίσεις διάστασης. Όταν εισάγετε μία νέα Γρ. Πλέγματος στην Κάτοψη και εμφανίζεται στην Τομή/Όψη, τότε θα συμπεριλαμβάνεται στην αλυσίδα διαστάσεων.
Αυτο-Απόκλιση Σημαδιών Καννάβου, αν επικαλύπτονται: Αυτόματη μετατόπιση των σημαδιών Καννάβου προς το πλάι, έτσι ώστε να μην επικαλύπτονται, εάν τα σημάδια θα επικαλύπτονταν ούτως ή άλλως.
Εμφάνιση μη κάθετων Στοιχείων Καννάβου: Εξ ορισμού, η Τομή/Όψη θα εμφανίζει μόνο στοιχεία Καννάβου τα οποία είναι κάθετα στη γραμμή Τομής/Όψης και βρίσκονται εντός του βάθους Τομής/Όψης. (Εξ ορισμού, κανένα στοιχείο Καννάβου το οποίο είναι καμπύλο στην Κάτοψη δεν θα εμφανίζεται στην Τομή/Όψη.)
Τσεκάρετέ το για εμφάνιση των στοιχείων Καννάβου τα οποία δεν είναι κάθετα στη γραμμή Τομής/Όψης, αλλά τέμνουν την Τομή/Όψη στην Κάτοψη. Αυτές οι γραμμές Πλέγματος θα εμφανίζονται στο σημείο τομής με τη γραμμή Τομής/Όψης.
