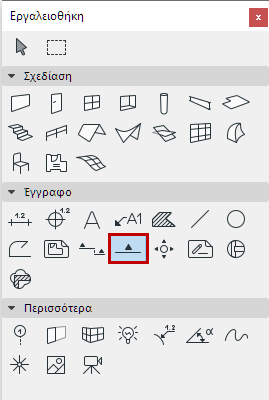

Το Archicad έχει ένα ανεξάρτητο εργαλείο για τη δημιουργία σ-άποψης Όψης και συνδεδεμένων ή μη συνδεδεμένων σημαδιών Όψης.
Σε αντίθεση με τις Τομές:
•Οι Όψεις δεν “κόβουν σε φέτες” τη δομή, αλλά δημιουργούν μία άποψη διατομής της δομής από ένα απομακρυσμένο σημείο.
•Δεν υπάρχει η επιλογή “μηδενικού βάθους” για το οριζόντιο εύρος της Όψης.
•Τα σημάδια Όψης διαφέρουν συμβατικά από αυτά της Τομής. Συνεπώς, οι επιλογές Σημαδιού στις Ρυθμίσεις Όψης διαφέρουν από τις αντίστοιχες στις Ρυθμίσεις Τομής.
•Η Γραμμή Όψης είναι ένα Σημάδι μόνο για την οθόνη και δεν εμφανίζεται στην Πινακίδα.
Δείτε: Εμφάνιση των Γραμμών Εύρους Σημαδιού.
Από κάθε άλλη άποψη, το Εργαλείο Όψη λειτουργεί με τον ίδιο τρόπο, όπως και το Εργαλείο Τομή.
•Για να δημιουργήσετε ένα σ-άποψης Όψης, πρέπει να τοποθετήσετε στην Κάτοψη ένα σημάδι Όψης, τύπου-πηγής.
•Το σ-άποψης Όψης που προκύπτει, έχει μία Κατάσταση (Μοντέλο ή ΣΧΕΔΙΟ) που καθορίζει τη διαδικασία ενημέρωσής της.
•Το πάνελ Εμφάνιση Μοντέλου στις Ρυθμίσεις Όψης καθορίζει την εμφάνιση του σ-άποψης Όψης, ενώ τα πάνελ Σημάδι και Κεφαλή Σημαδιού καθορίζουν το περιεχόμενο και την εμφάνιση του σημαδιού Όψης.
•Ένα συνδεδεμένο σημάδι Όψης που περιέχει μόνο πληροφορίες αναφοράς (χωρίς τη δημιουργία ενός σ-άποψης), μπορεί να τοποθετηθεί σε Παράθυρο Κάτοψης, Τομής, Όψης, Εσωτερικής Όψης, 3D Εγγράφου, Λεπτομέρειας ή Φύλλου Εργασίας.
•Μπορούν επίσης να τοποθετηθούν μη συνδεδεμένα σημάδια Όψης.
Για περισσότερες πληροφορίες, δείτε τα εξής θέματα:
Δημιουργία ενός Σ-Άποψης Τομής
Οριζόντιo/Κατακόρυφο Εύρος του Σ-Άποψης Τομής
Ανάθεση Κατάστασης Ανακατασκευής Τομής
Απεικόνιση Μοντέλου (Απόψεις Τύπου-Τομή)
Καθορισμός Αναφοράς Σημαδιού για Σημάδι Πηγής
Τοποθέτηση ενός Συνδεδεμένου Σημαδιού Τομής
Τοποθέτηση μη συνδεδεμένου σημαδιού
Δημιουργία ενός Σ-Άποψης Ανεξάρτητης Τομής
Εμφάνιση Σημαδιών Τομής στην Κάτοψη
Επεξεργασία Γραμμών Τομής/Όψης/ΕΟψης στην Κάτοψη
Μετακίνηση ενός Σημαδιού Όψης
Αυτή η δυνατότητα διατίθεται μόνο για σημάδια Όψης και Εσωτερικής Όψης.
Επιλέξτε τη γραμμή Όψης. Το σημάδι θα επιλεγεί και θα εμφανίζει έναν κόμβο.
Κάντε κλικ στην κορυφή, επιλέξτε από τη ΜικροΠαλέτα την εντολή Μετατόπιση Σημαδιού Όψης και στη συνέχεια μετατοπίστε το σημάδι στην επιθυμητή θέση.
Το σημάδι θα διατηρεί τη θέση του, ακόμα και όταν η όψη μετακινείται ή στρέφεται σε μία νέα θέση.
