Ha a Publikálási készlet tulajdonságai párbeszédpanelen a Mentés lehetőséget választja:

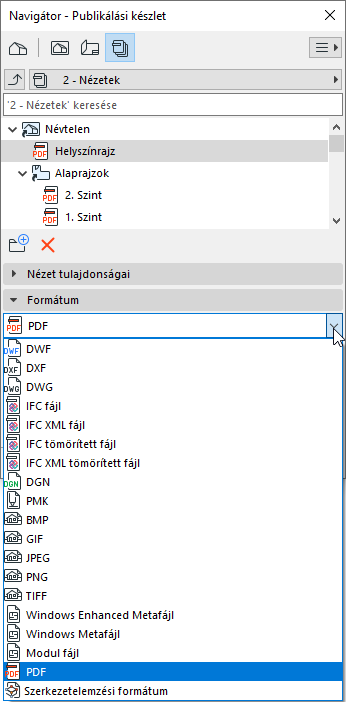

A Formátum oldalon választható ki a képformátum az elem mentéséhez, akár egyesével, akár a mappára vonatkozóan.
•A rendelkezésre álló formátumokat a publikálandó nézet határozza meg (pl. 3D modell vagy 2D lista stb.)
•Formátumtól függően: válasszon egy fordítót, és/vagy kattintson a Beállítások lehetőségre a további beállításokért
PDF Formátum
Két beállítási oldal elérhető: Dokumentumbeállítások és Oldalbeállítások.
Lásd PDF-fájlok létrehozása a Publikálóval.
PMK formátum
A PMK formátum eredeti rajzformátum, amely más formátumoknál aránylag kevesebb helyet foglal el a merevlemezen. A nézetek PMK formátumban való mentése olyankor lehet hasznos, ha a terv több fájlra van felosztva (pl. modell .pln és dokumentáció .pln).
Lásd Tervlapkészítés: Nagyobb tervek.
A publikált eredmény tartalmának beállításához használja a DXF-DWG fordítót.
Lásd DXF/DWG átalakítás beállításai.
DXF formátum: összefűzés egy DXF fájlba
Ha a mappa minden eleme , és a teljes mappa DWG formátumra van állítva, egy további jelölőnégyzet jelenik meg: Összefűzés egy DWG fájlba. Ennek az opciónak a használatakor:
•A létrejövő DWG fájl annyi papírteret tartalmaz, ahány tervlap a publikáló készlet elemei között szerepelt. Így a teljes Tervlapkönyv egyetlen DWG fájlba menthető.
DWF formátum; Kép vágása a jelenlegi nézetre
DWF publikálási formátum esetén: jelölje be a Vágás a jelenlegi nézetre lehetőséget, ha a képet az alaprajz aktuális nagyításának megfelelően kívánja levágni.
Amikor exportál egy nézetet AutoCAD-es használatra, biztosíthatja, hogy csak a nézet kiválasztott része kerüljön exportálásra: Először, Publikálja a nézetet DWF formátumban egy külön mappába, használva a Vágás a jelenlegi nézetre funkciót. Nyissa meg a DWF fájlokat Archicadben és mentse el őket DWG fájlokként. Csak a levágott nézet lesz látható a DWG fájlban.

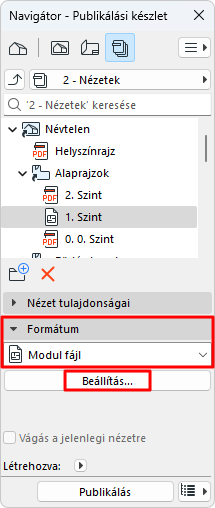

Modul (.mod)
Az alaprajzból mentett nézetek esetén elérhető.
Kattintson a Beállítások lehetőségre, és adja meg, mely szintek és elemek kerüljenek a modulba. (Lásd Modul mentési beállításai.)
Bármely IFC formátum esetén használja az előugró panelt, amelyen kiválasztható a publikált eredmény tartalmát meghatározó IFC exportáló fordító.
Lásd IFC fordítók: Áttekintés.
Kattintson a Fordítók gombra a fordítók tartalmával kapcsolatos információkért.
Szerkezetelemzési formátum (SAF)
Akkor válassza ezt a formátumot, ha az Archicadből szerkezetelemzési modellnézeteket szeretne exportálni olyan külső alkalmazásokba, amelyek végeselem eljárást használnak (FEM).
Lásd Szerkezetelemzési modell.
