A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.
Lásd még: Címkék.
Kattintson duplán a Címke eszközre az Eszköztárban.

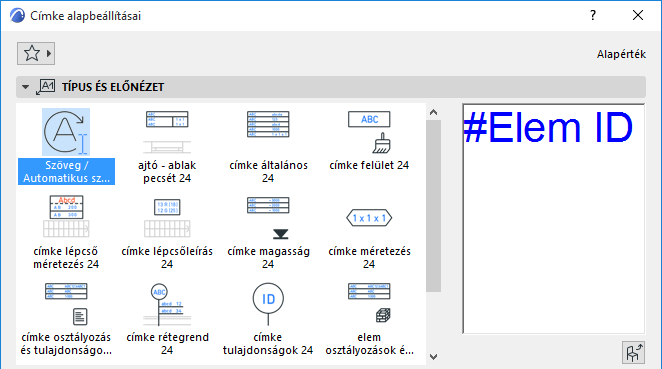

A Típus és előnézet panel meghatározza az elemek címkézési lehetőségeit és megjeleníti az előnézeti képet.
Más címke betöltése: kattintson a jobb alsó sarokban lévő ikonra, és keresse meg a címke típusú tárgyat.
(Szöveg/Automatikus szöveg címke esetén nem aktív.)
Határozza meg a címke méreteit.

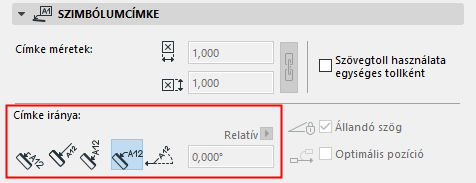

Adja meg a címke irányát. Az elérhető beállítások az adott Szimbólumcímke függvényében változnak.
Lásd még Címke iránya, lentebb.
Szöveg toll használata egységes tollként: Jelölje be ezt a négyzetet, ha a Jelölő szimbólum minden részén a (Szövegstílus panelen beállított) Szöveg toll színt kívánja használni, a jelölőhöz máshol beállított egyedi színektől függetlenül.
Címke egyéni beállítások panel
A címke tartalmának és geometriájának beállításához használja az Egyéni beállítások lehetőséget.
A Szimbólum címkékkel kapcsolatos vezérlőkre vonatkozó tippeket lásd itt: Szimbólum címkék egyedi beállításai.
Szöveg/Automatikus szöveg címke esetén elérhető.
Lásd mégAutomatikus szöveges címkék ésKeret formája és mérete (Szöveg / Automatikus szöveg címke).
Megjegyzés: A Szöveg eszközhöz tartozó kedvencek a szöveg típusú elemekre alkalmazhatók a Méretezések és Címkék, a Jelkulcsok és a Kitöltőszöveg lehetőségnél.

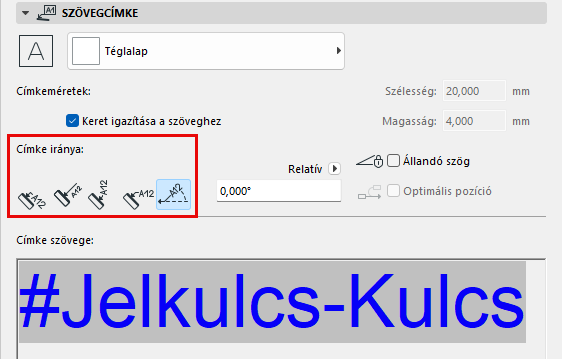

•Párhuzamos módban a címke az elemmel párhuzamosan jelenik meg.
•Merőleges módban a címke az elemre merőlegesen jelenik meg.
•Függőleges módban a címke függőlegesen helyezkedik el. A szöveg alulról felfelé olvasható.
•A Vízszintes mód a címkéket mindig vízszintesen helyezi el.
•Az Egyéni módszer az Automatikus címkéket abban a szögben helyezi el, amelyet Ön a szerkesztő mezőben meghatároz.
Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.
–Tájoláshoz képest relatív (a szög mérése az Elforgatott nézethez képest történik)
–Koordináta-rendszerhez képest abszolút (a szög mérése a terv koordináták (0,0) pontjából történik)
További részleteket lásd Tájolás megadása.
Állandó szög (egyedi szöget tartalmazó szövegcímke esetén)
Jelölje be a szög rögzítéséhez, figyelmen kívül hagyva az elem további forgatását.
Elhelyezés optimalizálása: Áthelyezi a címke nyílfejét, ha az rossz helyzetbe kerül a címke mozgatása vagy a nézet elforgatása után.
Nem optimalizált címke a forgatás után:
Optimalizált címke a forgatás után:

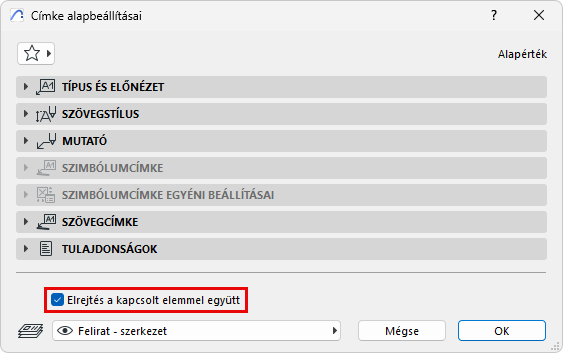

Elrejtés a kapcsolt elemmel együtt
Alapértelmezés szerint a címke nem látható, ha rejtett elemhez kapcsolódik (pl. rejtett fólián). Ha mégis meg szeretné jeleníteni a címkét, törölje a négyzet jelölését.
