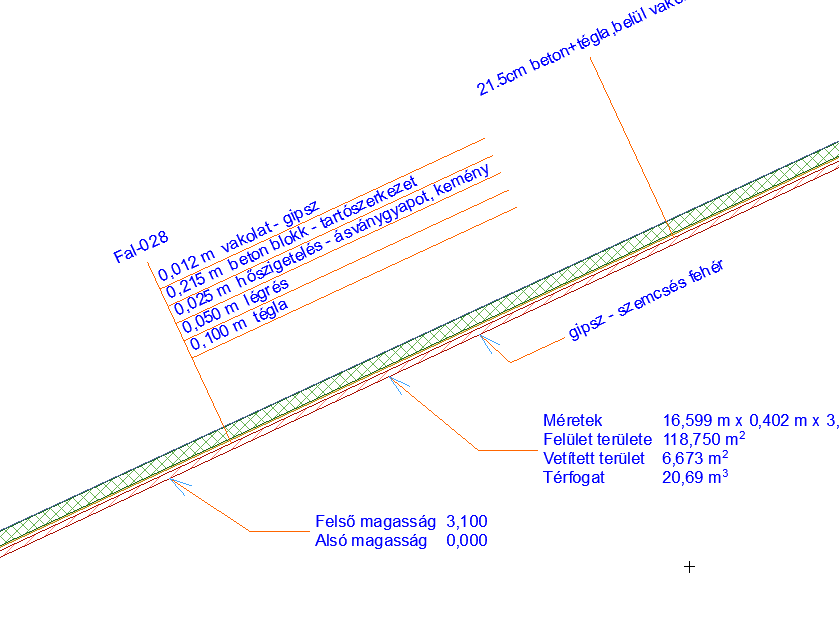

Egy elemnek tetszőleges számú címkéje lehet. A címke még olyan elemre is lehelyezhető, amely egy kapcsolt modul része, vagy amelyet egy másik felhasználó lefoglalt.
Az Archicad csomag része egy előre beállított címkekészlet, amelynek tartalma nagy mértékben testre szabható.
Saját címkék is készíthetők 2D-s rajzelemek (többek között automatikus szöveg) mentésével.
Lásd 2D elemek mentése Címkeként.
Címkék geometriai módjai: asszociatív és független
A Címke eszközzel kétféleképpen helyezhető el a címke:
•A független címkék nem kapcsolódnak az elemekhez. A független címkék általában olyan információk megjelenítéséhez használatosak, amelyek nem a modellből származnak (pl. „hófogók elhelyezése ide”).
Független címke
•Asszociatív címkék elhelyezéséhez kattintson egy elemre. A címke azt követően is az elemhez kapcsolódik, hogy ez utóbbit áthelyezzük vagy módosítjuk. Szükség esetén a címkén lévő paraméterek automatikusan frissülnek.
Asszociatív címke
Megjegyzések:
–Amennyiben töröl egy elemet, az elem kapcsolódó címkéi szintén törlésre kerülnek.
–Alapértelmezés szerint a címke nem látható, ha rejtett elemhez kapcsolódik (pl. az elem rejtett fólián van). Ha mégis meg kívánja jeleníteni a címkét, törölje az „Elrejtés a kapcsolt elemmel együtt” négyzet jelölését a Címke eszköz beállításainál.
–A többszintes elemeknél minden szinten külön-külön kell elhelyezni a címkéket.
–A kapcsolt helyiségcímkék a helyiség létrehozásával együtt helyezhetők el: lásd Helyiségcímke automatikus elhelyezése.
Címkék elhelyezési módjai: Egyszerű és Részletes
•Az Egyszerű eljárás során a címke egyetlen kattintással elhelyezhető a nyíl és a mutatóvonal típusa/kezdőszög (ha be van kapcsolva) segítségével, az Infótáblán és a Címkebeállítások pontban megadottak szerint.
Egyszerű elhelyezés
•A Részletes eljárás során három kattintás szükséges (vagy kettő, ha a mutatóvonal kezdőszöge zárolva van), és ekkor a mutatóvonal elhelyezése irányítottabb folyamat.
Részletes elhelyezés
A Mutatóvonal beállítások részletes leírását lásd: Mutatóvonal.
Lásd még: Szövegdoboz szerkesztése.
Alakítsa át a kapcsolt címkét független címkévé
Szimbólum címkék Eleminformációkkal
Szimbólum címkék egyedi beállításai
