Narzędzie Siatka umożliwia wstawienie osi konstrukcyjnych pojedynczo lub w systemie siatki.
Osie konstrukcyjne stanowią część modelu i pełnią rolę edytowalnego szkieletu podczas wstawiania wielu elementów lub określania ich położenia w obrębie modelu.
Narzędzie Siatka umożliwia użytkownikowi utworzenie własnej, miejscowej siatki przestrzennej. (Natomiast Siatka modularna i Siatka przyklejania (ustawione w menu Widok > Opcje siatki > Siatki i tło) to kompletna, równo rozłożona sieć pokrywająca całe okno 2D i używana jako pomoc przy wprowadzaniu i edycji danych).
Siatka utworzona przy użyciu tego narzędzia jest interaktywna, dlatego też możesz edytować jej elementy nawet po ich wstawieniu. Osie konstrukcyjne można edytować przy pomocy okna Ustawień osi konstrukcyjnych.
Zobacz Ustawienia narzędzia Siatka.
Osie konstrukcyjne można wstawić zarówno na Rzucie, jak i w oknie 3D, a także wyświetlić w oknach Przekrojów, Elewacji, Rozwinięcia Ścian oraz Dokumentów 3D.
Oś konstrukcyjna jest umieszczany w położeniu pionowym w obrębie modelu. Podobnie jak inne elementy modelu, Osie konstrukcyjne są zachowywane równocześnie z widokami.

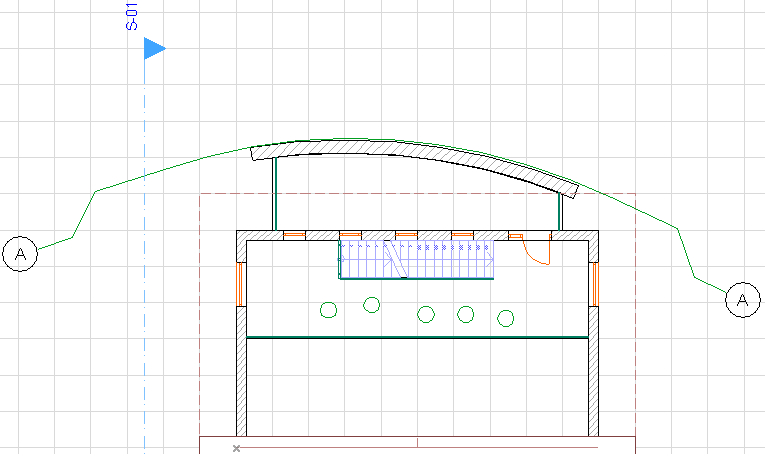

Oś Konstrukcyjna na Rzucie

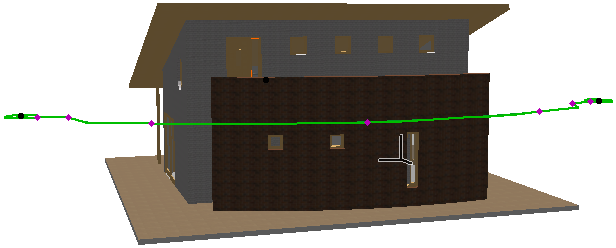

Oś Konstrukcyjna w oknie 3D
Aby wstawić cały schemat poziomych i pionowych linii siatki w ramach jednej czynności, użyj polecenia Projekt > Siatka osi konstrukcyjnych. Następne okno dialogowe Ustawień Siatki osi konstrukcyjnych umożliwia skonfigurowanie systemu osi konstrukcyjnych i wstawienie wymiarów, belek, słupów lub dodatkowych elementów bibliotecznych w miejscach przecięcia linii siatki.
Zobacz Ustawienia Systemu siatek.

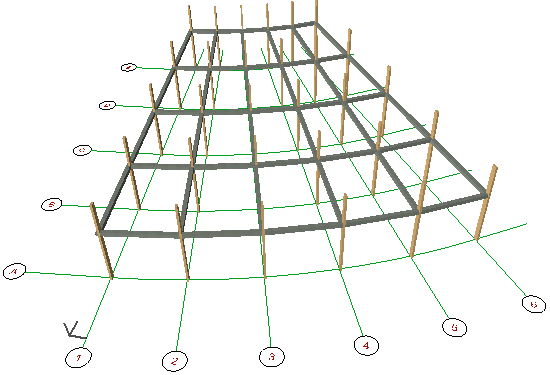

Na tej ilustracji jest widoczna Siatka osi w 3D z belkami i słupami umieszczonymi w miejscach przecięcia:
Tworzenie prostej osi konstrukcyjnej
Tworzenie łukowej osi konstrukcyjnej
