Na Planta, Secção e Vista 3D, está disponível uma vasta gama de possibilidades de edição para a Membrana. Seleccione a sua Membrana e experimente os comandos da palete de contexto: torça, vire e rode a sua Membrana para a forma e posição de que precisa.
Na janela 3D, os perfis editáveis, eixos e vectores de extrusão são apresentados a cores diferentes, pelo que é fácil encontrá-los.
Nota: pode alterar esta cor utilizando a definição "Linhas de Referência em 3D" em Opções > Ambiente de Trabalho > Selecção e Informação do Elemento.
Veja as imagens para cada tipo de Membrana quando seleccionar em 3D:
•Uma Membrana Extrudida tem um perfil e um vector de extrusão; ambos editáveis.

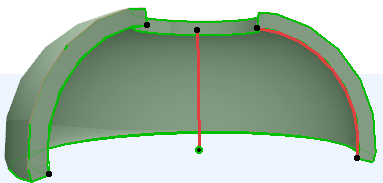

•Uma Membrana Revolvida tem u perfil e um eixo.

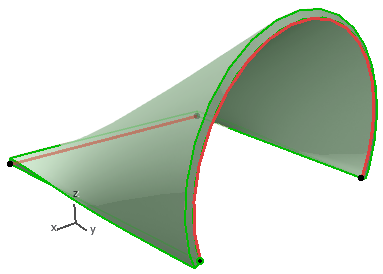

•Uma Membrana Regulada tem dois perfis, m quaisquer dois planos, ligados pelo corpo da Membrana. Os perfis podem ser editados e rodados. Também pode rodar cada um ou ambos os planos do perfil.
À medida que edita a Membrana, quaisquer corpos de corte que possa conter permanecem no seu lugar no sistema de coordenadas global. Isto significa que, depois de concluída a edição, os vãos podem estar localizados num ponto diferente da Membrana.
Ver Editar Buraco na Membrana.
Opções para Editar Membranas Extrudidas
