墙工具设置

关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。

一般信息，参见墙。

更多关于“墙工具设置”的“结构分析参数”面板的信息：

参见2D构件（板，墙，屋顶）

墙几何形状和定位面板



在默认情况下：

  • 墙顶部被链接到向上一层
  • 始位楼层是当前楼层。

链接到墙底部的楼层被称为始位楼层，但是您可以在任何一个方向的底部偏移。

在该面板中使用控制项来修改这些值的任何一个，并且定义墙元素的几何图形和复杂性。

墙顶部：使用该选项来 相对于其始位楼层(始位+1, 始位+2，等)顶部链接墙 , 或使它称为一个固定高度的墙 (选择“不链接”)。

如果您稍后修改项目中楼层的位置和高度，任何被链接的墙的高度将随之自动调整。

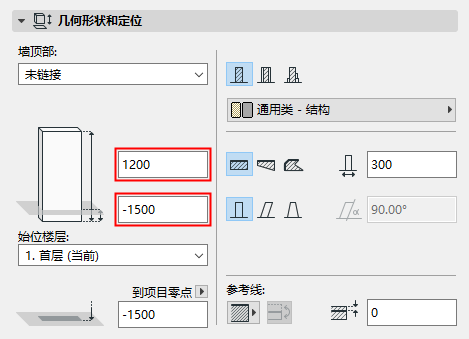

  • 作为一种选择，对从其顶部链接的楼层到墙顶部定义一个 偏移量 (墙高度也因此修改)。该偏移值可以是正数、负数或0。

    如果墙没有顶部链接，那么偏移区域不可用。



 墙高度：输入墙的总高度值。(对于顶部链接的墙，该区域是不可编辑的。)

  • 如果有的话，墙的高度值受顶部和底部偏移量的影响。

始位楼层

参见始位楼层。

底部标高 [到参考层]

计算墙的参考线的当前标高，从参考层开始测量 (默认情况下，该参考线是项目零点)。

如果需要，点击弹出箭头以变更参考层。

注意:

  • 参考层在选项>项目个性设置>层高和项目正北方向中定义。
  • 此为计算值而非链接高度。若更改参考层，墙底部的位置不会变动即墙体的放置高度不会变化。

墙结构

点击这些图标中的一个将墙定义为基础的， 复合的，或 复杂截面，然后选择一个影响其结构属性的属性：

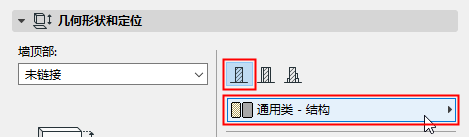

  • 对于一个基础墙：使用弹出式对话框来选择其建筑材料。

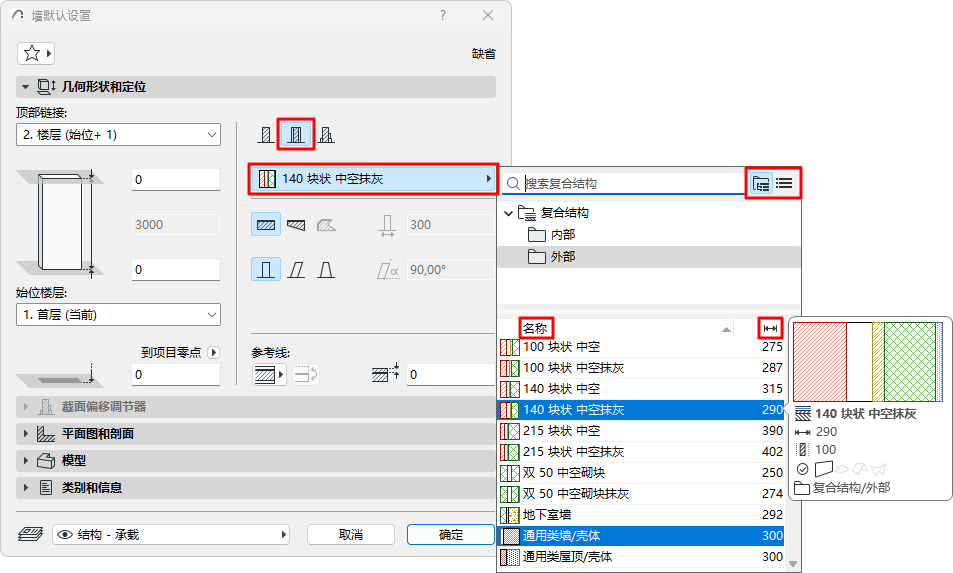

  • 对于一个复合墙：使用弹出是对话框来选择其复合结构。

    注： 这个弹出窗口列出了“结合使用”设置中包括墙元素的复合结构：参见“使用”--定义复合材料的可用性
  • 对于一个 复杂 截面 墙：使用弹出式对话框选择其截面。

    注： 该弹出式对话框只显示这些与包含墙的控制项一起使用的截面。截面在 选项 > 元素属性 > 截面管理器 中定义。

几何方法

点击三个图标中的一个来绘制直的、梯形或多边形墙。

  • 这些选项在复杂截面中不可用。
  • 多边形选项在复合墙中不可用。


墙厚度

输入墙的厚度值。

  • 如果您创建一个梯形墙，两个厚度区域是激活的：输入各墙端的厚度值。

  • 复合墙的厚度如同选项>元素属性>复合结构中的设置，是各复合层的合计值。如果您创建一个复合墙，厚度区域在这里是不可编辑的。
  • 厚度不适用于多边形墙；该字段无法编辑。
  • 倾斜墙的厚度是垂直于其倾斜矢量的厚度：

  • 双倾斜墙的厚度等于该墙基的宽度。

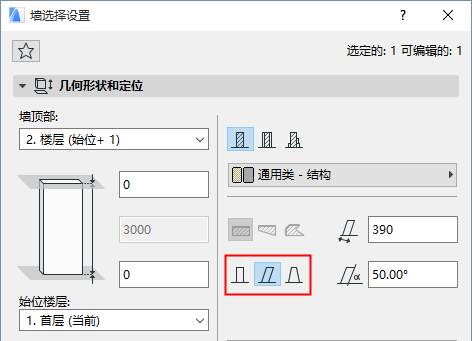

墙复杂性

墙复杂性图标可选择墙的几何形状：直的，倾斜的，或双倾斜。（墙复杂性控制项不可应用于梯形墙及多边形墙，且对其无效）。

折线墙角可以更改

这个复选框仅在所选几何方法为多边形墙时才看得见。当这样的一面墙与其它普通墙连接时，它控制墙轮廓的显示。

更多信息，参见创建多边形墙。

参考线的位置

点击选项来定义墙的参考线。

更多信息，参见墙 参考线。

墙平面图和剖面面板

参见在平面图及剖面图中显示元素

墙端面线：此弹出框提供四种方式以在平面图上显示独立的墙，该选项可显示或隐藏墙一端或两端的线（端面线是垂直于墙纵向轴的轮廓线）。

墙模型面板

该面板影响了墙的3D显示。

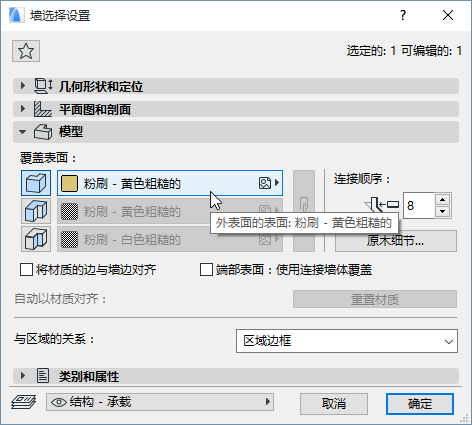

覆盖表面：如果您希望覆盖分配给该元素的表面（在其建筑材料中），点击任何或所有三个弹出式对话框的开关按钮。您可以覆盖墙的表面（外表面和内表面），和/或墙边缘的表面。



见使用表面材质涂色器覆盖表面材质。

对于多边形墙分配表面的信息，见 创建多边形墙。

  • 对于复合墙，“外”表面在复合墙设置的复合层中首先被列出。
  • 对于截面墙，有两个表面覆盖的可能性：挤压边缘和端部表面。
    注： 您也可以对截面元素的任何边缘应用自定义表面。

    参见对截面边缘使用自定义表面材质或直线。

点击链 图标对所有正表面和边缘分配最后选择的表面。取消选择链图标将恢复您对每个墙表面/边缘初始设置的表面。

将材质的边与墙边对齐：勾选该复选框将材质原点放置在墙底部的角上。这是有用的，例如，在独立式墙上以避免边缘上的破碎的纹理。

参见对齐3D纹理 。

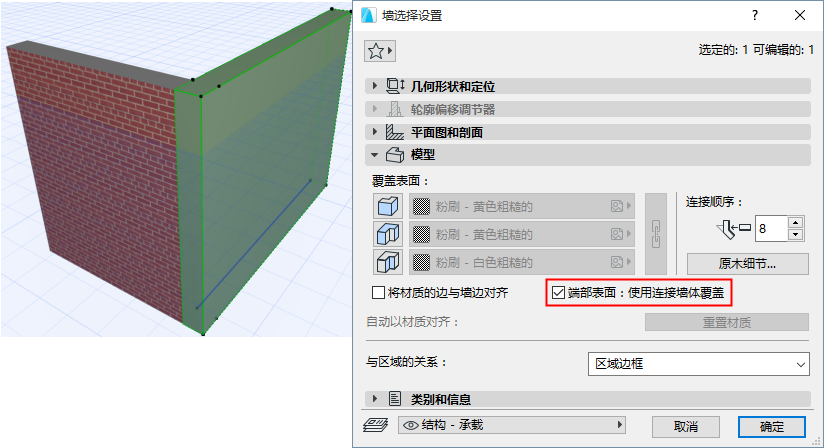

端部表面：使用临近的墙覆盖：如果您想让选定的墙的端面作为邻近的墙的表面，勾选该复选框。

注： 表面纹理对齐的任意调整将正确的反映在两堵墙上。



自定义材质对齐：如果此消息被激活，则表示当前所选的墙（已在项目中放置）已分配了一个自定义的3D纹理。

  • 在此情况下，重置材质按钮将被激活。点击可恢复所选墙的原材质。
    注： “自定义材质对齐 ”文本的作用是反映被选定的墙的情况。如果它变成暗灰色，说明该墙目前没有使用自定义3D材质。

    更多信息，参见对齐3D纹理。

连接顺序

连接点顺序是有关的，当

  • 有相同优先级的建筑材料的两个墙相遇
  • 3个或更多的墙在一个连接点上相遇

较高连接点顺序数目优先于较低的连接点顺序数目。

当3个或更多的墙在一个连接点上相遇时，两个墙首先连接，每个墙确定的有关的连接点顺序。

原木细节对话框

原木细节按钮打开一个对话框，该对话框用于定义以原木材料构建的墙的显示：

  • 使用原木墙：勾选该复选框来使用原木墙。
    注： Archicad计算墙的原木数目及原木高度。
  • 从半原木开始：勾选以以半原木作为墙端头起始。
  • 原木形状:
  • 正方形木材
  • 外表面圆形
  • 内表面圆形：使用内表面拱形的木材。外墙表面将保持平面。
  • 双侧面圆形。
  • 木材半径：选择一个选项用于测量木材半径：或者从木材中心点，或者从对面木材的中间点。
  • 水平边的表面:
  • 按墙设置：单击此单选按钮应用墙体设置中建筑材料的表面。
  • 覆盖外部/内部表面材质

与区域的关系

查看一下章节：

计算区域面积和区域体积

与区域的关系
