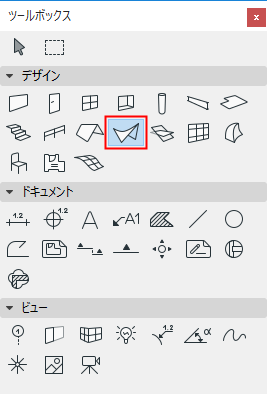

シェルツールの設定



ツールボックスの全てのツールに共通の一般的な設定については、「ツール設定ダイアログボックス内での作業」を参照してください。

シェルの作成および編集方法については、「シェル」を参照してください。

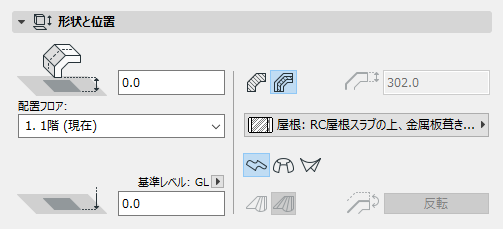

シェルの[形状と位置]パネル



[配置フロアまで基準線をオフセット]：ここには、配置フロアから測定する以下の初期点の高さの値を入力します。

  • シェルの押出ベクトル（押出シェル用）
  • シェルの軸（回転シェル用）
  • シェルの最初の断面形状（ルールシェル用）。

これらの基準点は、選択した各シェル上でハイライトされたホットスポットとして区別して表示されます。

配置フロア

「配置フロア」を参照してください。

[基準レベルからの]基準線高さ

基準レベルから測定したシェルの開始点（基準点）の高さです（デフォルトでは、この基準レベルはGLです）。必要に応じて、ポップアップ矢印をクリックして基準レベルを変更します。

Note:

  • 基準レベルは、[オプション]→[プロジェクト設定]→[基準レベル]で定義されます。
  • これは計算値であり、リンクではありません。基準レベルを変更しても、シェルの下部の位置は変更されません。

シェルの構造

これらのアイコンの1つをクリックして、壁を、[基本]または[複合構造]として定義し、構造プロパティを反映する属性を選択します。

  • [基本]シェルの場合：ポップアップを使用してビルディングマテリアルを選択します。

  • [複合構造]シェルの場合：ポップアップを使用して複合構造を選択します。

    注: このポップアップには、「使用項目」の設定にシェル要素が含まれる複合構造がリストされます。[使用項目]：複合構造の可用性を定義を参照してください。

[シェル厚さ]：シェルの厚さを入力します。

シェルが複合構造を使用している場合、このフィールドはグレー表示になり、変更できません。シェルの厚さは、[オプション]→[属性設定]→[複合構造]で定義されている複合構造の厚さになります。

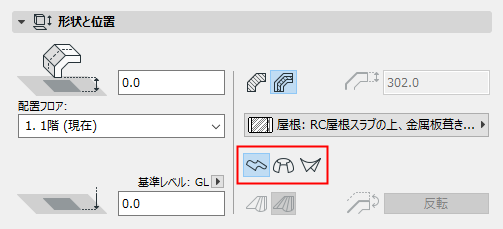

図形作成法

シェルのデフォルト設定で、次の3つのアイコンのいずれかをクリックし、新規シェルの配置に使用する図形作成法を定義します。



[変形ルール]（ルールシェルのみ）：2つの断面形状の個々のノードの接続方法に基づいて、[滑らか]または[ペア]のどちらかの方法をクリックして、ルールシェルの形状を定義します。

詳細は、「ルールシェル変形」を参照してください。

[反転]：（[選択したシェルの設定]で編集可能） シェルは表面で構成され、シェルボディはその表面の片面に付着しています。[反転を使用して側面を変更]：[反転]を使用して側面を変更します:シェル本体がシェル表面の反対側に移動します。

Preflip.png        Postflip.png

シェルの[その他設定]パネル（押出設定、回転設定）

押出方法または回転方法のいずれかを使用している場合、このパネルにシェル形状に関連するその他設定が表示されます。

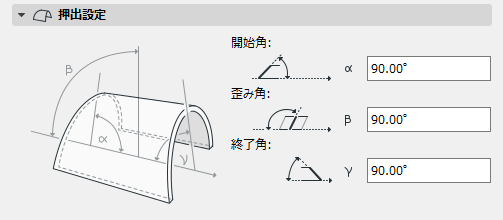

押出設定



[開始角]：押出ベクトルの初期点でのシェル面とシェル辺の間の角度。

[歪み角]：シェル面に対するシェルの断面形状の角度。デフォルト：は90度ですが、開始角または終了角のどちらかが90度でない場合は、この角度を変更して、シェルの断面形状を角度で押し出して歪んだシェルを作成できます。

[終了角]：押出ベクトルの終点でのシェル面とシェル辺の間の角度。

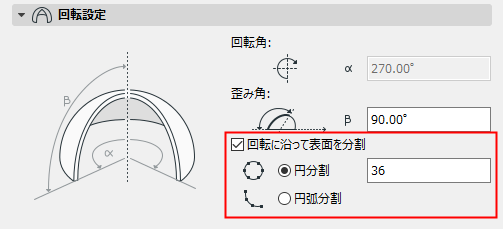

回転設定

回転シェルの場合：


  • [回転角]：シェルの軸を中心とするシェルの回転の角度。
  • [歪み角]：シェルの面角度に対する回転シェルの軸の角度。歪み角を変更すると、シェルの断面形状が変わります（グラフィック編集で変更可能な傾斜角度のみを変更した場合は、シェルの断面形状は変わらず、「傾く」だけです）。
  • [回転に沿って表面を分割]


デフォルトでは、回転シェルの表面は滑らかです。必要に応じてシェルを辺に分割することもできます。

回転シェルを分節面に分割するには、このボックスを選択します。次に、辺数の値を入力します。

指定した辺数は、次の2通りの方法で既存シェルに適用できます。

  • [円分割]：円全体を指定した辺数に分割し、その形状を既存シェルの円弧に適用します。

  • [円弧分割]：既存の回転シェルの円弧を、指定した辺数に分割します。


シェルの[平面図と断面図]パネル

「平面図と断面図の要素の表示」を参照してください。

表面塗りつぶし

「表面塗りつぶしの割り当て」を参照してください。

シェルの[モデル]パネル

このパネルは、シェルの3D表示に影響を与えます。

「材質ペインターで材質を上書きする」も参照してください。

複合構造のシェルでは、「基準側」材質は複合構造の設定で最初に表示される複合構造の仕上げです。

注: 基準側表面上書きがベクトルハッチングである場合、この上側の材質をシェルの表面塗りつぶしとしても適用できます（シェルの設定の[平面図と断面図]パネルの[材質の塗りつぶしを使用]ボックスをチェックします）。さらに、表面塗りつぶしにカスタマイズされた塗りつぶし原点がある場合（[塗りつぶし原点にリンク]オプションを使用している場合）、3Dモデルにはその塗りつぶし向きも反映されます。
注: ペットパレットから[辺のカスタム設定]を使用して、カスタムの材質の設定をシェルの1つ以上の辺に適用できます。これを適用すると、シェル設定の[モデル]パネルには、黄色のパッチにより、1つ以上の辺にカスタム材質が使用されていることが示されます。

「シェルまたはシェル開口の辺をカスタマイズする」を参照してください。

[切り取りボディ]：このコントロールを使用して、シェルの切り取りボディの形状を定義します。別の要素をこのシェルに合わせて切り取る場合、切り取りボディはこの形状に従って他の要素を切り取ります。

  • 下部
  • 上部
  • 編集可能
    注: 作業中にこの切り取りボディを表示するには（3Dウィンドウのみ）、[表示]→[表示オプション]メニューで[切り取りボディ]を選択します。


    詳細は、「屋根/シェルで要素を切り取る」を参照してください。
