Форматы Файлов Издателя

Если вы выбрали вариант Сохранить в диалоге Свойств Набора Издателя:

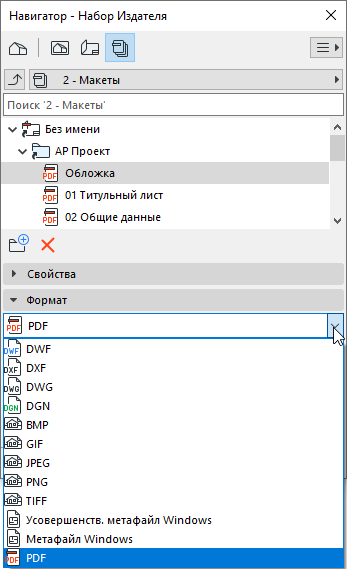

Воспользуйтесь панелью Формат, чтобы выбрать формат сохранения отдельных элементов или содержащих эти элементы папок.

  • Доступные форматы зависят от публикуемого вида (3D-модель, 2D-чертеж и т.д.)
  • В зависимости от формата выберите Транслятор и/или нажмите кнопку Параметры, чтобы получить доступ к дополнительным настройкам


Формат PDF

Доступны два диалога настроек: Параметры Документа и Параметры страницы .

См. Вывод в формате PDF с помощью Издателя.

Формат PMK

PMK - это собственный формат чертежей, который занимает меньше пространства на диске по сравнению многими другими форматами. Сохранение видов в формате PMK является хорошим решением, если Ваш проект распределен по многим файлам (например, файл pln модели и файл pln документации).

См. Технологический процесс макетирования: большие проекты.

Формат DWG или DXF

Выберите Транслятор DXF-DWG для настройки публикации файлов.

См. Параметры трансляции DXF/DWG.

Формат DXF: Объединить в один DXF

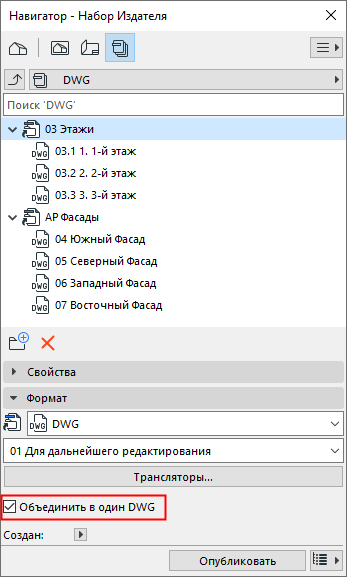

Если все элементы папки являются макетами и для этой папки установлен формат DWG, то появляется дополнительный маркер Объединить в один DWG. Объединить в один DWG. При отметке этого маркера:

  • Результирующий файл DWG будет содержать столько Paper Spaces сколько макетов имеется в наборе издателя. Таким образом, вся книга макетов может быть сохранена в одном файле DWG.


Формат DWF: Обрезать изображение

Если выбран формат публикации DWF, то вы можете активировать маркер Обрезать Изображение, чтобы обрезать изображение в соответствии с текущим масштабом на Плане Этажа.

При экспорте вида для использования в AutoCAD можно экспортировать всесь вид или только его часть: Сначала опубликуйте вид в формате DWF в отдельную папку при отмеченном маркере Обрезать изображение. Откройте файлы DWF в Archicad  и сохраните их опять в файлах DWG. В файле DWG будет виден только обрезанный вид.

Модуль (.mod)

Доступно для видов, сохраненных в окне Плана Этажа.



Нажмите кнопку Параметров, чтобы выбрать этажи и элементы, которые хотите включить в модуль. (См. Параметры Сохранения Модуля.)

Формат IFC

Выбрав любой IFC-формат, можно воспользоваться выпадающим списком, чтобы выбрать подходящий IFC-транслятор для Экспорта.

См. IFC-трансляторы: Общий Обзор.

Нажмите кнопку Трансляторы для получения информации о настройках трансляторов.

Смотреть видео

Формат Конструктивного Анализа (SAF)

Выберите этот формат для экспорта видов Аналитической Модели из Archicad во внешнее приложение, поддерживающее расчеты по методу конечных элементов (МКЭ).

См. Аналитическая Модель.
