關於熱連結模塊

熱連結模塊支持您將外部檔案（源）的內容插入到當前開啟的專案（主檔案）。

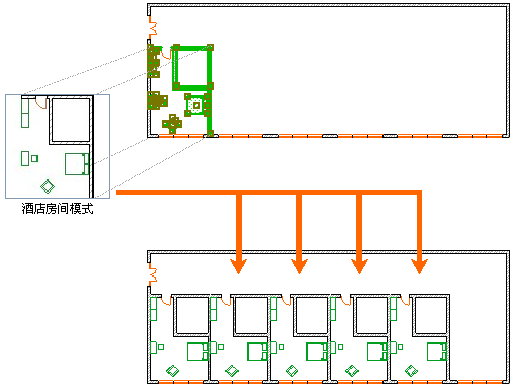

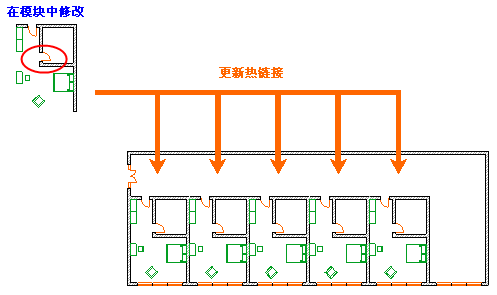

可以使用熱連結的模塊，例如：要管理建築物的重複結構如酒店或辦公室，它們都有很多相同的房間：如果房間作為熱連結模塊放置，只需更新模塊的源檔案就可以一步修改所有的房間。並且，這些相同的結構可以用在多個專案中。

在更新熱連結模塊時，您可以選擇啟動“模型比較”視窗，該視窗可幫助您準確地看到由於更新而發生的變化。

參見對比熱連結更新前後的Archicad模型 。




哪些檔案可以作為模塊放置？

專案檔案類型：

  • 一個獨立專案（.pln）
  • 一個模塊類型的檔案（.mod）
  • BIMcloud的團隊工作專案（與您的主檔案為同一版本）
  • 2D線條（.2dl）

可以作為模塊放置的其他檔案類型：

  • 一個IFC檔案
  • 一個 Rhino 檔案 (.3dm)
  • 一個RVT檔案

熱連結模塊的參數表

  • 模塊被儲存在主專案。即使源檔案當前不可用，模塊也將出現並是可見的。然而，只要模塊參考的源檔案不可用，就無法更新該模塊。
  • 即使共享相同的模塊源，每個熱連結的放置參數（如方向、樣本圖層、設計選項）可以不同。
  • 放置的熱連結只能作為一個實體被編輯。只要它們仍然是熱連結的一部分，其元素也不可被編輯。
  • 屬於選定熱連結的元素在它們的熱點上由中空的正方形標記。如果幾個模塊被選定，它們的選擇點會有不同的顏色以便於區分它們。

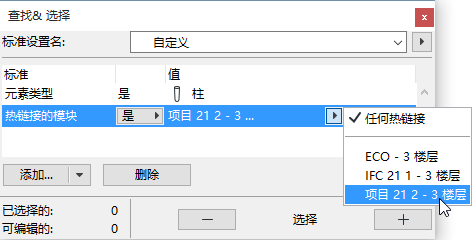

  • 可以使用 查找&選擇 命令找出熱連結模塊元素的位置。


熱連結模塊的屬性

隨熱連結導入的屬性在刪除該熱連結後不會被移除。

更多熱連結模塊圖層訊息，參見 主圖層。

熱連結模塊的圖庫部件

註： 僅應用於基於Archicad的模塊。處理（熱連結的）IFC圖庫部件的導入，參見圖庫部件位置。
  • 鏈接圖庫部件：放置熱連結模塊並不導入任何它所鏈接的圖庫部件。通過執行下列操作之一，確保源使用的圖庫部件對於主檔案同樣可用：
  • 對源檔案和主檔案使用相同的圖庫
  • 向主檔案圖庫添加源圖庫

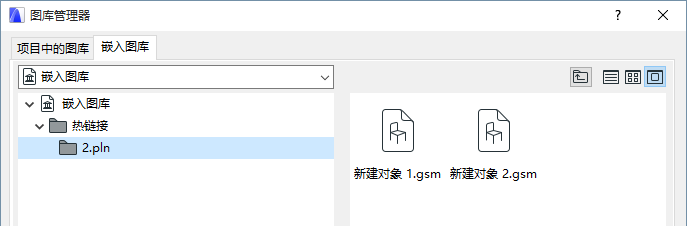

  • 嵌入圖庫部件：放置一個熱連結模塊將向主檔案的嵌入圖庫中添加源檔案的整個嵌入圖庫。在圖庫管理器中可看見新添加的嵌入圖庫，它在嵌入圖庫自動建立的"熱連結"檔案夾內。在此檔案夾中，每個熱連結源檔案與它們的嵌入物件一起單獨列示。如這些物件在源專案中更新，則也將在主專案中更新。

    重要： 不推薦單獨向專案中放置任何此類物件。若從專案中刪除這些熱連結模塊或刪除了模塊的全部放置實例，則這些物件也將從嵌入圖庫中刪除掉。（用戶將在重新開啟主檔案後注意到這些刪除）。

熱連結模塊中的設計選型

參見熱連結和設計選型。

熱連結模塊的訊息和類別

參見熱連結模塊的屬性和分類。
