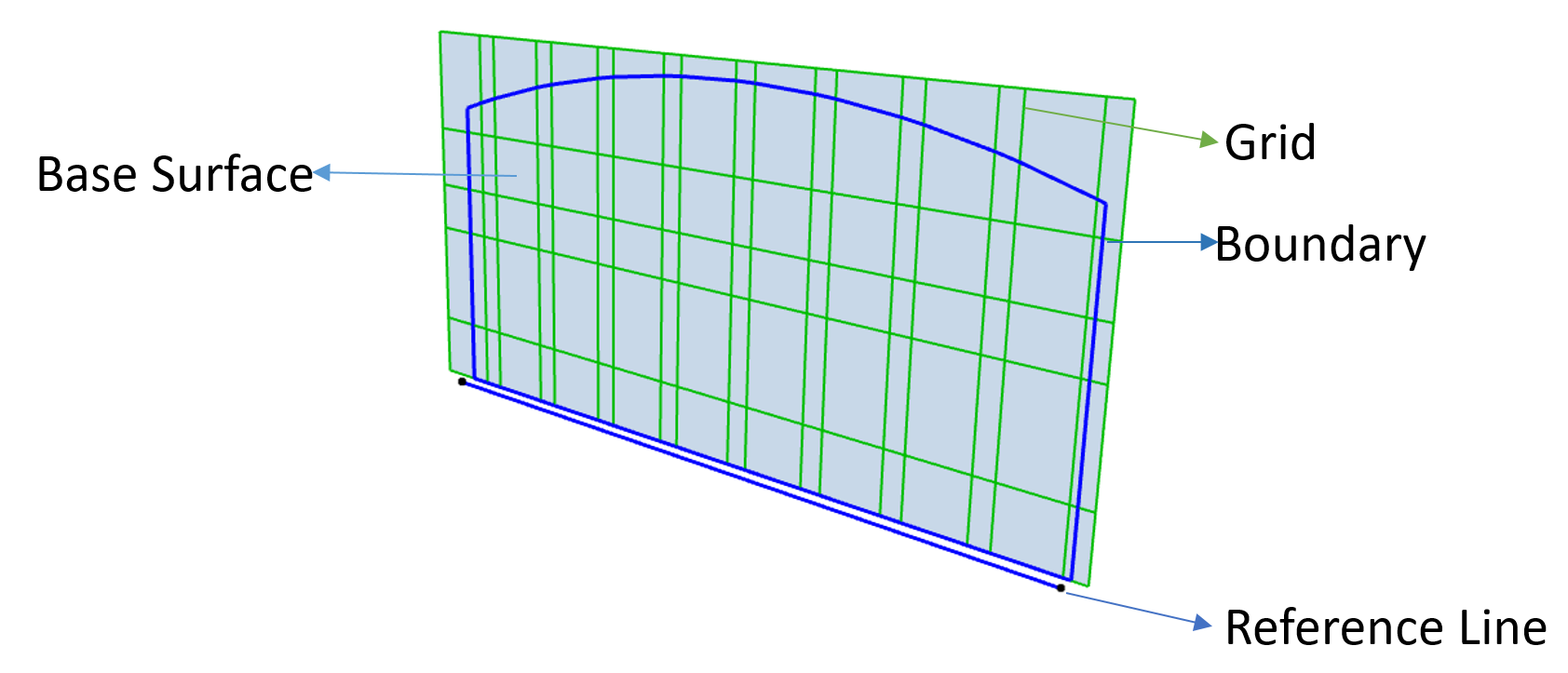

幕墙组件

参考线

参考线是在窗口中绘制的原输入线/多义线/弧线。如果使用边界方法创建幕墙,第一次绘制的边界线段则是参考线。

您可以 按照参考线翻转幕墙的方向,该操作通过信息框中的翻转 指令完成。

参考线是幕墙方案的部分(与清单栅格、边界及底部表面一起。)

以后,可以编辑已放置幕墙的参考线。

参见编辑幕墙参考线

参考表面

参考表面是ARCHICAD通过突出您绘制的输入线(多义线、弧线),自动创建的一个虚平面或弧形表面。通常,您会沿着现有的ARCHICAD元素(如板)放置输入线;参考表面从此输入线中突出。

底部表面

底部表面定义幕墙的形状和方向。它是幕墙实际组件(框架、面板)所在的表面。底部表面可与参考表面一致;很有可能要把它偏移。整体移动或旋转幕墙时,它是正在移动的底部表面;参考线和参考表面与底部表面一起移动。

幕墙的底部表面是一个无限平面-除非它是基于弯曲的形状 (弯曲幕墙的底部表面是圆柱形的,并且只在圆柱体轴的方向才是无限)。

幕墙的无限底部表面对于将幕墙连接到其它元素,以及将多个、有边界的幕墙部分添加到任何幕墙,都提供了最大的自由。

参见添加额外的幕墙边界


边界

边界是底部表面上的一个简单的多边形,该表面表示幕墙的物理限制。

边界是幕墙方案的部分(与清单栅格、底部表面及参考线一起)。

边界由您来绘制或由ARCHICAD按照输入的参数绘制,是取决于创建幕墙所用的几何方法。

可以在已有的幕墙上绘制附加的边界-这可自由将幕墙分成几部分,而依然保留为单一的一个元素:幕墙的所有部分使用同一个方案。

参见添加额外的幕墙边界

幕墙的边框始终与边界多边形一致。


可以像其它多边形一样,编辑幕墙的边界。

分格方案

方案中包括幕墙的关键几何图形定义(底部表面、清单栅格、参考线)。

使用方案设置排布两个方向的分格样式(“行”和“列”)。方案也定义了基础样式中框架和面板分类的归属。

参见幕墙方案设置

幕墙所有的其它组件(框架、面板、附件、连接点)都附属于方案。

清单栅格

底部表面被一个清单栅格 (行列中的分格线,定义为幕墙方案的一部分) 交叉。

清单栅格定义幕墙框架和面板默认的位置和排列。可以编辑清单栅格(删除、添加分格线、移动或旋转它)。对清单栅格几何图形进行的修改,将相应修改框架和面板的几何图形。

参见在编辑模式中编辑栅格和栅格线


边框

每个框架种类(比如,边界、竖框、横梁,或其他由用户定义的类别)都有唯一的设置。在创建幕墙时,框架与清单栅格紧密相连,因此,如果您移动或删除了一条栅格线,就相当于移动或删除了一个框架。(在幕墙编辑模式中,您可以替换独立于清单栅格的附加框架。)

参见幕墙框架


面板

面板是幕墙的平面-通常是上釉的。幕墙有两个预设的类别: 主面板和次面板,还有其他由用户定义的面板种类。面板一般会放置在框架之间。

参见幕墙面板


连接点

幕墙连接点是一个用来将面板连接到框架的可选结构。在ARCHICAD中,连接点是一个GDL对象,并且可以逐个放置或可以在每个交点自动放置。

参见幕墙连接点

附件

附件是可选的、非承重组件-如太阳阴影-附于幕墙的, 它们是放在现有幕墙任何框架上的GDL对象。


参见幕墙附件
