關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。
如何創建和編輯屋頂的常規訊息，參見屋頂。
更多關於“屋頂工具設定”的“結構分析參數”面板的訊息：

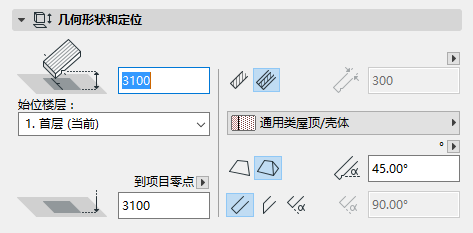

樞軸偏移：在此輸入屋頂的始位樓層軸線的偏移量。
始位樓層
參見始位樓層。
屋頂樞軸高度在物理上被鏈接到其始位樓層。如果您稍後修改了始位樓層的位置 (例如，重新定義地板層高)，屋頂將修改其位置。
絕對的樞軸標高 [到專案零點]：在此輸入樞軸標高值，從參考層開始測量(預設情況下，參考層是專案零點)。如果需要，點擊彈出箭頭以變更參考層。
注意：參考層在選項>專案個性設定>層高和專案正北方向中定義。

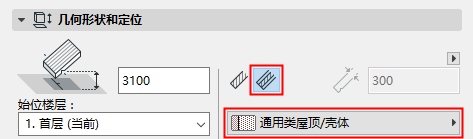

屋頂結構：點擊這些圖標中的一個來定義作為基礎或複合的屋頂，然後選擇一個反映其結構屬性的屬性：
•對於一個基礎 屋頂：使用彈出式對話框來選擇其建築材料。
–屋頂厚度：輸入屋頂板的厚度值，與屋頂面垂直或竪直測量。點擊彈出的箭頭來選擇測量屋頂厚度的方法。
注意：複合屋頂的厚度是在選項 > 元素屬性 > 複合結構中設定的個體複合層的總值。如果您創建一個複合屋頂，厚度區域在此是不可編輯的。
•對於一個 複合 屋頂：使用彈出是對話框來選擇其複合結構。
注意：該彈出式對話框僅顯示與含有屋頂的控制項一起使用的這些複合結構。複合結構在 選項 > 元素屬性 > 複合結構 中定義。

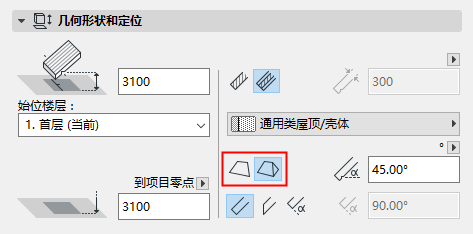

屋頂幾何方法：在創建屋頂前定義預設設定時，選擇單平面或多平面屋頂幾何形狀。
如果在這裡選擇多平面，就啟動屋頂設定的多平面幾何形狀面板。
參見屋頂多平面幾何形狀面板。
屋頂傾斜度：輸入屋頂傾斜度的值。

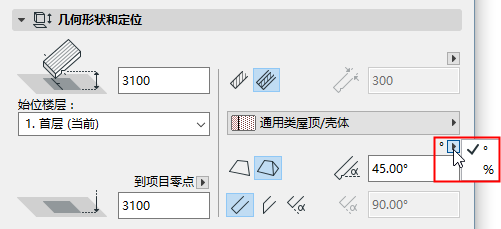

注意：傾斜度可以用度、百分比，或（如果您使用英制單位）水平運行的屋頂每上昇12英尺或12英寸的數量來測量。點擊緊挨著屋頂傾斜度字段的箭頭圖標以顯示這些單位的選擇。
如果屋頂設定引用多平面屋頂，則在設定獨立屋頂層的傾斜度時，也使用這裡設定的傾斜度單位（參見）。
參見屋頂多平面幾何形狀面板。
典型的屋頂傾斜度是正數，但在屋頂“翻轉”的情況中也可以是負值：其屋頂平面將向下傾斜。
邊緣角度：對所有屋頂邊緣選擇一個角度 (垂線，垂直，自定義) 。
•如果您選擇自定義，在右側區域中輸入一個期望的值。
注意：您可以對任何單一邊緣設定不同的自定義邊緣角度。如果您已經這樣做了，一個黃色的“自定義”圖標將出現在屋頂設定中邊緣類型設定控制項的旁邊。
見 在平面圖上為單坡屋頂及其天窗使用符號顯示（如同在ARCHICAD 14和以前的版本中）。
覆蓋填充
參見分配覆蓋填充。
此面板控制屋頂的3D顯示。
覆蓋表面：如果您希望覆蓋分配給該元素的表面（在其建築材料中），點擊任何或所有三個彈出式對話框的開關按鈕。您可以覆蓋屋頂的頂部或底部，和/或所有屋頂邊緣的表面。
注意：如果是向量圖案填充的頂部表面覆蓋，也可以用作屋頂的覆蓋填充（勾選屋頂設定的平面圖和剖面面板的“使用表面中的填充”複選框）。
而且，如果覆蓋填充有一個自定義的填充原點（通過鏈接到填充原點選項），3D模型也將反映該填充方向。
對於一個複合屋頂，“頂部”表面在複合層設定的複合層中首先被列出。
點擊 鏈 圖標對選擇元素的所有部份分配表面。取消選定鏈圖標將恢復您對元素每個部份初始設定的表面。
注意：當所有表面使用覆蓋時，鏈圖標可用。
如果您自定義了任何屋頂的 邊界表面或頂部/底部表面 (在自定義邊設定或自定義平面設定對話框)， 一個黃色的 “自定義”圖標將出現在屋頂設定中表面設定控制項的旁邊，表明一個或多個邊界表面已經從一般設定轉化。
參見自定義屋頂或屋頂洞口的邊緣。見 自定義屋頂平面。
自定義材質對齊：如果此消息被啟動，則表示當前所選的屋頂（已放置在專案中）已被分配了自定義3D 材質。在此情況下，重置材質按鈕將被啟動。點擊以恢復所選屋頂的原材質。
更多訊息，參見對齊3D紋理。

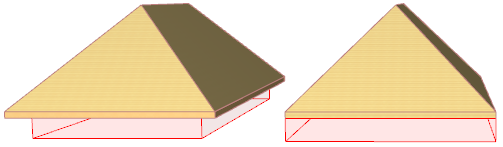

修剪的實體：使用這個控制項來定義屋頂修剪實體的幾何圖形。修剪的實體在將另一個元素修剪到此屋頂時，將按照這個幾何形狀剪切其它的元素。
•軸線向下
•輪廓向下
注意：要在工作（僅在3D視窗）的同時查看這些修剪主體，開啟視圖>螢幕視圖選項選單中的修剪主體。
更多訊息，參見將元素修剪到屋頂或殼體。
只有在選擇了一個多平面屋頂，或者選定了屋頂預設設定的多平面幾何形狀方法（幾何形狀和定位面板）時，這個面板才會被啟動。
屋頂層：使用這些控制項，將一層或多層添加到一個多平面屋頂。
多平面屋頂預設是一層。
點擊添加以添加另一屋頂層。
•在表中按需調整屋頂層的傾斜度。
•立面引用新層的開始點：

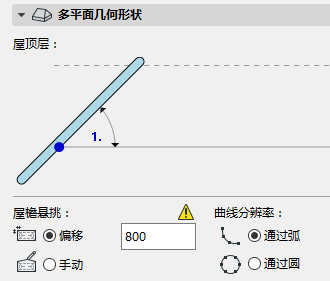

•偏移：輸入屋簷懸挑距樞軸多邊形的距離值， 這個值整體應用於屋頂。
在自定義屋頂平面對話框中，調整這個特定屋頂平面的值，
參見自定義屋頂平面。
如果這樣做，屋頂設定（整體應用於屋頂）的值雖然不變，但黃色的“自定義”圖標在屋頂設定的屋簷懸挑控制項旁邊出現，表示有一個或多個屋頂平面的屋簷懸挑值已從常規設定中發生變化。
如果以後更改屋頂設定中屋簷懸挑的“偏移”值，黃色的“自定義”圖標就改為紅色。這意味著屋頂的屋簷懸挑要改變：您想把這個變更也應用於自定義的懸挑平面嗎？如果這樣，勾選屋頂設定底部的複選框（變更也應用於自定義的平面/邊緣）。如果不勾選該複選框，自定義的屋簷偏移則保留所設定的方式。
•手動：如果以圖形方式編輯屋頂輪廓，屋簷懸挑值控制項就改為“手動”
參見編輯屋頂輪廓。
點擊“偏移”並輸入屋簷懸挑的固定值，隨時可撤銷這些手動編輯。
選擇一個將屋頂彎曲平面分段的選項。
•通過弧：將彎曲平面分成給定的段數。
•通過圓：將完整的圓分成給定的段數，並將該幾何形狀應用於屋頂的彎曲平面。
見自定義屋頂平面。
參見在屋頂加塔。
天窗把線段作曲線對待：帶彎曲的軸線的屋頂平面的幾何圖形改變時，ARCHICAD可用兩種方法其中的一種調整平面中的天窗：
•如同在彎曲表面上定位天窗：這是預設設定，帶有在屋頂設定的多平面幾何形狀面板中啓用的複選框。調整天窗幾何形狀，使其平穩地調整到一個彎曲表面。
•如同在平面上定位天窗：如果不勾選複選框，ARCHICAD將調整天窗的幾何形狀，使其符合屋頂平面上的平面。
