Translatory importu (Ustawienia szczegółowe)
Translator importu IFC określa zasady zachowania elementów modelu podczas importu pliku IFC do ARCHICADa.
Przegląd tych funkcji, patrz Przegląd Importu IFC: Określanie sposobu konwersji danych IFC do ARCHICADa.
Okno dialogowe Translatory IFC (Plik > Współdziałanie > IFC > Translatory )umożliwia podgląd lub edycję ustawień Translatora i tworzenie nowych Translatorów.
Z listy wybierz opcję Translator importu.
Po prawej stronie wyświetlone są ustawienia wybranego Translatora, podzielone na sześć grup Konfiguracji konwersji.
Praca z konfiguracją konwersji

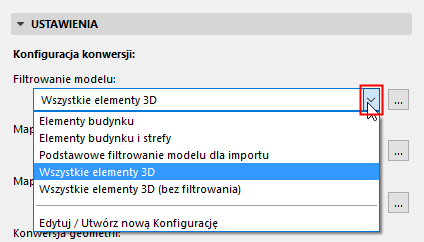

Dla dowolnej kategorii Konfiguracji konwersji, kliknij listę rozwijaną, aby zobaczyć lub zaznaczyć inną konfigurację. Nazwa konfiguracji opisuje, jaki będzie wpływ na zaimportowany model IFC w przypadku zastosowania tej konfiguracji w określonym Translatorze importu IFC.
W razie potrzeby, wybierz inną konfigurację z listy.

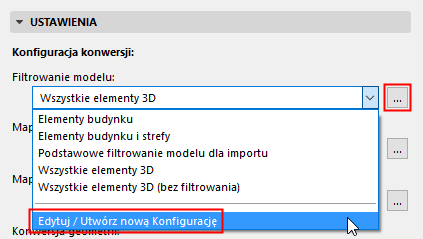

Aby określić ustawienia lub utworzyć nową konfigurację, wybierz Edytuj / Utwórz nową Konfigurację lub kliknij trzy przyciski po prawej stronie konfiguracji.
Zostanie otwarte okno dialogowe konfiguracji (np. Konwersja geometrii do importu IFC).
Dla każdego okna dialogowego konfiguracji importu IFC, można przejrzeć następujące opcje:
•Dostępne konfiguracje dla tego procesu konwersji (np. Konwersja geometrii)
•Ustawienia (w tym miejscu najbardziej szczegółowo, zgodnie z wybranym na górze ustawieniem konfiguracji, określony jest import poszczególnych typów danych)
•Powiązane translatory (wszystkie aktualnie zdefiniowane translatory importu IFC, dla których określono taką konfigurację)
Wszystkie ustawienia każdego rodzaju Konfiguracji konwersji (używanej przez translatory importu IFC) zostały opisane szczegółowo w kolejnych rozdziałach.
Filtrowanie modelu dla importu IFC
Mapowanie typów do importu IFC
Mapowanie właściwości dla importu IFC
Konwersja geometrii dla importu IFC
Konwersja warstw dla importu IFC
