Translatory eksportu (Ustawienia szczegółowe)
Translator eksportu IFC określa zasady zachowania elementów modelu podczas eksportu z ARCHICADa do formatu IFC.
Przegląd tych funkcji, patrz Translatory IFC: Wprowadzenie.

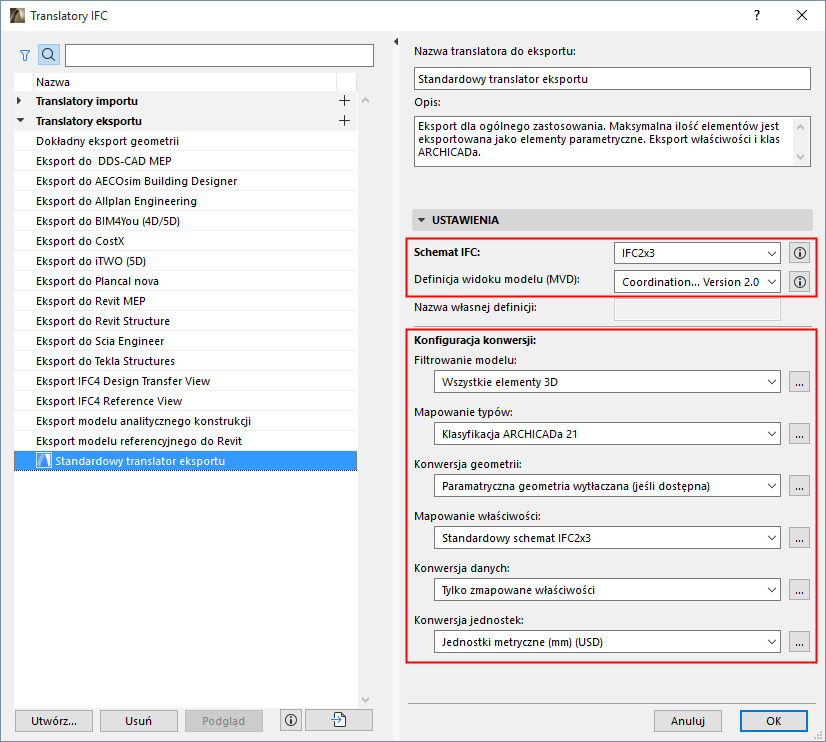

Okno dialogowe Translatory IFC (Plik > Współdziałanie > IFC > Translatory )umożliwia podgląd lub edycję ustawień Translatora i tworzenie nowych Translatorów.
Z listy wybierz Translator eksportu.
Po prawej stronie wyświetlone są ustawienia wybranego Translatora, podzielone na sześć grup Konfiguracji konwersji.
Jeden z Translatorów eksportu jest Translatorem podglądowym. Translator podglądowy istnieje, aby zapewnić domyślne funkcje definicji mapowania, niezbędne do pracy z danymi IFC w ARCHICADzie.
Więcej szczegółów, patrz Translator podglądowy.
Kategorie Schemat IFC i Definicja widoku modelu (MVD) pomagają określić konfiguracje kompatybilne z poszczególnymi standardami (szczegóły poniżej).
Schemat IFC (Tylko Translatory eksportu)
Schemat IFC to wersja standardu IFC. Translatory IFC obsługują zarówno schemat IFC IFC2x3 (zalecany), jak i IFC4.
Uwaga: Zalecany jest schemat IFC2x3 – jest on najszerzej stosowany. Wybierz opcję IFC4 tylko, jeśli masz pewność, że jest obsługiwana przez aplikację odbierającą dane IFC przy użyciu tego Translatora.
Definicja widoku modelu (Tylko translatory eksportu)
Definicja widoku modelu (MVD) to zalecenie dotyczące danych i elementów, które powinien zawierać model IFC, w zależności od celu wymiany modeli. Jeśli eksportowany model IFC musi być zgodny ze skonfigurowanym standardem MVD, należy wybrać ten standard na liście.
Uwaga: Dostępne standardy MVD zależą od wybranego powyżej Schematu IFC: IFC2x3 lub IFC4.
Aby poznać więcej informacji na temat standardów MVD i ich właściwości, zobacz Definicje widoku modelu.

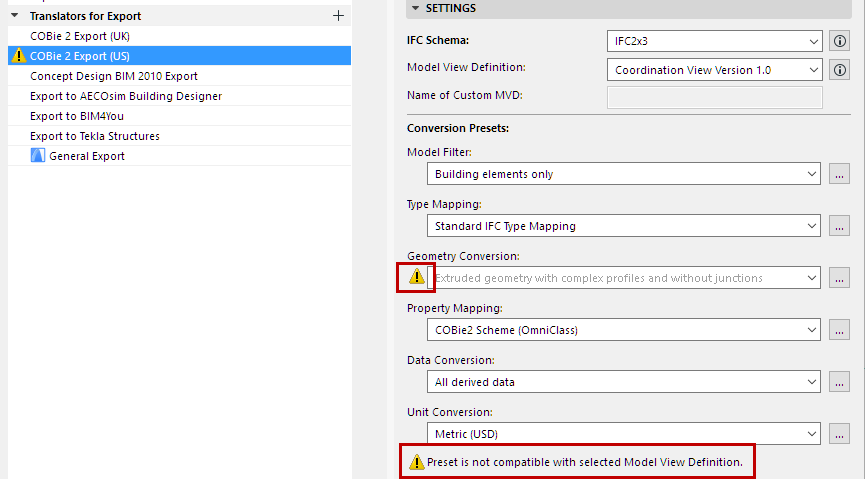

Po wybraniu MVD, niektóre ustawienia Translatora eksportu muszą być zgodne z wymaganiami MVD. Zmiana ustawień Translatora, powodująca niezgodność z wybranymi wymaganiami MVD, sprawi, że translator stanie się nieważny i zostanie wyświetlone ostrzeżenie w oknie dialogowym. Problematyczne ustawienie będzie również zaznaczone:
Praca z konfiguracją konwersji
Dla dowolnej kategorii Konfiguracji konwersji, kliknij listę rozwijaną, aby zobaczyć lub zaznaczyć inną konfigurację. Nazwa konfiguracji opisuje, jaki będzie wpływ na zaimportowany model IFC w przypadku zastosowania tej konfiguracji w określonym Translatorze importu IFC.
W razie potrzeby, wybierz inną konfigurację z listy.

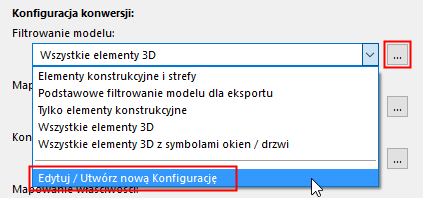

Aby określić ustawienia lub utworzyć nową konfigurację, wybierz Edytuj / Utwórz nową Konfigurację lub kliknij trzy przyciski po prawej stronie konfiguracji.

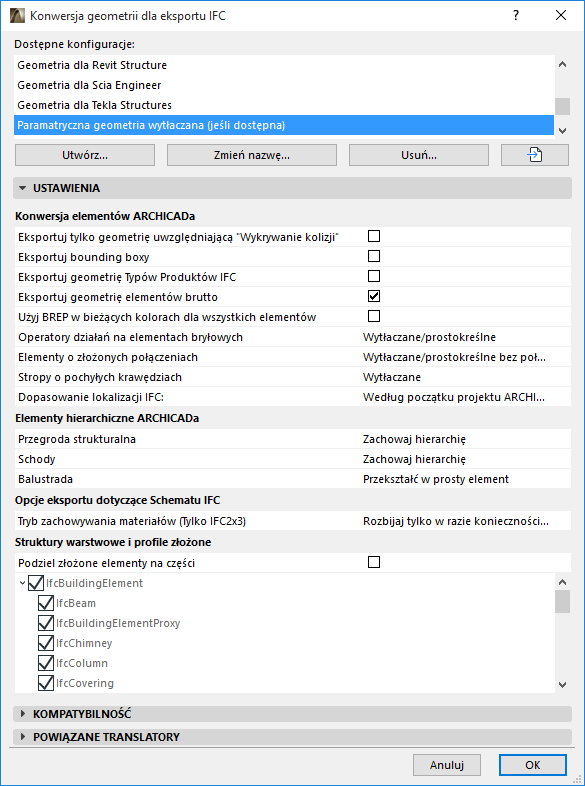

Zostanie otwarte okno dialogowe konfiguracji (np. Konwersja geometrii dla eksportu IFC).
Dla każdego okna dialogowego konfiguracji eksportu IFC można przejrzeć następujące opcje:
•Dostępne konfiguracje dla tego procesu konwersji (np. Konwersja geometrii)
•Ustawienia (w tym miejscu najbardziej szczegółowo, zgodnie z wybranym na górze ustawieniem konfiguracji, określony jest import poszczególnych typów danych)
•Kompatybilność: Informacja o zgodności bieżących ustawień tej konfiguracji z daną Definicją widoku modelu.
Kliknij przycisk Info, aby zobaczyć konflikty ustawień, jeśli występują. (Jeśli bieżący Translator eksportu nie wykorzystuje danych opcji reprezentacji modelu, ten konflikt nie będzie stanowił problemu.) Aby zapewnić kompatybilność ze standardem MVD, można dostosować ustawienia pokazane w oknie dialogowym Info lub kliknąć Zastąp ustawienia, aby rozwiązać ten problem.
•Powiązane translatory (wszystkie aktualnie zdefiniowane Translatory eksportu IFC, dla których określono taką konfigurację)
Wszystkie ustawienia każdego rodzaju Konfiguracji konwersji (używanej przez translatory eksportu IFC) zostały opisane szczegółowo w kolejnych rozdziałach.
Filtrowanie modelu dla eksportu IFC
Mapowanie typów dla eksportu IFC
Konwersja geometrii dla eksportu IFC
Mapowanie właściwości dla eksportu IFC
Konwersja danych dla eksportu IFC
Atrybut Globalnego Jednoznacznego Identyfikatora IFC (Globalne Id)
