Функция Сопоставления Моделей позволяет сравнить две модели и визуализировать их различия. Изменения идентифицируются на основе “новых”, “измененных” и “удаленных” 3D-элементов.
В Сопоставлении Моделей могут участвовать:
•Текущие архитектурные или конструктивные модели (в том числе две версии одной и той же модели)
•Внешние файлы (PLN, PLA или SAF) или любые проекты BIMcloud
•Модели Teamwork - происходит сопоставление двух версий до и после Получения Изменений
•Текущая модель - сопоставляются две версии до и после обновления Связанных Модулей
•IFC-модель (это экспериментальная функция. См. Импорт/Экспорт Аналитических Моделей в формате IFC - Экспериментальная Функция.)

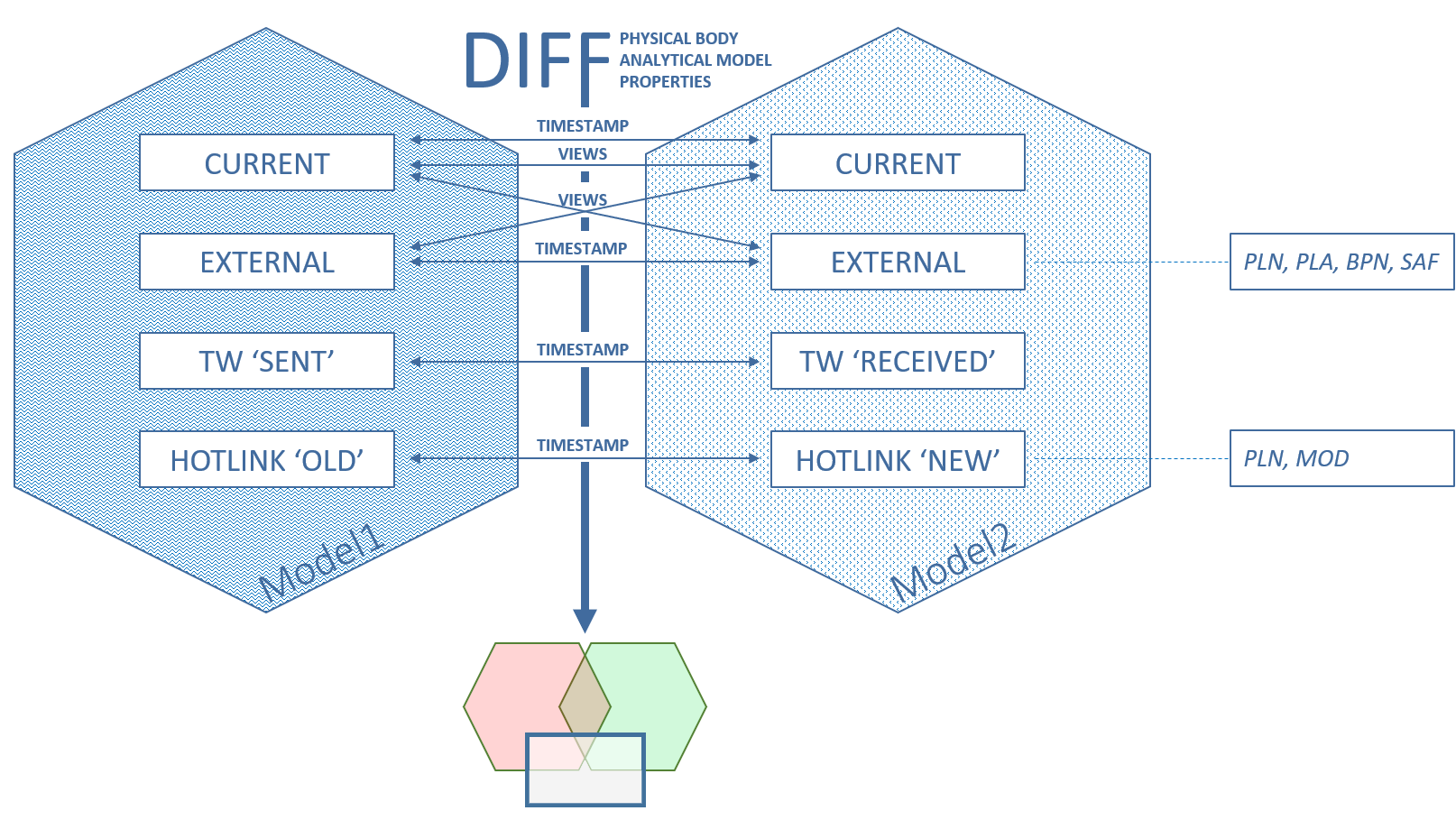

Сопоставление Моделей обеспечивает различные варианты визуализации изменений двух групп 3D моделей
В каждом случае команда Сопоставления создает в отдельном окне "Сопоставления Моделей" вид на основе двух моделей.
Присутствующая на вкладке Сопоставления Моделей панель предназначена для фильтрации, отображения и получения информации об изменениях элементов и параметров.
2D-элементы в этом процессе не учитываются.
Комментарии:
–Функция Сопоставления Моделей действует на основе фиксированных временных меток, присутствующих в двух моделях. Это означает, что в случае последующего изменения модели (например изменения параметров вида или удаления элементов), предыдущие результаты Сопоставления Моделей нельзя обновить. В подобных случаях следует снова выполнить Сопоставление обновленных Моделей.
–Для Сопоставления Моделей больших и сложных проектов может потребоваться некоторое время, но этот процесс выполняется в фоновом режиме. В это время вы можете продолжать работу над текущей моделью.
–Статус процесса Сопоставления Моделей отображается при помощи обратной графической связи вкладки Сопоставления Моделей.
–Одновременно можно запустить несколько операций Сопоставления Моделей.
Сопоставление версий модели Teamwork (до и после Получения Изменений)
Сопоставление двух сохраненных версий текущей модели
Сопоставление двух Видов одного проекта
Сопоставления моделей ARCHICAD до и после обновления Связей
Сопоставление двух Аналитических Моделей
Фильтрация изменений, отображаемых в Панели Сопоставления Моделей
Сопоставление Моделей: Просмотр Изменений
Цвета рабочего пространства Сопоставления Моделей
Создание Задачи на основе Списка Изменений Сопоставляемых Моделей
